浅析16类线缆的生产加工工艺流程 - 无图版

雨后阳光 --- 2020-04-11 16:10:29

1

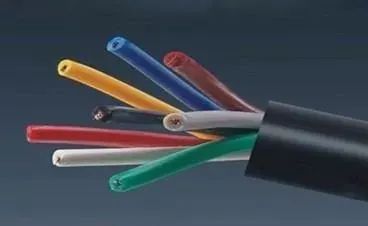

1.单芯安装线

A、

导体→绝缘注塑→耐压试验→检验合格→成卷包装→出厂

B、

导体→导体绞线或束丝→绝缘注塑→耐压试验→检验合格→成卷包装→出厂



2.护套安装线

A、

导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂

B、

导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂

3.特种单芯安装线

A、

导体→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂

B、

导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂

4.特种护套安装线

A、

导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂

B、

导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂

5.补偿导线或补偿电缆

A、

导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂

B、

导体→绝缘注塑→耐压试验→合并屏蔽编织→护套注塑→检验合格→成卷包装→出厂

C、

导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并屏蔽编织→护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂

6.电力电缆

A、

导体→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂

B、

导体→导体绞线→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂

7.特种电力电缆

A、

导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂

B、

导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂

8.高压电力电缆

A、

导体→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂

B、

导体→导体绞线→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂

9.特种硅橡胶高压电缆

导体→导体绞线→高压硅橡胶绝缘→耐压试验→成缆或加钢铠→硅橡胶护套→检验合格→成盘包装→出厂

10.控制电缆

导体→绝缘注塑→耐压试验→成缆或加屏蔽→护套注塑→检验合格→成盘包装→出厂

11.特种控制电缆

导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂

12.计算机电缆

A、

导体→绝缘注塑→耐压试验→对绞→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂

B、

导体→绝缘注塑→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂

13.特种计算机电缆

A、

导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂

B、

导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂

14.变频器电缆(特种)

A、

导体→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂

B、

导体→导体绞线→绝缘注塑→耐压试验→屏蔽→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂

15.扁平电缆(特种)

A、

PVC扁平电缆 导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成盘包装→出厂

B、

丁晴扁平电缆 导体→导体绞线或束丝→丁晴绝缘注塑→耐压试验→合并丁晴护套注塑→检验合格→成盘包装→出厂

C、

硅橡胶扁平电缆 导体→导体绞线或束丝→硅橡胶绝缘→耐压试验→合并硅橡胶护套→检验合格→成盘包装→出厂

16.氧化镁矿物绝缘电缆(又名:特种耐火电缆)

导体加镁管→灌装→加镁粉→打头→压缩→拉拔→气体保护连续退火→拉拔(反复)→气体保护连续退火(反复)→水压试验→电耐压试验→或加外护套→封口→再检验→包装→出厂
