电线电缆网 > 新手区 > 电缆填充绳规格和填充根数如何确定?(完整版)

电缆填充绳规格和填充根数如何确定? - 无图版

SMK --- 2020-05-07 17:57:53

1

   想请问一下师傅们关于两芯及以上的电缆填充规格和填充根数是如何确定的?对于不同种类的电缆填充的确定方法一样吗?

345tert34 --- 2020-05-07 18:30:51

2

根据实际情况摸索总结,有丰富的经验很简单的

每个厂家生产的填充绳可填充直径可能都不一样
cable315 --- 2020-05-07 18:31:35

3

经验总结,以填圆填实为准。
YPont --- 2020-05-07 21:17:23

4

daoshudiyi --- 2020-05-08 07:56:21

5

看自个情况,填圆就行
SMK --- 2020-05-08 08:59:42

6

谢谢大家!问题是算我算结构重量时不知道怎么确定
线线缆缆 --- 2020-05-08 12:52:33

7

用CAD 1:1模拟一下成缆效果,圆整了就行。

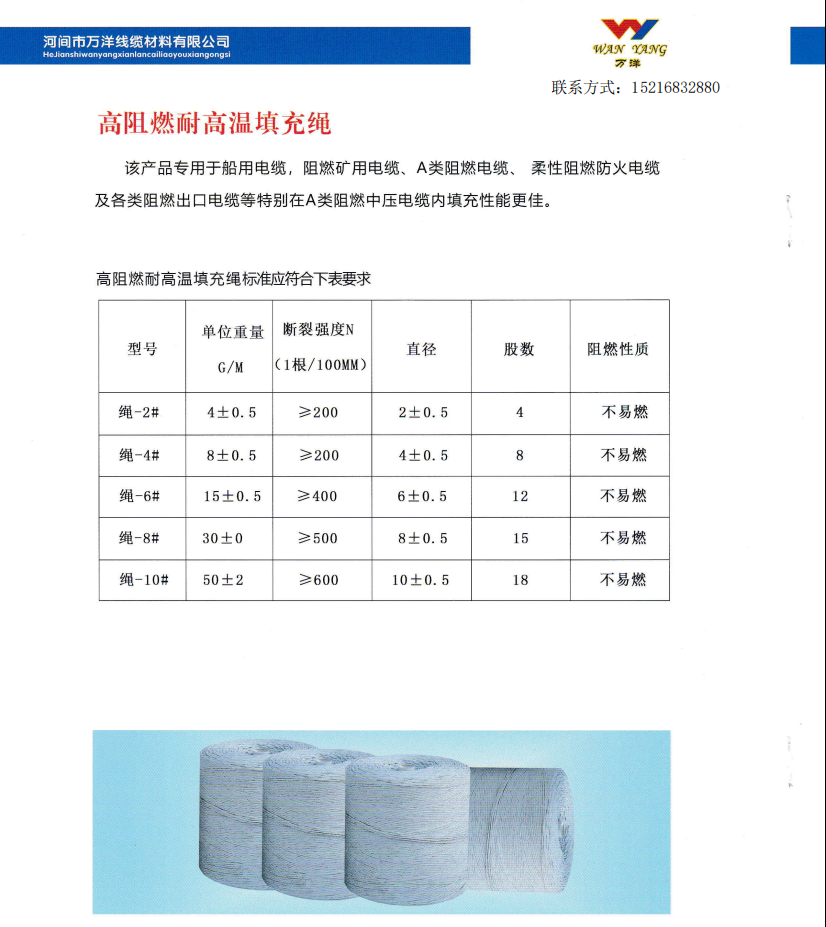

平时多做功课,把常用的填充材料,单位内的重量验证出来记好。算物料的时候就从容了。
shenghuacb --- 2020-05-08 13:22:30

8

填充截面乘以密度,不是很准,随便多算点。便宜货
NDCB --- 2020-05-08 13:23:28

9

把铜算准很重要
SMK --- 2020-05-08 14:29:07

10

线线缆缆:

用CAD 1:1模拟一下成缆效果,圆整了就行。

平时多做功课,把常用的填充材料,单位内的重量验证出来记好。算物料的时候就从容了。

谢谢!

SMK --- 2020-05-08 14:32:11

11

shenghuacb:

填充截面乘以密度,不是很准,随便多算点。便宜货

哈哈  不是估算,要严谨啊!

SMK --- 2020-05-08 14:32:49

12

NDCB:

把铜算准很重要

这是必须的!

345061378 --- 2020-05-08 14:54:46

13

如果要计算精准:
1.结构尺寸的经验积累,首先保证计算结构和实际结构差异小
2.使用画图软件完成结构尺寸图
3.使用软件画圆形填充(估计填充半径)
4.准确的填充尺寸和面积(清楚的了解各种填充的密度,尺寸;有完整的已完成数据以及对预估产品完成线缆后校正)
可以考虑从以上几个方面入手来分析。
jintaolq --- 2020-05-08 15:16:05

14

新的产品第一次变更工艺 不出意外基本上就是改填充
理论计算出来的和试样生产的时候达到比较好的效果 多少会有一点误差
在后边正式生产之前变更工艺 这个还是一种经验的积累
对于填充物料的信息的收集 在画图算出空隙
做了多了就有经验了 填充相对会更准确
1032165712 --- 2020-05-08 19:44:22

15

公式加经验
SMK --- 2020-05-09 08:01:18

16

学习到了,谢谢大家的耐心回复!

BJG --- 2020-05-09 10:59:18

17

理论计算值和实际称重对比,理论值乘以系数。
woshijason --- 2020-05-12 11:46:54

18

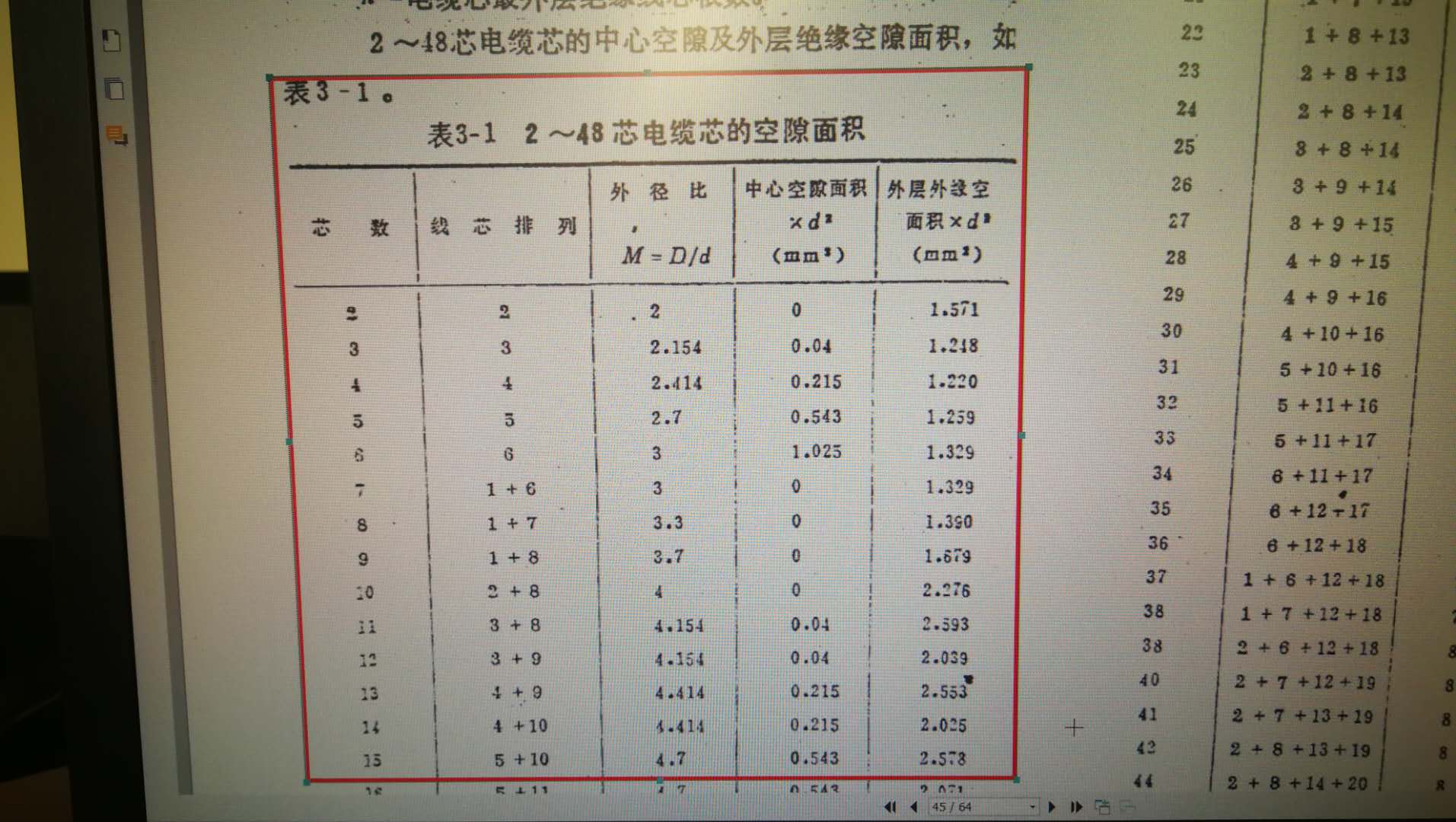

电缆芯的空隙面积.jpg填充绳的密度需要你自己核实。我做的中压电缆的填充聚丙烯撕裂膜按0.5计算的,理论和实际消耗相差不大。其它没有细算过。

SMK --- 2020-05-12 14:35:04

19

BJG:

理论计算值和实际称重对比,理论值乘以系数。

谢谢!

SMK --- 2020-05-12 14:35:29

20

woshijason:

电缆芯的空隙面积.jpg?填充绳的密度需要你自己核实。我做的中压电缆的填充聚丙烯撕裂膜按0.5计算的,理论和实际消耗相差不大。其它没有细算过。

谢谢!

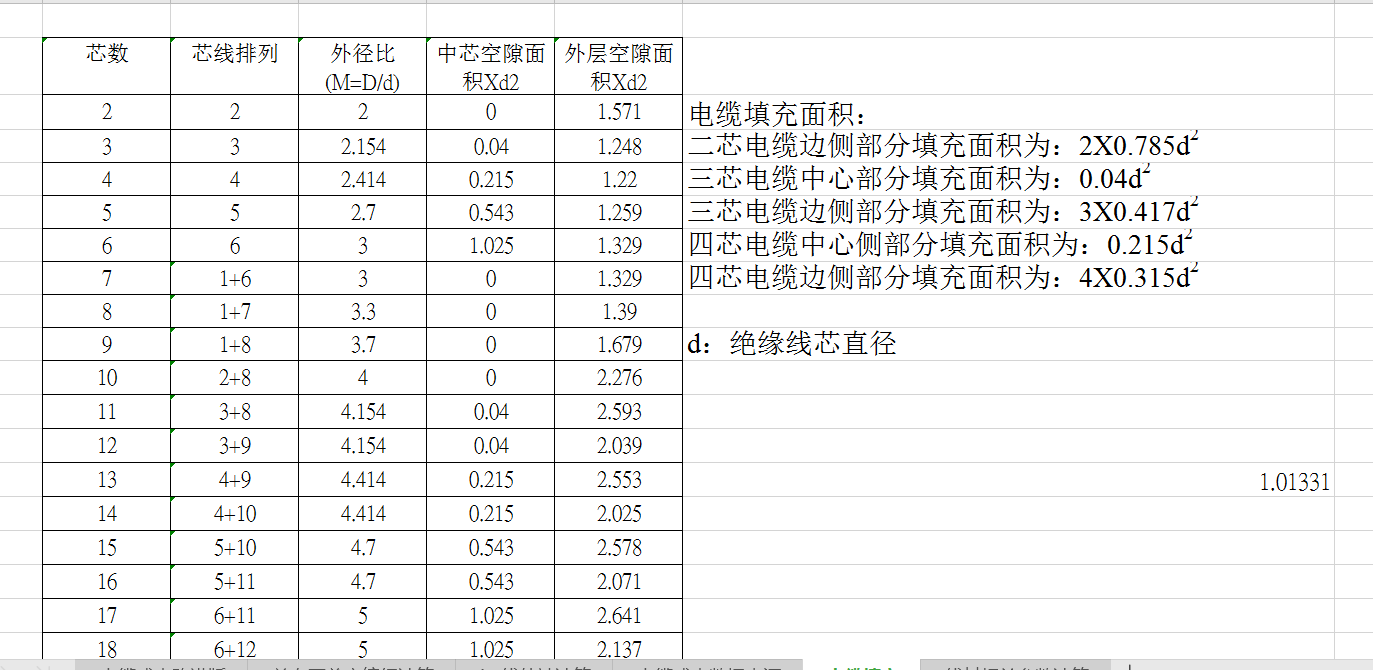

472220 --- 2020-05-14 08:41:13

21


安联通alt --- 2020-05-15 11:12:12

22

谢谢分享!!
TengFly --- 2020-07-02 17:42:57

23

公式是你自己演算的,经验是产线上大师傅那边区去学习。
526766969 --- 2020-07-22 17:18:54

24

原来公司都是用截面填充的 后来和实际不符合 又改了 按根数填充  按根数的话 就是正规排列组合 比如6芯中间填一根 5芯中间填一根 侧缝填一根 以此类推 不过这样的话 还有许多和实际不符合的
andypost --- 2020-12-29 11:29:24

25

学习到了,谢谢大家的耐心回复!
qq1234 --- 2022-08-20 18:23:00

26


ahleader --- 2022-10-25 23:47:35

27
