我们知道，现在的数字示波器可以准确捕获各种周期信号、非周期信号，数字示波器已成为科研实验和工程项目中各类信号采集、记录和分析的最主要设备之一。由于很多情况下，需要把数字示波器采集到的数据进行数据处理和分析，最终完成远程的自动测试和分析的需求。因此对示波器进行远程自动控制，实现对示波器的各项功能的自动操作和对数据的处理已成为很多科研实验和工程项目必需的环节。最近，纳米软件经常接到很多工程师的询问有关如何控制示波器的电话。下面就来给大家简单介绍一下纳米示波器程控软件NS-Scop，让大家感受一下示波器程控软件的实际功能。

1. 纳米软件NS-Scope系统硬件构架

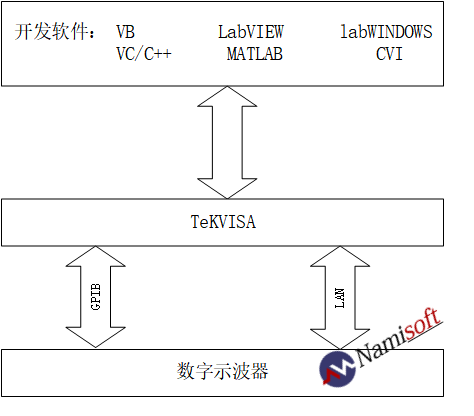

图1 系统硬件构架图

计算机通过GPIB或 LAN(网口)与示波器建立连接来控制示波器，其系统的硬件构架图见图1。

2. 纳米软件NS-Scope系统软件构架

图2 系统软件构架图

图2是计算机控制示波器的系统软件构架图，整个软件开发以及软件开发后的运行环境都在Windows操作系统平台上。

3. 计算机控制示波器开发软件：labview

市场上最流行的分析和开发软件很多，有VC/VC++、VB/VBA、Matlab、Labview、LabWindow CVI等开发软件，纳米软件示波器程控软件NS-Scope基于Labview开发。

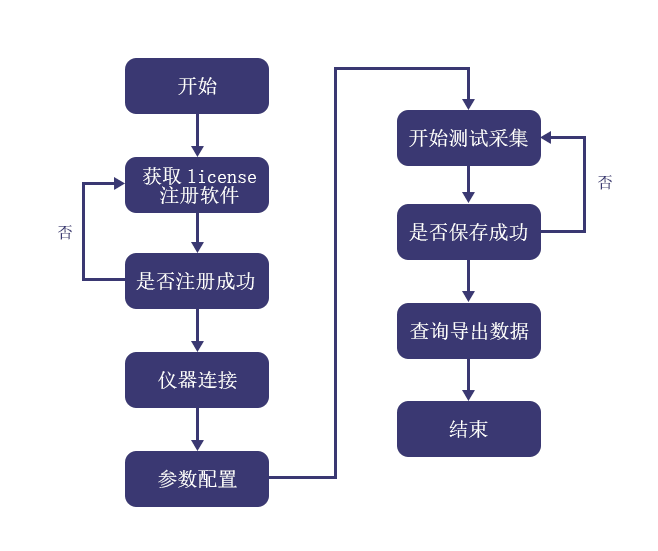

 4. 纳米软件NS-Scop系统流程图

 5. 纳米软件NS-Scop主要功能

>>硬件连接：软件自动检测通道配置信息及仪器设备连接状态，保证测试环境的稳定可靠性。

>>参数配置：包括采集模式、触发模式、触发间隔设置、时基、通道配置等，软件可自动保存配置信息，支持二次调用。

>>运行测试：根据参数配置信息，软件自动运行测试并实时采集测试数据及波形图包括：脉宽、频率、幅值、上升时间、下降时间、过冲等。

>>数据查询：软件将实时采集的数据保存至用户指定路径，系统自带特定格式数据库，方便历史数据查看调用。

 6. 纳米软件NS-Scop应用效果

运行测试界面

用运行测试界面，可对触发模式、触发电平、时基、通道参数等进行设置。 运行测试界面包含了通道参数配置界面。如图 1.6、图 1.7 所示。

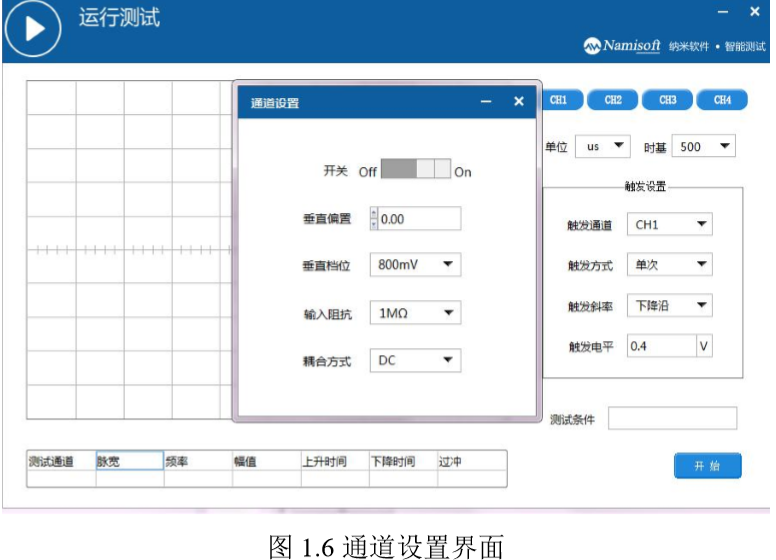

（1）通道参数配置界面 如图 1.6 所示，进入测试前，需要选择通道，设置通道参数，其包括垂直偏置、垂直档位、输入阻抗和耦合方式。

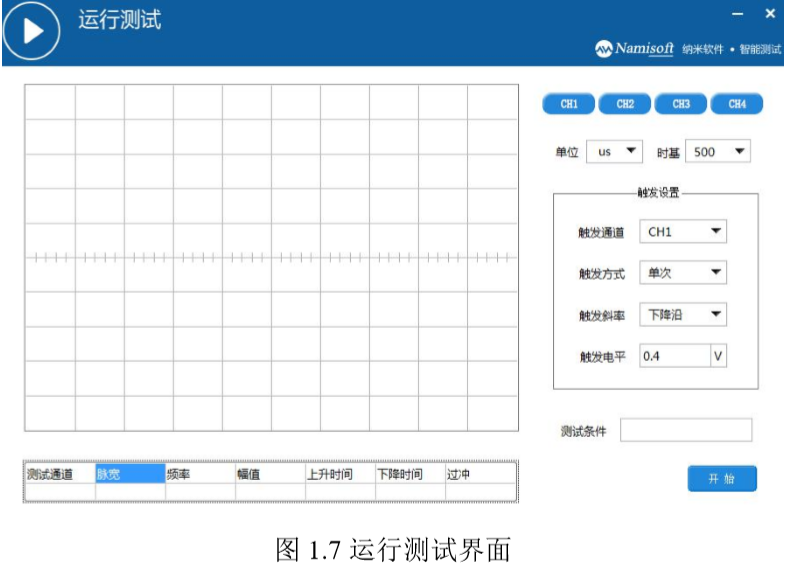

（2）运行测试界面 如图 1.7 所示，进入测试前，需对触发模式、触发电平、时基、通道参数等进行设置。

开始前必须输入测试条件，选择通道及触发通道，点击开始进行测试，触发一次，采集到的参数，波形显示并保存。

数据查询界面

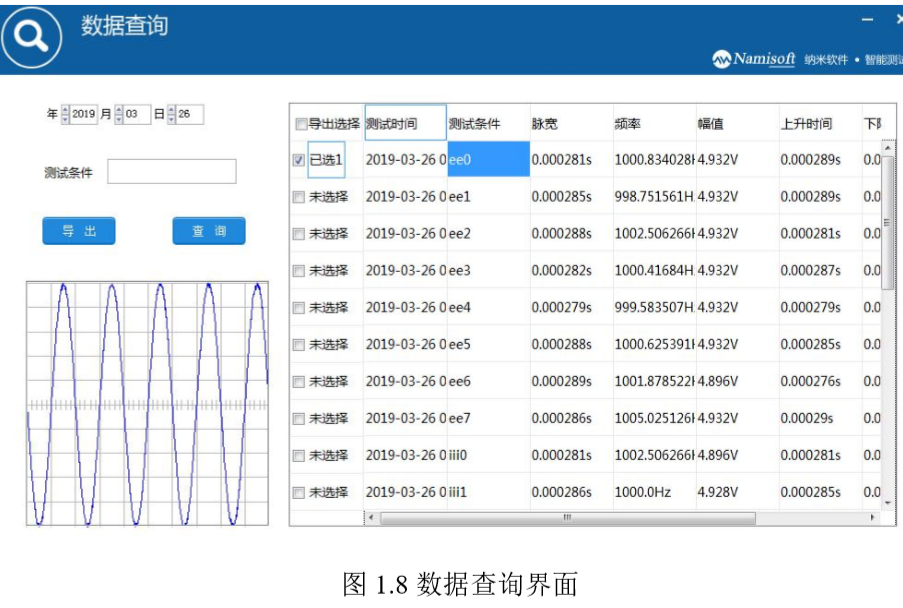

数据查询界面如图 1.8 所示。系统自带特定格式的数据库，可以将历史数据自动保存，可以根据测试时间、测试条件随时查询调用。可筛选所要导出的数据至用户指定路径，生成采集参数报表。

Namisoft开发的NS-Scope示波器自动化测试程控软件，通过对示波器的程序控制，实现自动化参数配置、数据采集和数据存储，软件自带数据库存储，方便用户查询历史检测数据，最大限度提高仪器使用效率。
