hewanfei --- 2020-05-30 17:05:49

1

hewanfei --- 2020-05-30 17:08:21

2

同样的芯线，开绿色，橙色和白色都能顺利通过测试，到蓝色就过不了，押出设备和总览设备为同一台，里面的对线节距测量无异常。使用蓝色松紧都开过，都不能通过，有谁知道原因吗？
匿名 --- 2020-06-01 08:52:10

3

UTP线的护套材料成分应该会影响阻抗，导致你的插损出现问题了吧。不知道哪位大神告知是不是这个问题。
liuhang222 --- 2020-06-01 09:00:17

4

对单线是有影响的。因为之前也遇到过类似的问题。但是并没有很好的解决。因为改变颜色的成分的话要花费太多的功夫。

检查一下碳、氧化砷等的含量。然后用选择用含量相同的颜色在进行比对。

电缆护套的话应该基本没有影响。

不知道楼主是什么电缆，看样子像是网线。网线的话，由于频率不是很高，所以外套不会对其有太多的影响。


还有就是楼主的测定长度也不一样。一个是100多米，一个是90多米。

必然是越长损失越大。

把基本条件整理下，再测定下试试看


游客 --- 2020-06-01 18:31:27

5

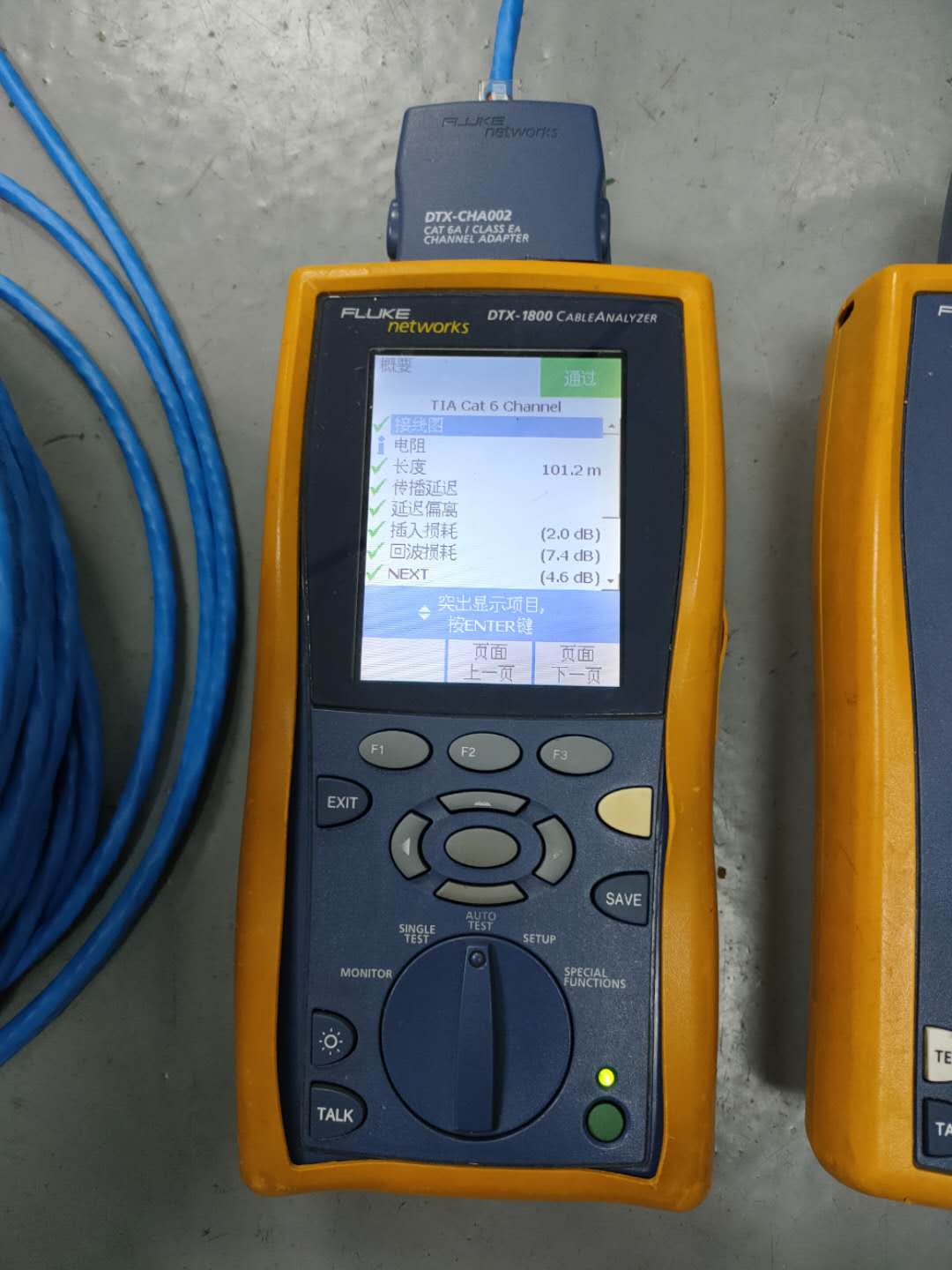

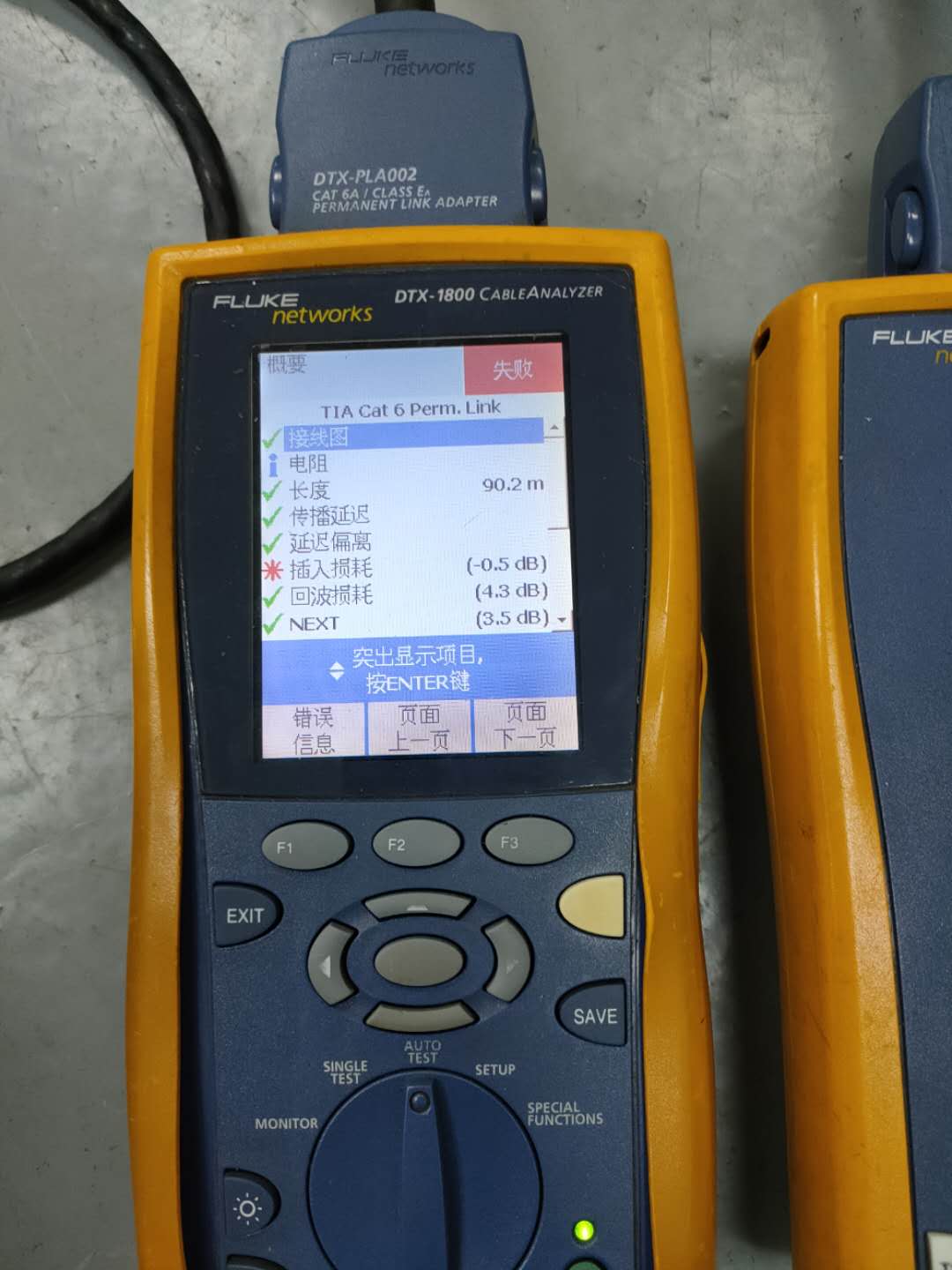

一个是通道测试，一个是链路测试，没有看懂。我们的CAT6 UTP 护套有蓝、浅蓝、灰、红、黑、白、橙，测试结果没有太大差异。
hewanfei --- 2020-06-01 18:46:13

6

游客:

一个是通道测试，一个是链路测试，没有看懂。我们的CAT6 UTP 护套有蓝、浅蓝、灰、红、黑、白、橙，测试结果没有太大差异。

对的，一个信道，一个链路，信道过了，链路不过。同类产品其他颜色测多少都没有问题，唯独蓝色的，测试多少次都不过，外护套松紧都不过，用总览的芯线开橙色，绿色，白色，黑色都没问题。实在高不定，来求助。

hewanfei --- 2020-06-01 18:47:51

7

liuhang222:

对单线是有影响的。因为之前也遇到过类似的问题。但是并没有很好的解决。因为改变颜色的成分的话要花费太多的功夫。

检查一下碳、氧化砷等的含量。然后用选择用含量相同的颜色在进行比对。

电缆护套的话应该基本没有影响。

不知道楼主是什么电缆，看样子像是网线。网线的话，由于频率不是很高，所以外套不会对其有太多的影响。


还有就是楼主的测定长度也不一样。一个是100多米，一个是90多米。

必然是越长损失越大。

把基本条件整理下，再测定下试试看


六类网线，一个信道，一个链路，要求长度不一样。生产其他颜色都过了，唯独蓝色没有过，现在也是想找原因，你提的建议我会反馈我们技术分析，谢谢你了。

lls1112 --- 2020-06-02 18:00:30

8

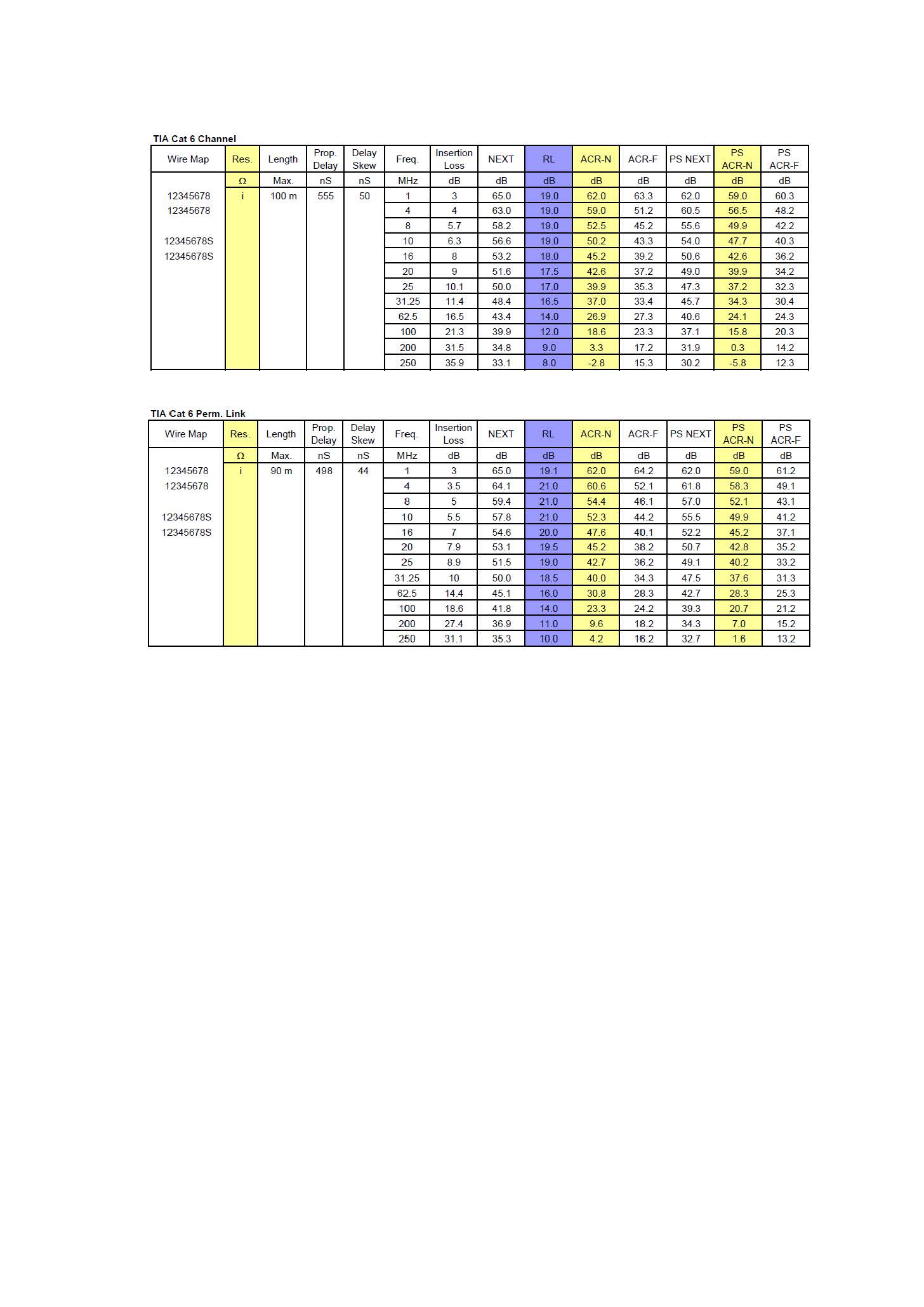

CAT.6 Channel VS Perm.link.jpg

moveitgogo --- 2020-06-04 08:49:57

9

说明外被料是有影响的，但不是颜色的问题！
你得分析下蓝色与其它颜色的料有什么不同，除了颜色外。
hewanfei --- 2020-06-05 10:59:36

10

moveitgogo:

说明外被料是有影响的，但不是颜色的问题！

你得分析下蓝色与其它颜色的料有什么不同，除了颜色外。

来料同一个厂家，同一种料，就是颜色不一样。

czr09325202 --- 2020-06-05 12:46:33

11

你全部用通道测试 应该链路的会合格的吧
moveitgogo --- 2020-06-05 14:09:44

12

moveitgogo:

说明外被料是有影响的，但不是颜色的问题！

你得分析下蓝色与其它颜色的料有什么不同，除了颜色外。

hewanfei:

来料同一个厂家，同一种料，就是颜色不一样。

如果逻辑上讲不通的，肯定是思路错了！

好好再分析下！

akmm234 --- 2020-06-08 11:38:38

13

比较下护套料的介电常数和绝缘体积电阻是不是有变化。护套主要看这两个指标，颜色不同影响这两个指标的话是回影响回波的。
lls1112 --- 2020-06-12 13:57:43

14

可以用福禄克报告去对比下, 不同护套颜色下(合格与不合格之间)的详细数据差异, 建议查看以下这2个数据4对线的测试对比.

1. 测试长度

2. 插入损耗(对比是否是最小绞距对不合格, 对比合格报告是否是4对的数据全部一起变大 )
