电线电缆网 > 电力电缆 > 关于电缆半导屏蔽的问题(完整版)

关于电缆半导屏蔽的问题 - 无图版

jinglingdemomo --- 2020-06-12 08:47:59

1

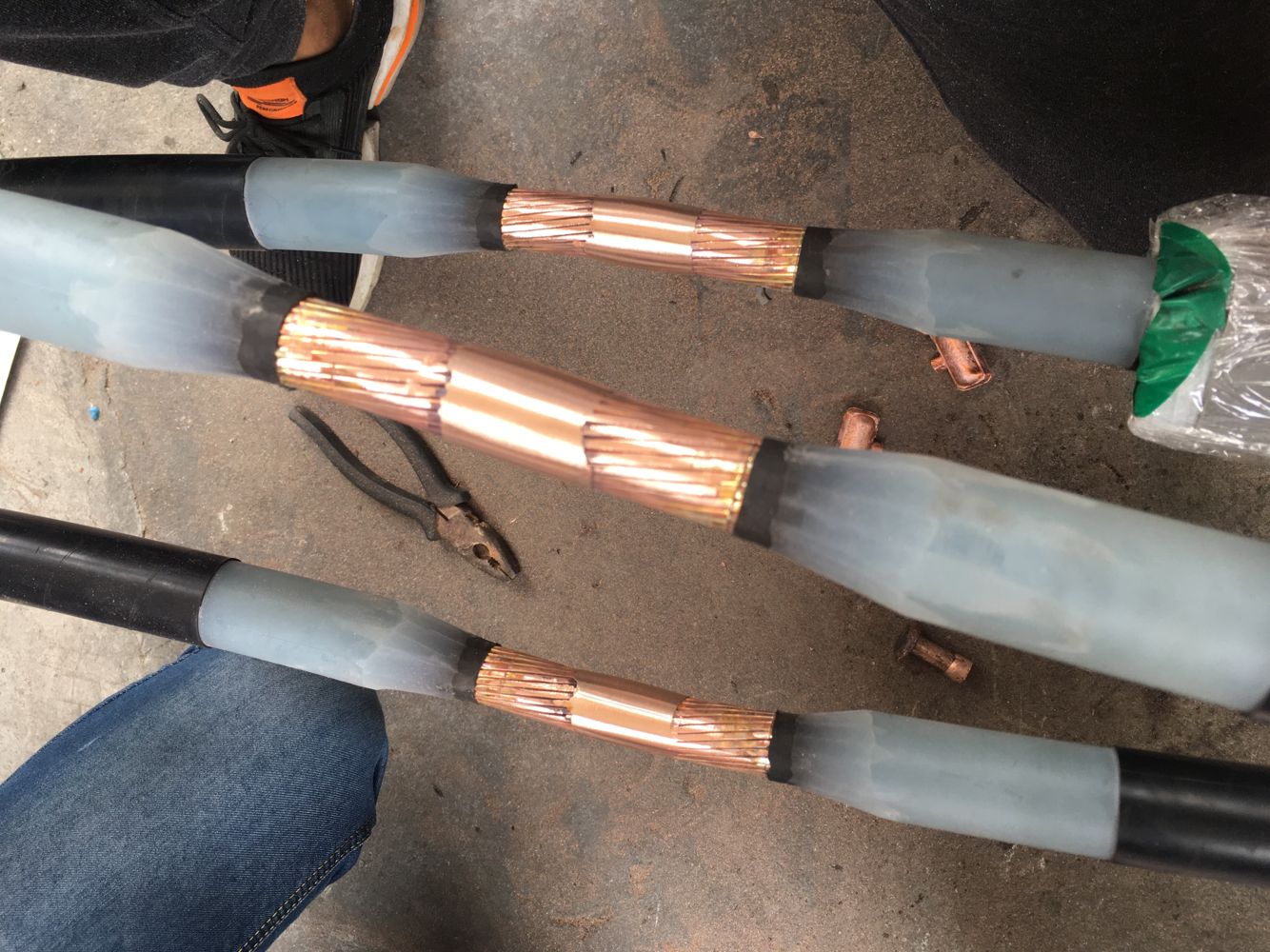

最近在做电缆中间连接的熔接头,里面有一层工艺如下:恢复电缆内半导电层时,需要先缠绕一层半导电布,然后再缠绕半导电硫化带进行交联恢复。

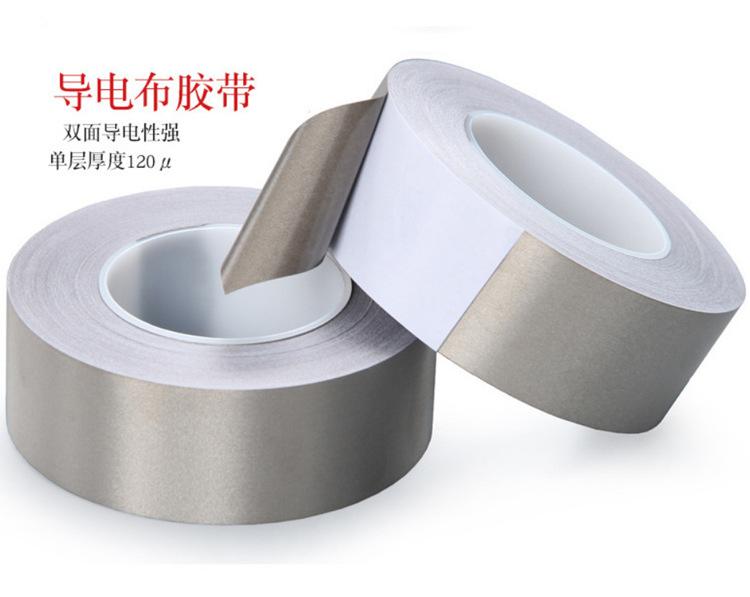

在采购原材料的时候发现,市面上没有看到半导电布,导电布倒是有不少。我就想,如果缠导电布,然后再缠绕半导电硫化带,单纯从原理上来讲,有没有问题呢?


我了解和疑惑的部分:通过查资料,500mm2及以上的电缆,在电缆三层共挤时,为了防止内半导电层挤到线芯内,是要缠绕布片定型隔离的。以前使用的乙丙橡胶软电缆,也见过线芯表面有几层布片,但是没有测量是导电性能,是导电、半导电、还是绝缘。换句话说,电缆线芯表面缠绕的布片,主要是用来防止内半导电层成型时跑到线芯里面去。那我的想法就是,这一层布片,是用导电布还是半导电布,其实区别不大,只要不用绝缘布就行。


因为我是做附件的,属于电缆的使用单位,对于电缆的设计和结构原理不是很懂,请教论坛的朋友们,各抒己见,帮助楼主解惑,感谢感谢!


jinglingdemomo --- 2020-06-12 08:54:33

2

再问一个问题,为什么电缆的屏蔽层是选用的半导电材料?
上学时候只讲了导体静电屏蔽的原理,没有细讲原材料对静电屏蔽的影响。但是电缆既然选用半导电材料做屏蔽层,而且用了这么多年,那肯定有它的道理。是因为工艺、材料、性价比,还是频段,或者是很多种因素的综合考虑。
恳请论坛的前辈们、朋友们,多多发言,不吝赐教,感谢感谢!
luyanhtam --- 2020-06-12 09:48:28

3

市面上也有半导电布吧,它的成分其实和屏蔽料是一样的,只不过是做成了膜
SMK --- 2020-06-12 09:48:51

4

jinglingdemomo:

再问一个问题,为什么电缆的屏蔽层是选用的半导电材料?

上学时候只讲了导体静电屏蔽的原理,没有细讲原材料对静电屏蔽的影响。但是电缆既然选用半导电材料做屏蔽层,而且用了这么多年,那肯定有它的道理。是因为工艺、材料、性价比,还是频段,或者是很多种因素的综合考虑。

恳请论坛的前辈们、朋友们,多多发言,不吝赐教,感谢感谢!

关于绝缘的内外屏蔽层为何用半导电的原因:通常情况下为6kV及以上电缆的绝缘需要加上内外屏蔽层,他们用半导电材料的原因一个是使与绝缘贴合部分无气隙(通常因为绞合导体之间会存在气隙),另一个与导电线芯贴合部分导电起到均化电场作用,避免绝缘层表面发生局部放电。

jinglingdemomo --- 2020-06-12 11:45:41

5

luyanhtam:

市面上也有半导电布吧,它的成分其实和屏蔽料是一样的,只不过是做成了膜

叫什么名字呀?搜半导电布和半导电包带没有呀!

jinglingdemomo --- 2020-06-12 14:19:28

6

jinglingdemomo:

再问一个问题,为什么电缆的屏蔽层是选用的半导电材料?

上学时候只讲了导体静电屏蔽的原理,没有细讲原材料对静电屏蔽的影响。但是电缆既然选用半导电材料做屏蔽层,而且用了这么多年,那肯定有它的道理。是因为工艺、材料、性价比,还是频段,或者是很多种因素的综合考虑。

恳请论坛的前辈们、朋友们,多多发言,不吝赐教,感谢感谢!

SMK:

关于绝缘的内外屏蔽层为何用半导电的原因:通常情况下为6kV及以上电缆的绝缘需要加上内外屏蔽层,他们用半导电材料的原因一个是使与绝缘贴合部分无气隙(通常因为绞合导体之间会存在气隙),另一个与导电线芯贴合部分导电起到均化电场作用,避免绝缘层表面发生局部放电。

感谢朋友的热心回复!还是不太能理解,为啥用半导电材料做电缆的屏蔽层呀!

朋友回复的原因是,主要是受生产工艺影响和制约。我开始想的也是这个,但是有朋友说什么感抗、容抗,我也不是很懂,就有点不太确定。

1032165712 --- 2020-06-13 10:30:04

7

半导电布很多呀,一车够不够?
dushiming --- 2020-06-14 16:59:09

8

电缆中间接头,电缆终端用附件材料很多的。都是标准化产品。
moveitgogo --- 2020-06-15 08:37:11

9

jinglingdemomo:

再问一个问题,为什么电缆的屏蔽层是选用的半导电材料?

上学时候只讲了导体静电屏蔽的原理,没有细讲原材料对静电屏蔽的影响。但是电缆既然选用半导电材料做屏蔽层,而且用了这么多年,那肯定有它的道理。是因为工艺、材料、性价比,还是频段,或者是很多种因素的综合考虑。

恳请论坛的前辈们、朋友们,多多发言,不吝赐教,感谢感谢!

SMK:

关于绝缘的内外屏蔽层为何用半导电的原因:通常情况下为6kV及以上电缆的绝缘需要加上内外屏蔽层,他们用半导电材料的原因一个是使与绝缘贴合部分无气隙(通常因为绞合导体之间会存在气隙),另一个与导电线芯贴合部分导电起到均化电场作用,避免绝缘层表面发生局部放电。

jinglingdemomo:

感谢朋友的热心回复!还是不太能理解,为啥用半导电材料做电缆的屏蔽层呀!

朋友回复的原因是,主要是受生产工艺影响和制约。我开始想的也是这个,但是有朋友说什么感抗、容抗,我也不是很懂,就有点不太确定。

为什么用的是半导电的,而不是导电的,其原因是做不了良导电的。真正良导电的就是金属,而导电布类,导电胶料类其导电能力都是比较差的,而这类材料有金属达不到的优势,比如具有一定的柔软性,覆盖率大,均匀性好,成本低等。

jinglingdemomo --- 2020-06-15 11:25:06

10

jinglingdemomo:

再问一个问题,为什么电缆的屏蔽层是选用的半导电材料?

上学时候只讲了导体静电屏蔽的原理,没有细讲原材料对静电屏蔽的影响。但是电缆既然选用半导电材料做屏蔽层,而且用了这么多年,那肯定有它的道理。是因为工艺、材料、性价比,还是频段,或者是很多种因素的综合考虑。

恳请论坛的前辈们、朋友们,多多发言,不吝赐教,感谢感谢!

SMK:

关于绝缘的内外屏蔽层为何用半导电的原因:通常情况下为6kV及以上电缆的绝缘需要加上内外屏蔽层,他们用半导电材料的原因一个是使与绝缘贴合部分无气隙(通常因为绞合导体之间会存在气隙),另一个与导电线芯贴合部分导电起到均化电场作用,避免绝缘层表面发生局部放电。

jinglingdemomo:

感谢朋友的热心回复!还是不太能理解,为啥用半导电材料做电缆的屏蔽层呀!

朋友回复的原因是,主要是受生产工艺影响和制约。我开始想的也是这个,但是有朋友说什么感抗、容抗,我也不是很懂,就有点不太确定。

moveitgogo:

为什么用的是半导电的,而不是导电的,其原因是做不了良导电的。真正良导电的就是金属,而导电布类,导电胶料类其导电能力都是比较差的,而这类材料有金属达不到的优势,比如具有一定的柔软性,覆盖率大,均匀性好,成本低等。


jinglingdemomo --- 2020-06-15 11:31:19

11

jinglingdemomo:

再问一个问题,为什么电缆的屏蔽层是选用的半导电材料?

上学时候只讲了导体静电屏蔽的原理,没有细讲原材料对静电屏蔽的影响。但是电缆既然选用半导电材料做屏蔽层,而且用了这么多年,那肯定有它的道理。是因为工艺、材料、性价比,还是频段,或者是很多种因素的综合考虑。

恳请论坛的前辈们、朋友们,多多发言,不吝赐教,感谢感谢!

SMK:

关于绝缘的内外屏蔽层为何用半导电的原因:通常情况下为6kV及以上电缆的绝缘需要加上内外屏蔽层,他们用半导电材料的原因一个是使与绝缘贴合部分无气隙(通常因为绞合导体之间会存在气隙),另一个与导电线芯贴合部分导电起到均化电场作用,避免绝缘层表面发生局部放电。

jinglingdemomo:

感谢朋友的热心回复!还是不太能理解,为啥用半导电材料做电缆的屏蔽层呀!

朋友回复的原因是,主要是受生产工艺影响和制约。我开始想的也是这个,但是有朋友说什么感抗、容抗,我也不是很懂,就有点不太确定。

moveitgogo:

为什么用的是半导电的,而不是导电的,其原因是做不了良导电的。真正良导电的就是金属,而导电布类,导电胶料类其导电能力都是比较差的,而这类材料有金属达不到的优势,比如具有一定的柔软性,覆盖率大,均匀性好,成本低等。

感谢朋友的热心回复!

我请教其他的朋友,他们有一种说法,是说内屏蔽层采用半导电材料,是为了“将导体与绝缘体之间进行均匀递减压,把一点高电位变成一块肖高电位,减弱局部高电位现象”,我不太能确定,这是内屏蔽层采用半导电材料的原因,还是已经采用半导电材料后的一种解释,请教朋友帮忙确认、释疑,非常感谢!

朋友回复的内屏蔽层采用半导电材料的原因是,做不了良导电的。这句回复,突然刺激楼主想到一个点,如果内屏蔽层,采用了良导电的材料,它还有没有内屏蔽层的作用?因为它如果是良导体,那就不是屏蔽了,而是扩容,不知道我理解的对不对?换句话说,要实现内屏蔽的作用,同时不扩容,也为了解决生产工艺的问题,所以选用了便于生产的半导电材料?

烦请朋友不吝指正,非常感谢!!!

lianxu14 --- 2020-06-15 16:30:20

12

jinglingdemomo:

再问一个问题,为什么电缆的屏蔽层是选用的半导电材料?

上学时候只讲了导体静电屏蔽的原理,没有细讲原材料对静电屏蔽的影响。但是电缆既然选用半导电材料做屏蔽层,而且用了这么多年,那肯定有它的道理。是因为工艺、材料、性价比,还是频段,或者是很多种因素的综合考虑。

恳请论坛的前辈们、朋友们,多多发言,不吝赐教,感谢感谢!

SMK:

关于绝缘的内外屏蔽层为何用半导电的原因:通常情况下为6kV及以上电缆的绝缘需要加上内外屏蔽层,他们用半导电材料的原因一个是使与绝缘贴合部分无气隙(通常因为绞合导体之间会存在气隙),另一个与导电线芯贴合部分导电起到均化电场作用,避免绝缘层表面发生局部放电。

jinglingdemomo:

感谢朋友的热心回复!还是不太能理解,为啥用半导电材料做电缆的屏蔽层呀!

朋友回复的原因是,主要是受生产工艺影响和制约。我开始想的也是这个,但是有朋友说什么感抗、容抗,我也不是很懂,就有点不太确定。

moveitgogo:

为什么用的是半导电的,而不是导电的,其原因是做不了良导电的。真正良导电的就是金属,而导电布类,导电胶料类其导电能力都是比较差的,而这类材料有金属达不到的优势,比如具有一定的柔软性,覆盖率大,均匀性好,成本低等。

jinglingdemomo:

感谢朋友的热心回复!

我请教其他的朋友,他们有一种说法,是说内屏蔽层采用半导电材料,是为了“将导体与绝缘体之间进行均匀递减压,把一点高电位变成一块肖高电位,减弱局部高电位现象”,我不太能确定,这是内屏蔽层采用半导电材料的原因,还是已经采用半导电材料后的一种解释,请教朋友帮忙确认、释疑,非常感谢!

朋友回复的内屏蔽层采用半导电材料的原因是,做不了良导电的。这句回复,突然刺激楼主想到一个点,如果内屏蔽层,采用了良导电的材料,它还有没有内屏蔽层的作用?因为它如果是良导体,那就不是屏蔽了,而是扩容,不知道我理解的对不对?换句话说,要实现内屏蔽的作用,同时不扩容,也为了解决生产工艺的问题,所以选用了便于生产的半导电材料?

烦请朋友不吝指正,非常感谢!!!

上面不是说了吗,良导电材料基本都是金属,你要考虑加工的问题啊,屏蔽的很大一个作用就是均化电荷分布,避免产生尖端放电,你必须做的圆整啊。

jinglingdemomo --- 2020-06-16 17:36:32

13

jinglingdemomo:

再问一个问题,为什么电缆的屏蔽层是选用的半导电材料?

上学时候只讲了导体静电屏蔽的原理,没有细讲原材料对静电屏蔽的影响。但是电缆既然选用半导电材料做屏蔽层,而且用了这么多年,那肯定有它的道理。是因为工艺、材料、性价比,还是频段,或者是很多种因素的综合考虑。

恳请论坛的前辈们、朋友们,多多发言,不吝赐教,感谢感谢!

SMK:

关于绝缘的内外屏蔽层为何用半导电的原因:通常情况下为6kV及以上电缆的绝缘需要加上内外屏蔽层,他们用半导电材料的原因一个是使与绝缘贴合部分无气隙(通常因为绞合导体之间会存在气隙),另一个与导电线芯贴合部分导电起到均化电场作用,避免绝缘层表面发生局部放电。

jinglingdemomo:

感谢朋友的热心回复!还是不太能理解,为啥用半导电材料做电缆的屏蔽层呀!

朋友回复的原因是,主要是受生产工艺影响和制约。我开始想的也是这个,但是有朋友说什么感抗、容抗,我也不是很懂,就有点不太确定。

moveitgogo:

为什么用的是半导电的,而不是导电的,其原因是做不了良导电的。真正良导电的就是金属,而导电布类,导电胶料类其导电能力都是比较差的,而这类材料有金属达不到的优势,比如具有一定的柔软性,覆盖率大,均匀性好,成本低等。

jinglingdemomo:

感谢朋友的热心回复!

我请教其他的朋友,他们有一种说法,是说内屏蔽层采用半导电材料,是为了“将导体与绝缘体之间进行均匀递减压,把一点高电位变成一块肖高电位,减弱局部高电位现象”,我不太能确定,这是内屏蔽层采用半导电材料的原因,还是已经采用半导电材料后的一种解释,请教朋友帮忙确认、释疑,非常感谢!

朋友回复的内屏蔽层采用半导电材料的原因是,做不了良导电的。这句回复,突然刺激楼主想到一个点,如果内屏蔽层,采用了良导电的材料,它还有没有内屏蔽层的作用?因为它如果是良导体,那就不是屏蔽了,而是扩容,不知道我理解的对不对?换句话说,要实现内屏蔽的作用,同时不扩容,也为了解决生产工艺的问题,所以选用了便于生产的半导电材料?

烦请朋友不吝指正,非常感谢!!!

lianxu14:

上面不是说了吗,良导电材料基本都是金属,你要考虑加工的问题啊,屏蔽的很大一个作用就是均化电荷分布,避免产生尖端放电,你必须做的圆整啊。

嗯嗯,是的呢 !

tianlin --- 2020-06-18 15:11:40

14

9楼正解,导体如果能光滑圆整就不需要半导电内屏
caiqi986 --- 2020-06-18 21:24:03

15

高手解读,默默学习一下,拜读了
游客 --- 2020-06-23 14:09:43

16

BJG --- 2020-06-23 14:10:55

17
