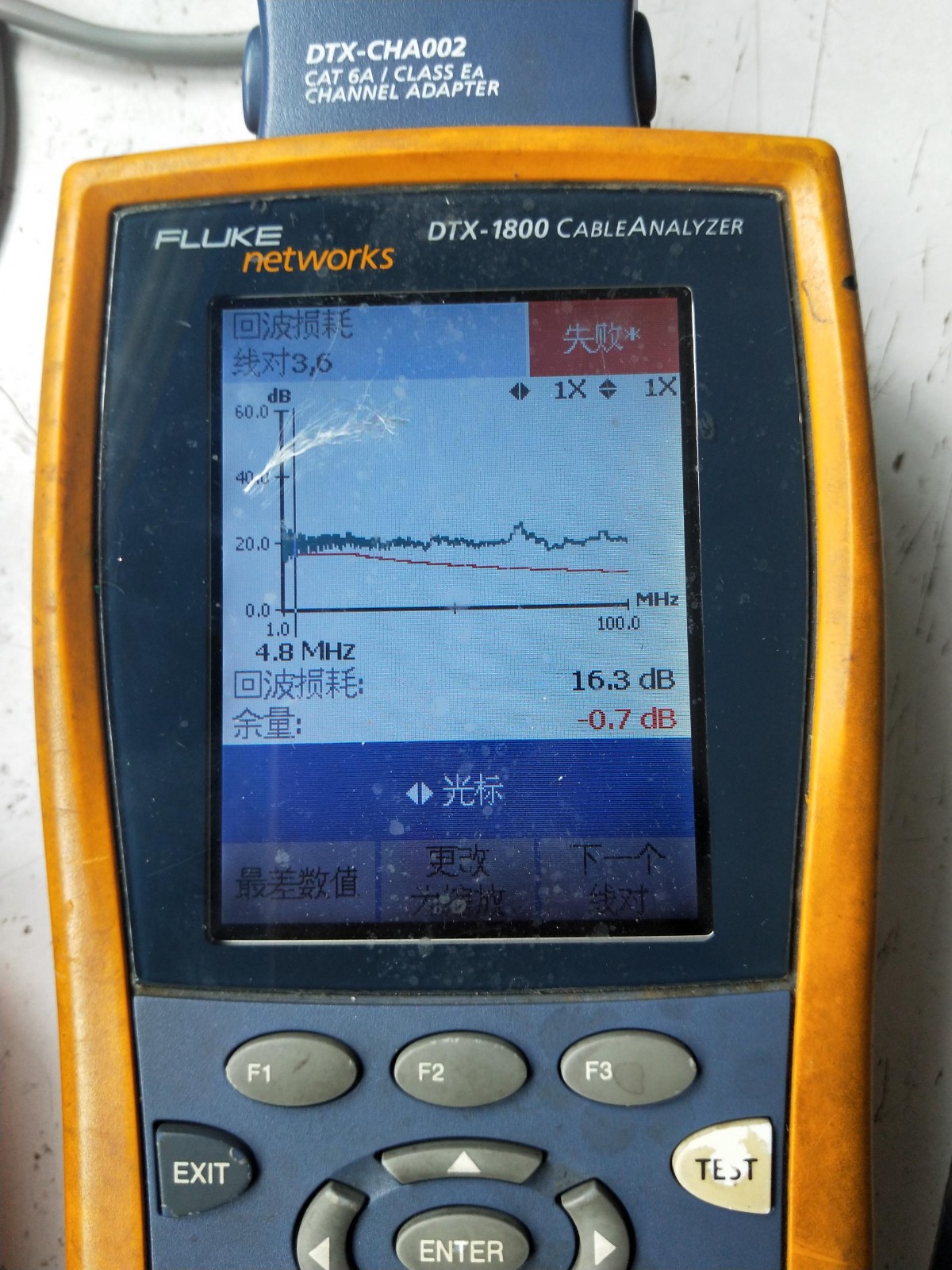

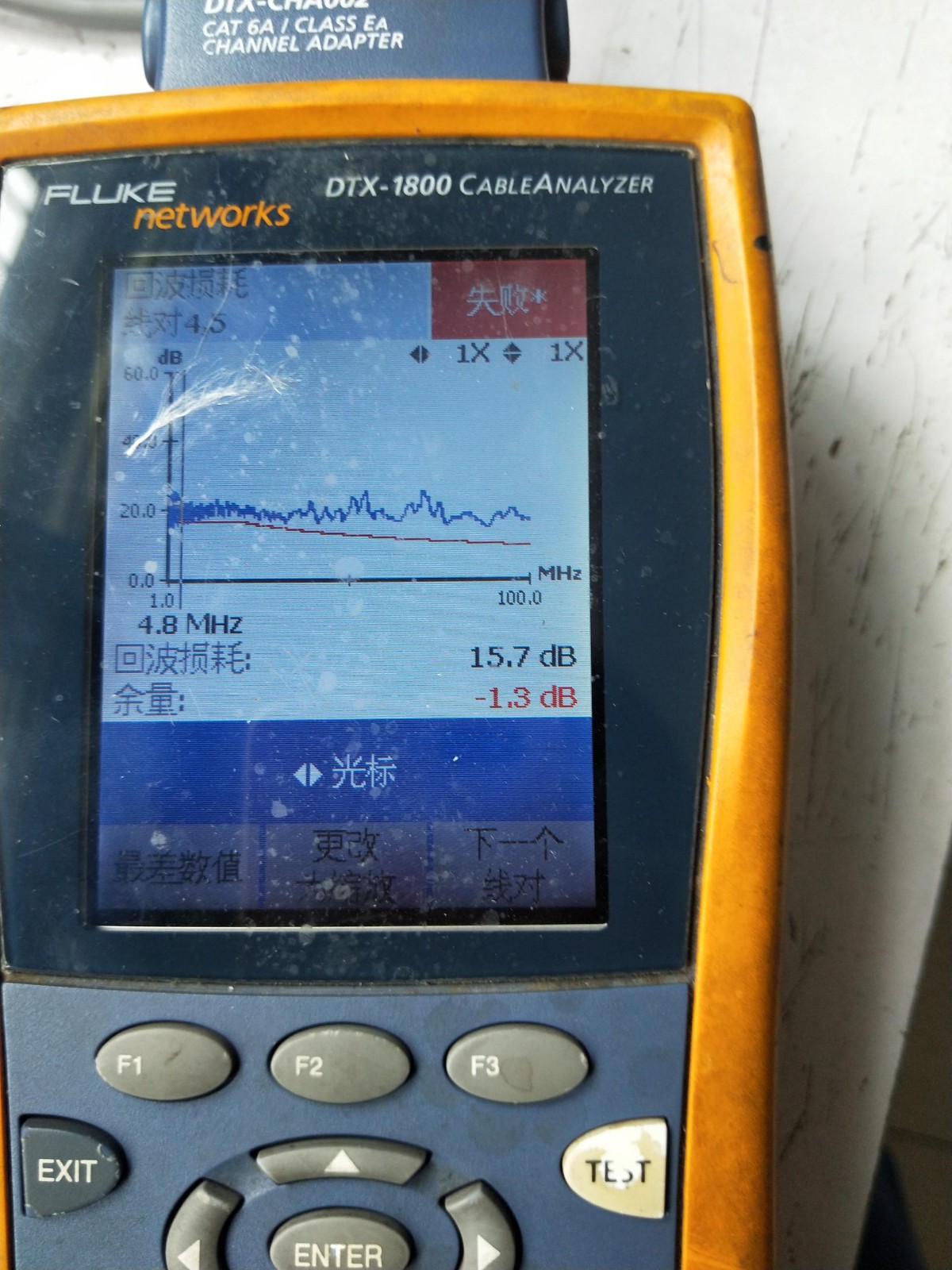

目前我司在试制7/0.15mm绞合导体UTP.5e网线时,在4.8MHZ3、6线对和4、5线对的回波都过不了测试。我们的设计参数是绝缘外径0.87-0.88mm,对绞节距棕色12.5、橙色14.5、蓝色15.5、绿色18.5,成缆节距90。求各位大神帮忙分析看看怎么解决?看看测试图如下:


nibangjin --- 2020-07-16 10:10:43

2

没有大神愿意帮忙吗
davyjun --- 2020-07-16 10:22:48

3

电话联系13914738848
sa571328 --- 2020-07-16 10:27:00

4

你的设计有问题,绝缘外径太大了,引起阻抗很高,所以回波就通不过了
sa571328 --- 2020-07-16 10:28:40

5

建议你把绝缘外径做到0.83就可以,当然你最好给我看整份报告,看看衰减有多少余量,因为外径做小了,会影响衰减

nibangjin --- 2020-07-16 11:28:35

6

谢谢各位大神,今天准备把单线绝缘外径调整到0.83-0.85再试试看
nibangjin --- 2020-07-16 11:29:17

7

按照你们的经验这种结构能够过70米测试吗
CableRD --- 2020-07-16 12:05:57

8

芯线线径太大了,建议0.73~0.75就可以了。每对对绞节距建议再调小2~3mm。话说CAT5E都要淘汰的产品了。。。
chicheng --- 2020-07-16 17:33:05

9

看你的测试设备FLUKE脏成哪样,别指望能做好产品了。
hl5825 --- 2020-07-18 08:06:20

10

楼上说的太经典
