楼主最近下载了GB12706-2020进行学习，准备做个表，将1-35kV电缆的设计标准尺寸进行量化，以便于附件尺寸设计。目前仅研读12706.1和12706.2，发现一些问题，求教论坛的前辈和朋友们，大家指点一二，讨论学习！

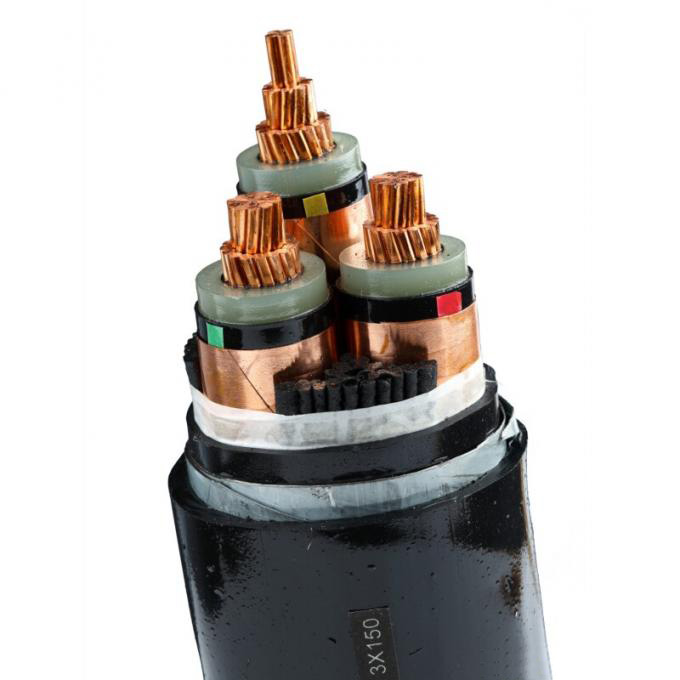

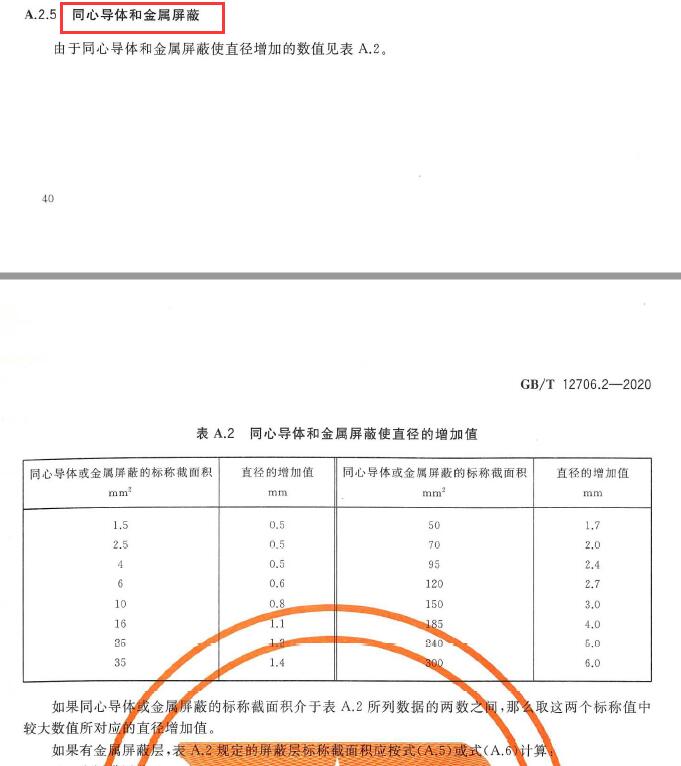

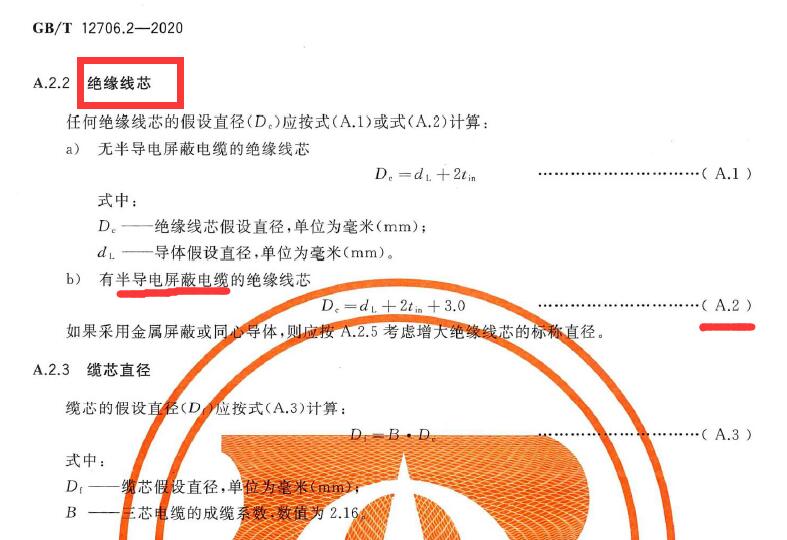

1、12706.2中，明确了屏蔽（导体屏蔽和绝缘屏蔽）的性能要求，但是尺寸没看到要求，仅附录A的公式A.2做了粗略的说明，而且也未明细具体值的要求。问题来了，附录A.2.2的绝缘线芯的假设直径Dc，它是绝缘的外径呢？还是含绝缘屏蔽一起的外径？还是含铜屏蔽层一起的外径呢？

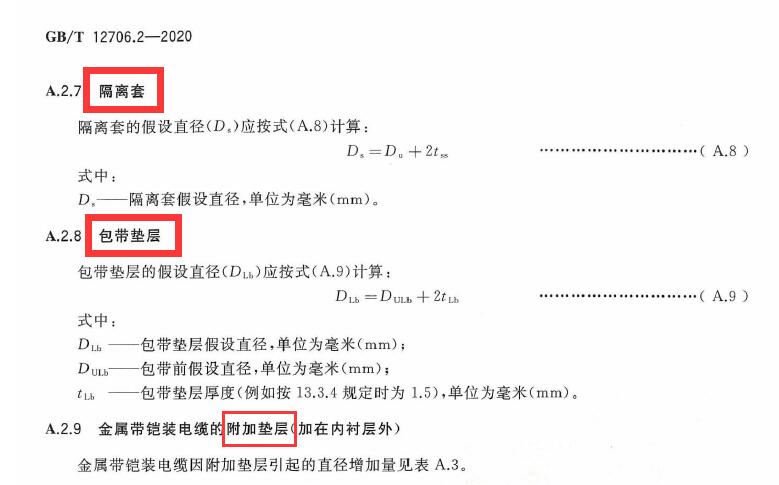

2、以前学习电缆结构的时候，由外往里依次是外护套、钢铠、内护套，标准里面没有内护套这个说法，此位置的现在叫法是隔离套，请问是同一个部件吗？

3、同心导体，是不是对于电缆屏蔽要求很高的场合才会使用？中压附件领域，没有见过，有朋友可以讲讲，分享下吗？

qwert54321:

你看的都是12706附录的假定直径部分，它的目的是为了让各个厂家在材料规格（如厚度、宽度）、挤塑厚度的选择及设定时，有一个统一的标准，能否作为你附件设计的参数使用，需要斟酌，下面我就你的几个问题说一下我个人理解（不一定对）：1.Dc是三层共挤后的假定直径，是包含导体、内屏、绝缘和外屏的，金属屏蔽不在此列。标准中没有给定内外屏的标称厚度，如前面所说，这里的目的也只是为了统一算法；2.内护套和这里的隔离套行外人（不是外行人）可以理解为同一个东西，顾名思义，隔离套的重点是“隔离”，中压铠装电缆因为有铜带和钢带双金属存在，如果直接接触会因为电位差产生电化学腐蚀，故必须挤包隔离套隔开，一般在低压产品时，可以叫内衬层或者内护套，而内衬层可以绕包也可以挤包；包带垫层只用于铅套电缆的假定直径计算，常规电力电缆可以忽略此处；附加垫层是铠装电缆绕包内衬层时需要附加的包带，目的是增加绕包厚度增强保护，故在假定直径计算时需加上这部分。3.同心导体有分为内导体和外导体，外导体的结构有点类似于钢丝铠装，查资料的确可以抗较强的电测干扰及雷电冲击。

非常感谢前辈朋友的热心回复和细心讲解！

感谢您逐项进行回答释疑！！！

1、前辈讲的对，我琢磨着，如果要准确尺寸来进行附件设计的参数，还是找电缆厂家要比较合适。之前也找厂家要过，不愿意给，这个后面我找采购帮忙协调，应该可以解决，时间问题；

2、前辈讲的非常对，附加垫层我算漏了，要补上。隔离套我开始算的时候，没注意看细则，其实单芯电缆由于材质涡流的原因，用不了钢铠，不用钢铠，就不需要隔离套，重新算一下，嘿嘿；

3、同心导体电缆，看后续我会不会碰到，如有缘遇到，我再拍照发来分享，嘿嘿！

再次感谢前辈解惑！

qwert54321:

你看的都是12706附录的假定直径部分，它的目的是为了让各个厂家在材料规格（如厚度、宽度）、挤塑厚度的选择及设定时，有一个统一的标准，能否作为你附件设计的参数使用，需要斟酌，下面我就你的几个问题说一下我个人理解（不一定对）：1.Dc是三层共挤后的假定直径，是包含导体、内屏、绝缘和外屏的，金属屏蔽不在此列。标准中没有给定内外屏的标称厚度，如前面所说，这里的目的也只是为了统一算法；2.内护套和这里的隔离套行外人（不是外行人）可以理解为同一个东西，顾名思义，隔离套的重点是“隔离”，中压铠装电缆因为有铜带和钢带双金属存在，如果直接接触会因为电位差产生电化学腐蚀，故必须挤包隔离套隔开，一般在低压产品时，可以叫内衬层或者内护套，而内衬层可以绕包也可以挤包；包带垫层只用于铅套电缆的假定直径计算，常规电力电缆可以忽略此处；附加垫层是铠装电缆绕包内衬层时需要附加的包带，目的是增加绕包厚度增强保护，故在假定直径计算时需加上这部分。3.同心导体有分为内导体和外导体，外导体的结构有点类似于钢丝铠装，查资料的确可以抗较强的电测干扰及雷电冲击。

前辈，为啥12706.2包含的6-20kV的电缆，含有包带垫层；而12706.3包含的35kV的电缆，怎么却没有包带垫层呢？

按理说，应该是电压等级越高，要求越高呀？为啥12706.3的反而还不要包带垫层呢？

我刚才仔细看了12706.2，里面内衬层和隔离套，明确有要求要包带垫层，但是去仓库看了实物，很多都没有包带垫层，只有内衬层呢？

qwert54321:

你看的都是12706附录的假定直径部分，它的目的是为了让各个厂家在材料规格（如厚度、宽度）、挤塑厚度的选择及设定时，有一个统一的标准，能否作为你附件设计的参数使用，需要斟酌，下面我就你的几个问题说一下我个人理解（不一定对）：1.Dc是三层共挤后的假定直径，是包含导体、内屏、绝缘和外屏的，金属屏蔽不在此列。标准中没有给定内外屏的标称厚度，如前面所说，这里的目的也只是为了统一算法；2.内护套和这里的隔离套行外人（不是外行人）可以理解为同一个东西，顾名思义，隔离套的重点是“隔离”，中压铠装电缆因为有铜带和钢带双金属存在，如果直接接触会因为电位差产生电化学腐蚀，故必须挤包隔离套隔开，一般在低压产品时，可以叫内衬层或者内护套，而内衬层可以绕包也可以挤包；包带垫层只用于铅套电缆的假定直径计算，常规电力电缆可以忽略此处；附加垫层是铠装电缆绕包内衬层时需要附加的包带，目的是增加绕包厚度增强保护，故在假定直径计算时需加上这部分。3.同心导体有分为内导体和外导体，外导体的结构有点类似于钢丝铠装，查资料的确可以抗较强的电测干扰及雷电冲击。

jinglingdemomo:

前辈，为啥12706.2包含的6-20kV的电缆，含有包带垫层；而12706.3包含的35kV的电缆，怎么却没有包带垫层呢？

按理说，应该是电压等级越高，要求越高呀？为啥12706.3的反而还不要包带垫层呢？

我刚才仔细看了12706.2，里面内衬层和隔离套，明确有要求要包带垫层，但是去仓库看了实物，很多都没有包带垫层，只有内衬层呢？

??

qwert54321:

你看的都是12706附录的假定直径部分，它的目的是为了让各个厂家在材料规格（如厚度、宽度）、挤塑厚度的选择及设定时，有一个统一的标准，能否作为你附件设计的参数使用，需要斟酌，下面我就你的几个问题说一下我个人理解（不一定对）：1.Dc是三层共挤后的假定直径，是包含导体、内屏、绝缘和外屏的，金属屏蔽不在此列。标准中没有给定内外屏的标称厚度，如前面所说，这里的目的也只是为了统一算法；2.内护套和这里的隔离套行外人（不是外行人）可以理解为同一个东西，顾名思义，隔离套的重点是“隔离”，中压铠装电缆因为有铜带和钢带双金属存在，如果直接接触会因为电位差产生电化学腐蚀，故必须挤包隔离套隔开，一般在低压产品时，可以叫内衬层或者内护套，而内衬层可以绕包也可以挤包；包带垫层只用于铅套电缆的假定直径计算，常规电力电缆可以忽略此处；附加垫层是铠装电缆绕包内衬层时需要附加的包带，目的是增加绕包厚度增强保护，故在假定直径计算时需加上这部分。3.同心导体有分为内导体和外导体，外导体的结构有点类似于钢丝铠装，查资料的确可以抗较强的电测干扰及雷电冲击。

jinglingdemomo:

前辈，为啥12706.2包含的6-20kV的电缆，含有包带垫层；而12706.3包含的35kV的电缆，怎么却没有包带垫层呢？

按理说，应该是电压等级越高，要求越高呀？为啥12706.3的反而还不要包带垫层呢？

我刚才仔细看了12706.2，里面内衬层和隔离套，明确有要求要包带垫层，但是去仓库看了实物，很多都没有包带垫层，只有内衬层呢？

??     个人理解，12706.2和.3的非铠装电缆可以做内衬层但没必要做，铠装产品是必须做隔离套而非内衬层的，原因前文已经讲过，所以这一块你可以忽略他。顺便提一下，单芯电缆虽然用不了钢铠，但可以用不锈钢或者铝带，这种情况下依然要有隔离套的。

qwert54321:

你看的都是12706附录的假定直径部分，它的目的是为了让各个厂家在材料规格（如厚度、宽度）、挤塑厚度的选择及设定时，有一个统一的标准，能否作为你附件设计的参数使用，需要斟酌，下面我就你的几个问题说一下我个人理解（不一定对）：1.Dc是三层共挤后的假定直径，是包含导体、内屏、绝缘和外屏的，金属屏蔽不在此列。标准中没有给定内外屏的标称厚度，如前面所说，这里的目的也只是为了统一算法；2.内护套和这里的隔离套行外人（不是外行人）可以理解为同一个东西，顾名思义，隔离套的重点是“隔离”，中压铠装电缆因为有铜带和钢带双金属存在，如果直接接触会因为电位差产生电化学腐蚀，故必须挤包隔离套隔开，一般在低压产品时，可以叫内衬层或者内护套，而内衬层可以绕包也可以挤包；包带垫层只用于铅套电缆的假定直径计算，常规电力电缆可以忽略此处；附加垫层是铠装电缆绕包内衬层时需要附加的包带，目的是增加绕包厚度增强保护，故在假定直径计算时需加上这部分。3.同心导体有分为内导体和外导体，外导体的结构有点类似于钢丝铠装，查资料的确可以抗较强的电测干扰及雷电冲击。

jinglingdemomo:

前辈，为啥12706.2包含的6-20kV的电缆，含有包带垫层；而12706.3包含的35kV的电缆，怎么却没有包带垫层呢？

按理说，应该是电压等级越高，要求越高呀？为啥12706.3的反而还不要包带垫层呢？

我刚才仔细看了12706.2，里面内衬层和隔离套，明确有要求要包带垫层，但是去仓库看了实物，很多都没有包带垫层，只有内衬层呢？

??     个人理解，12706.2和.3的非铠装电缆可以做内衬层但没必要做，铠装产品是必须做隔离套而非内衬层的，原因前文已经讲过，所以这一块你可以忽略他。顺便提一下，单芯电缆虽然用不了钢铠，但可以用不锈钢或者铝带，这种情况下依然要有隔离套的。

qwert54321:

嗯嗯，是的！

前辈，有空讲讲，为啥很多三芯电缆没有包带垫层呗！因为GB里面是要求有，但是实物没有，我想，可能是我哪里理解有误。

谢谢！

qwert54321:

你看的都是12706附录的假定直径部分，它的目的是为了让各个厂家在材料规格（如厚度、宽度）、挤塑厚度的选择及设定时，有一个统一的标准，能否作为你附件设计的参数使用，需要斟酌，下面我就你的几个问题说一下我个人理解（不一定对）：1.Dc是三层共挤后的假定直径，是包含导体、内屏、绝缘和外屏的，金属屏蔽不在此列。标准中没有给定内外屏的标称厚度，如前面所说，这里的目的也只是为了统一算法；2.内护套和这里的隔离套行外人（不是外行人）可以理解为同一个东西，顾名思义，隔离套的重点是“隔离”，中压铠装电缆因为有铜带和钢带双金属存在，如果直接接触会因为电位差产生电化学腐蚀，故必须挤包隔离套隔开，一般在低压产品时，可以叫内衬层或者内护套，而内衬层可以绕包也可以挤包；包带垫层只用于铅套电缆的假定直径计算，常规电力电缆可以忽略此处；附加垫层是铠装电缆绕包内衬层时需要附加的包带，目的是增加绕包厚度增强保护，故在假定直径计算时需加上这部分。3.同心导体有分为内导体和外导体，外导体的结构有点类似于钢丝铠装，查资料的确可以抗较强的电测干扰及雷电冲击。

jinglingdemomo:

前辈，为啥12706.2包含的6-20kV的电缆，含有包带垫层；而12706.3包含的35kV的电缆，怎么却没有包带垫层呢？

按理说，应该是电压等级越高，要求越高呀？为啥12706.3的反而还不要包带垫层呢？

我刚才仔细看了12706.2，里面内衬层和隔离套，明确有要求要包带垫层，但是去仓库看了实物，很多都没有包带垫层，只有内衬层呢？

??     个人理解，12706.2和.3的非铠装电缆可以做内衬层但没必要做，铠装产品是必须做隔离套而非内衬层的，原因前文已经讲过，所以这一块你可以忽略他。顺便提一下，单芯电缆虽然用不了钢铠，但可以用不锈钢或者铝带，这种情况下依然要有隔离套的。

qwert54321:

嗯嗯，是的！

前辈，有空讲讲，为啥很多三芯电缆没有包带垫层呗！因为GB里面是要求有，但是实物没有，我想，可能是我哪里理解有误。

谢谢！

jinglingdemomo:

 学习了
