项目背景

西安某大学时我国最早兴办、享誉海内外的着名高等学府,是国家教育部直属重点大学。学校是“七五”“八五”重点建设单位,首批进入国家“211”和“985”工程建设学校。该校想要集成一个光强自动采集系统,用于控制步进电机的移动来实现对光程的控制,从而控制锁相放大器采集不同的光强参数,并将数据显示和保存。


项目需求

1、使用LABVIEW/CVI完成光强自动采集系统的开发;

2、通过VISA库实现对步进电机和锁相放大器的通信控制功能;

3、通过软件控制步进电机的移动来实现对光程的控制;

4、通过软件控制锁相放大器采集不同参数;

5、上位机软件完成数据显示和保存。

项目成果

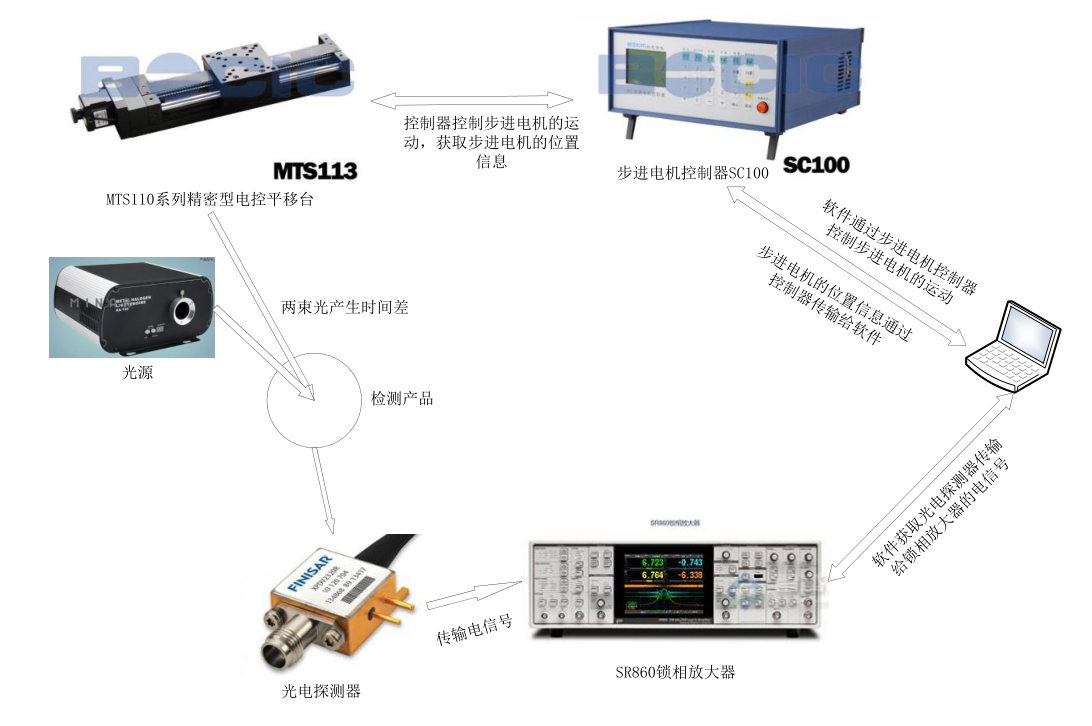

光强自动采集系统由计算机、步进电机控制器、电控平移台、光源、检测产品、光电探测器和锁相放大器组成。将计算机与步进电机控制器、锁相放大器连接起来。


计算机:计算机负责安装和运行系统软件。

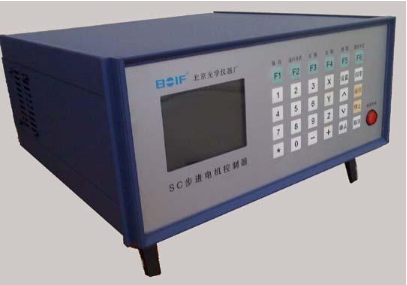

步进电机控制器:步进电机控制器使用RS232串口转USB线与计算机连接,高分辨率,实现微小位移;配备与电移台连接和与计算机连接的标准通讯接口;可提供源程序,允许用户二次开发。


步进电机控制器

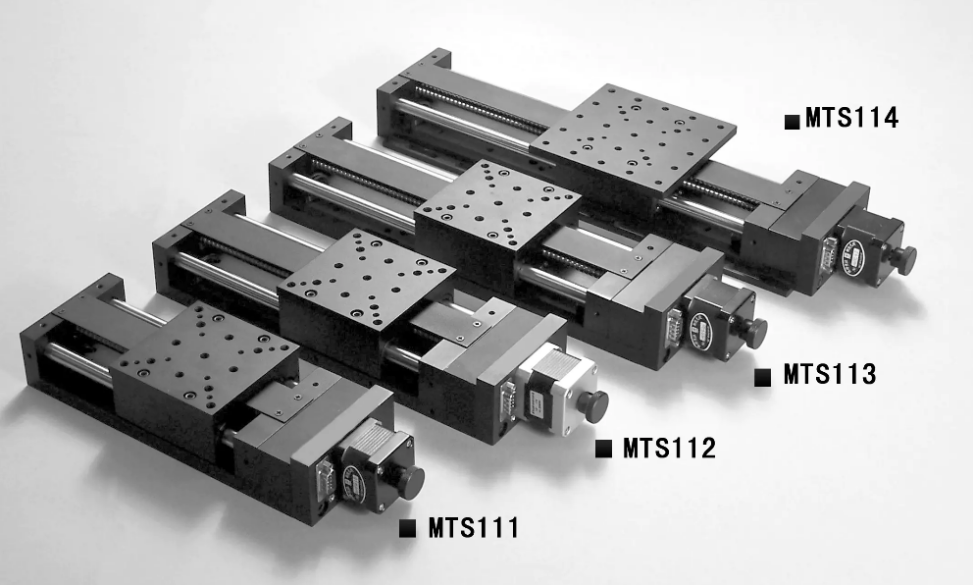

电控平移台(圆导轨+ 精密滚珠螺杆),高精度,低承载;标配计算机通讯接口;


电控平移台

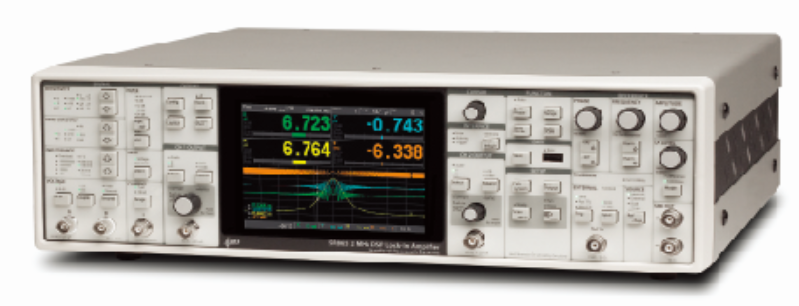

锁相放大器:锁相放大器使用GPIB通信电缆线连接。10MHz时基输入输出;触摸屏数据显示;GPIB,RS232,网络及USB接口;HDMI高清视频输出;


锁相放大器

软件界面

光强自动采集系统的软件部分由硬件连接、运行测试、数据处理和步进电机控制这四部分组成,各个模块的具体功能如下:

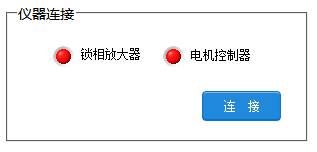

仪器连接界面将计算机与步进电机控制器、RS860锁相放大器连接起来;仪器连接成功之后,点击系统界面的连接按钮,正常连接两个LED灯亮,否则灭。

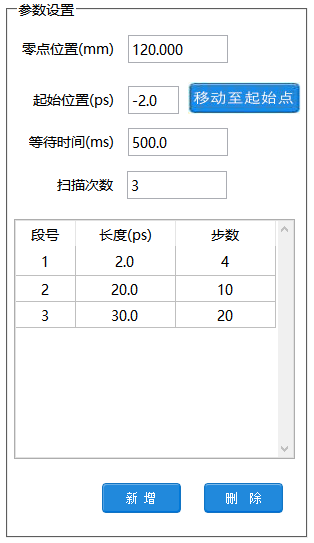

参数设置界面:通过软件设置扫描次数、起始位置、零点位置、段长、步数等参数,控制测试开始、暂停、停止、继续。


参数设置

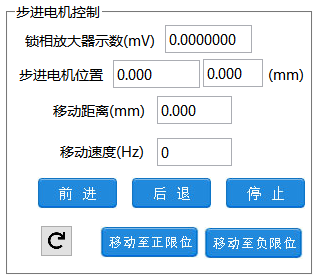

步进电机控制界面:用户在设置好参数之后,点击参数设置里面的图片1.png按钮,将步进电机移动至起始位置。然后点击图片2.png按钮开始测试。在测试过程中可以点击暂停、停止、继续按钮。


步进电机控制界面

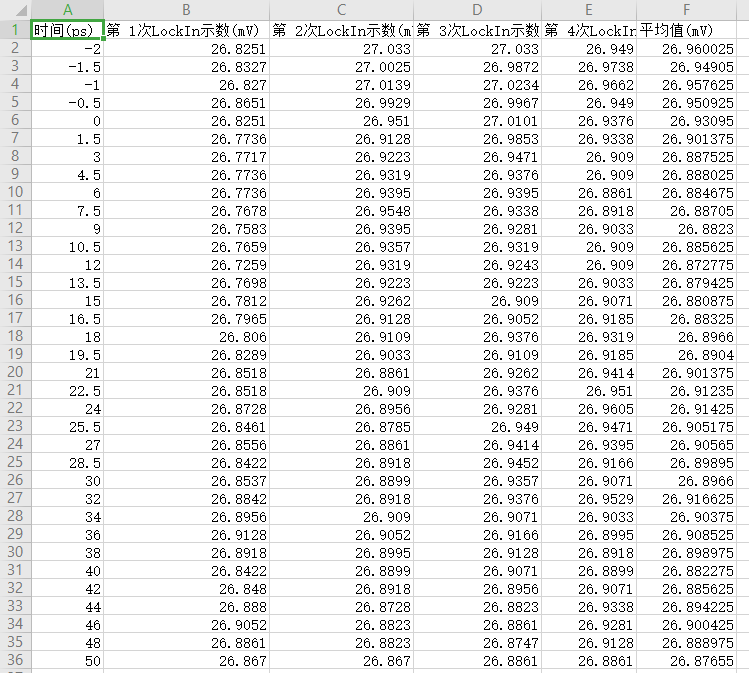

据保存界面用户在测试过程中操作了完成、暂停、停止按钮后,可以进行本次数据的保存。用户在保存数据时自己选择保存路径和文件名称。


数据保存

项目总结

纳米软件案例之光强自动采集系统现已完美交付,用户已经投入使用。纳米软件本着,诚实守信,服务至上的原则,助推更多企业实现智能制造,达到工业4.0标准。
