电线电缆网 > 线缆设计|参数计算 > 绞合外径的求算公式(完整版)
绞合外径的求算公式 - 无图版
1092995872 --- 2020-08-04 16:20:31
1
各位大侠:
镀锡铜线绞合:7*7*54/0.127。
求算一次绞合的绞合外径公式是:???
二次绞合的外径求算公式是:???
三次绞合的外径求算公式是:???
特务磊哥 --- 2020-08-04 16:33:20
2
一次
二次
三次
xiao120 --- 2020-08-04 17:19:03
3
1032165712 --- 2020-08-05 06:43:52
4
1092995872 --- 2020-08-05 08:18:10
5
特务磊哥:一次
二次
三次
按照上面的公式,第三次复绞的求算值(理论)与实际的量测值,有很大的误差(实际值小,理论值大)。是否还有一个绞合系数???
另:7*3*50/0.254的绞合结构求算绞合外径的公式又是怎样的呢?求教了。
雨枫 --- 2020-08-05 09:00:06
6
xiao120 --- 2020-08-05 09:35:37
7
xiao120 --- 2020-08-05 09:35:37
8
1223087636 --- 2020-08-05 16:51:59
9
特务磊哥:1092995872:一次
二次
三次
按照上面的公式,第三次复绞的求算值(理论)与实际的量测值,有很大的误差(实际值小,理论值大)。是否还有一个绞合系数???
另:7*3*50/0.254的绞合结构求算绞合外径的公式又是怎样的呢?求教了。这个是不是相当于算出54/0.127的绞合外径:√54*0.127*1.155=1.07 (一次绞合外径); 然后按照7根绞线来算?1.07*3绞合系数=3.21(2次绞合外径);然后3.21*3=9.63是第3次的绞合外径
游客 --- 2020-08-05 17:04:45
10
D束=SQRT((4N-1)/3)*d |
D复1=D束*2.79 |
D复2=D复1*2.79 |
特务磊哥 --- 2020-08-06 08:24:59
11
1223087636:特务磊哥:1092995872:一次
二次
三次
按照上面的公式,第三次复绞的求算值(理论)与实际的量测值,有很大的误差(实际值小,理论值大)。是否还有一个绞合系数???
另:7*3*50/0.254的绞合结构求算绞合外径的公式又是怎样的呢?求教了。这个是不是相当于算出54/0.127的绞合外径:√54*0.127*1.155=1.07 (一次绞合外径); 然后按照7根绞线来算?1.07*3绞合系数=3.21(2次绞合外径);然后3.21*3=9.63是第3次的绞合外径
是这么个意思 但是像其他人所说 还是需要个经验系数
1092995872 --- 2020-08-06 08:50:16
12
游客:
D束=SQRT((4N-1)/3)*d D复1=D束*2.79 D复2=D复1*2.79 计算结果受绞向和节距影响,同向与异向也存在差异,具体你自己要好好研究一番,这个很容易总结出经验系数的,祝你顺利
hx1470 --- 2020-08-06 09:01:35
13
hbmgj --- 2020-08-06 10:55:46
14
各位大侠:这个问题,20余年前,就有人花费精力验证过得,当年的老技术人员就毫无保留的告知了大家,一定有个经验系数,查20余年前的《电线电缆》杂志吧!生产橡套电缆的应该了解的。
1092995872 --- 2020-08-07 08:08:33
15
hbmgj:各位大侠:这个问题,20余年前,就有人花费精力验证过得,当年的老技术人员就毫无保留的告知了大家,一定有个经验系数,查20余年前的《电线电缆》杂志吧!生产橡套电缆的应该了解的。

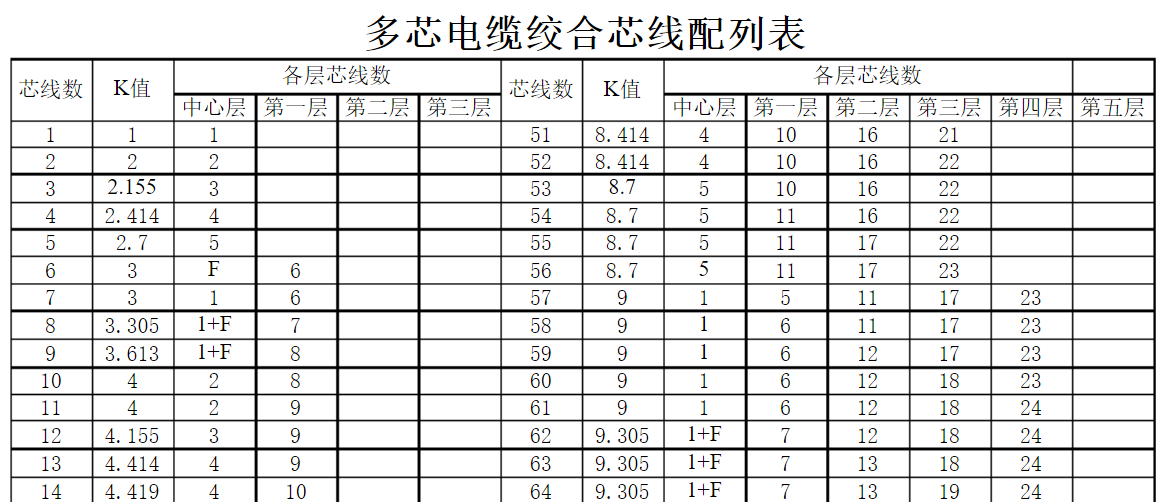

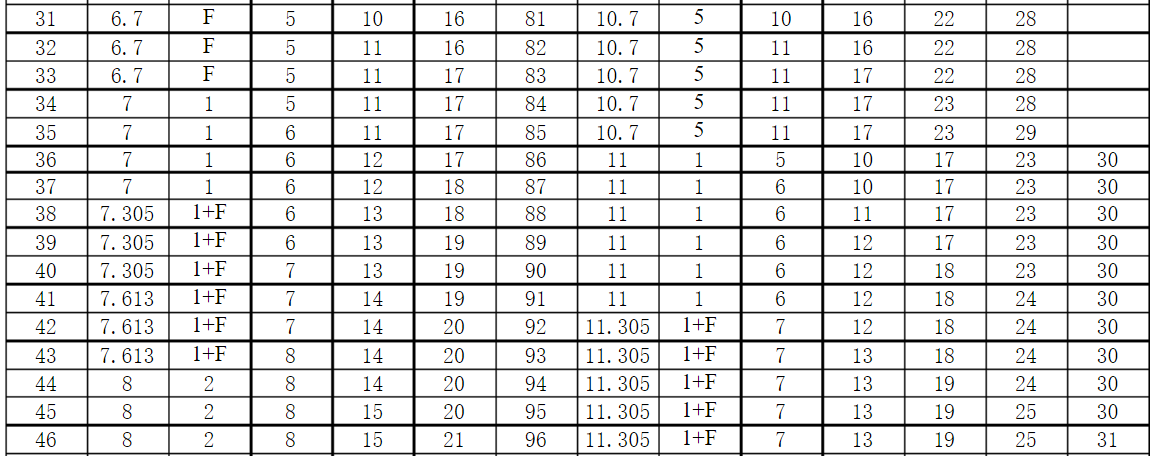

铜线的多次复绞的绞入系数K值翻了部分专业性的书籍,未曾得到很清晰的答案。但“无心插柳柳成荫”,收获了电缆《多芯电缆绞合芯线配列表》的K值表。
