EK30016电线电缆耐火燃烧试验机（联系电话13788900984/02167322075张小姐）

产品介绍：

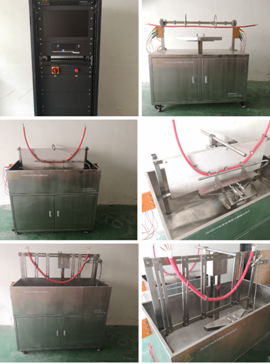

本试验机是我司依照GB/T 19666-2019研发设计的测试电线电缆耐火燃烧线路完整性的专用测试设备，已于2018年9月在国际线缆展上展示，是国内首台满足该标准的试验机。试验机包含控制柜、电气柜、耐火测试柜、耐火震动喷淋测试柜、耐火震动喷射测试柜，整套测试柜全部由不锈钢制作，美观耐腐蚀。涵盖GB/T 19666-2019标准内5个不同试验方法，分别对应5个耐火性能试验：N、NJ（外径20mm以下）、NJ（外径20mm以上）、NS（外径20mm以下）、NS（外径20mm以上）。

标准：

    GB/T 19666-2019、GB/T 19216、IEC 60331-2:2018、IEC 60331-1:2018

主要技术参数：

1.燃烧器：喷灯3个，喷嘴长度为500mm，配

有文丘里混合器；气源由2个质量流量控制

器提供；各燃烧器配有高压点火装置、火焰检测装置和温度校准装置2.三相变压器对样品施加电压：AC100V～1000V

可调，试样短路击穿电流2A

3.耐火测试柜：试样架一端安装有一个夹子固

定试样，另一端托架方便试样受热后纵向延

伸，电缆试样由耐高温金属环支撑，试验支

撑圆环内径为150mm，环截面直径为10mm

4.耐火震动喷淋测试柜：由不锈钢试验柜、不

锈钢支架、耐火云母板、震动装置、喷淋装

置等部分构成。喷淋装置包含电磁阀、流量

计、不锈钢喷淋管、挡水板组件等5.耐火震动喷射测试柜：由不锈钢试验柜、不

锈钢支架、震动装置、喷射装置等部分构成。

喷射装置包含电磁阀、流量计、符合GB

4208-2017标准的不锈钢喷水嘴等

6.监控试验过程中的电流、电压、试验结果

7.试样短路、断路停止供火并切断电压，故障提示

8.外形尺寸：

控制箱：600mm×600mm×1700mm

电气柜：600mm×600mm×1700mm

水流量控制柜：400mm×300mm×650mm

耐火测试柜：1160mm×530mm×1160mm

耐火震动喷淋测试柜：1220mm×670mm

×1230mm

耐火震动喷射测试柜：1520mm×700mm

×1530mm

9.电源：AC 380V  50/60Hz  20A

10.气源：压缩空气、丙烷（客户自备）

11.燃烧室：3000mm×3000mm×3000mm（选配）
