随着移动通信的高速发展使得射频同轴电缆的需求增加,因而分析同轴电缆的衰减因素对我们科学决策有着重要意义。电缆的衰减表示电缆在行波状态下工作时传输功率或电压损耗程度。下面我们就来分析下射频同轴电缆衰减受哪些因素影响。

衰减是射频电缆最重要的参数之一,它反映了电磁能量沿电缆传输时的损耗大小。电缆的衰减表示电缆在行波状态下工作时传输功率或电压损耗程度。电缆的衰减越大,则表明信号的损耗越严重,导电率的金属来制造内导体,而为了提高,当然电缆的传输效率也越差。

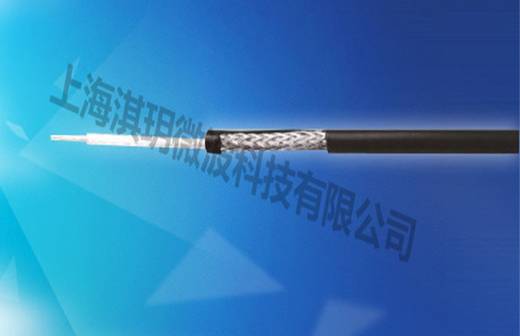

RG180电缆

一、原材料

(1)绝缘:射频电缆主要由导体、绝缘、护套以及铠甲等部分组成,其导体起电信引导作用,绝缘是传输介质,护套和铠甲起保护作用。原材料体、绝缘、外导体。在3G以下频段,金属衰减所占的比例远大于介质衰减所占比例。也就是说,电缆内外导体材料的性能对电缆的衰减的影响最大。通过计算,内导体材质对衰减的影响要比外导体材质对衰减的影响更大一些。所以说,电缆在生产制造过程中,首先要考虑内外导体的材质及性能,特别是内导体的外表面和外导体内表面的质量,因为肌肤效应和临近效应。到达2G频段时,介质衰减也是不容忽视的。由于绝缘层基本均采用的发泡结构,从实际的情况来看,发泡度是影响电缆介质衰减、特性阻抗等参数的最主要因素。

(2)内导体: 内导体是主要的导电元件,由于内导体位于导体内部,其尺寸要比外导体小的多,因此电缆的总损耗主要由内导体的电阻所引起。为了减少电缆的损耗,要求其内导体的电阻尽可能低些,通常都采用高导电率的金展来制造内导体,而为了提高电缆的耐高温能力以及机械强度,还采用各种镀层处理以及双金属材料组合结构。

二、驻波比

由于电缆本身的结构及生产过程中的不均匀,电压驻波比必然存在,部分能量通过多次传输一一反射,最终又返回到发射端。这种能量的损失,也是影响电缆衰减的因素。

三、外导体

外导体和内导体一样,也是起导电作用的结构元件。但外导体尺寸要比内导体大得多,因此对外导体材料的导电率要求没有内导体那么高,比如可采用铝来米代替铜作外导体,而对于电缆的总衰减影响不大。同轴电缆的外导体同时起着道题和屏蔽的作用,其机械、物理性能以及密封性对于电缆成品的质量有很大影响,因此外导体的结构形式以及制造工艺的控制都十分重要。

在实际选用射频电缆的时候,应考虑到它的特性阻抗、额定功率、衰减量和能承受的最高工作电压。在无线电通讯、广播电视的射频传输中,要结合发射机输出的射频阻抗,输出功率、和可能达到的峰值电压,并且留下一定的余量,结合使用的环境条件,选择合适的电缆。
