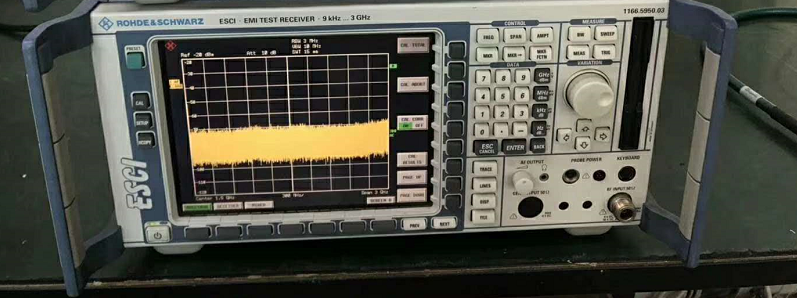

德国R&S罗德与施瓦茨EMI测试接收机

德国R&S罗德与施瓦茨EMI测试接收机ESR系列概述

R&S?ESR 是一种 EMI 测试接收机，频率范围介于 10 Hz 至 26.5 GHz 且符合 CISPR 16-1-1 标准。 该接收机可以通过传统步进式频率扫描或者在极高的速度下通过基于 FFT 的时域扫描测量电磁干扰。 与此同时，R&S?ESR 亦可作为一款功能全面的强大的信号及频谱分析仪，适用于实验室应用。 借助实时频谱分析功能以及广泛的诊断工具，该测试接收机能够用来详细分析干扰信号及其历史记录。 R&S?ESR 采用结构清晰的菜单以及直观化的触摸屏，在任何模式下操作都十分方便。

德国R&S罗德与施瓦茨EMI测试接收机ESR系列特点

★ EMI 测试接收机与信号/频谱分析仪集于一体
★ 符合 CISPR 16-1-1 第 3.1 版
★ 使用集成的 20 dB 前置放大器预选
★ 分辨率带宽符合 CISPR 标准且可选择使用 10 Hz 至 1 MH的十进位步长(MIL STD-461、DO-160)
★ 超快速时域扫描(选项)或传统步进式频率扫描
★ 进行频跨高达 40 MHz 的实时频谱分析，以便详细调查干扰(选项)
★ 高分辨率的时域显示 (50 μs)
★ 自动测试程序
★ 中频分析(选项)

ESPI系列型号：

ESPI系列详细信息：

PRFs ≥ 10 Hz 时完全符合认证级的干扰测量
? 接收机模式下总测量不确定度为 1.5 dB （≤ 3 GHz）
? 1 dB 压缩 0 dBm 标称值
? 使用前置放大器时的平均显示噪声电平典型值为 –155 dBm （1 Hz），f < 1 GHz
? 十一个预选滤波器，频率高达 3GHz（R&S?ESPI-B2 选件）
? 20dB 前置放大器 （R&S?ESPI-B2 选件）
? 分辨率带宽满足 CISPR 16-1-1 标准
? 检波器符合 CISPR 16-1-1 标准：峰值、准峰值、平均值、有效值、CISPR-平均值、有效-平均值

实验室应用领域的频谱分析功能
? 包括高端频谱分析仪 （R&S?FSP）
? 具有一般性实验室应用所需的丰富测量功能和评估功能

操作简单直接，强大的分析功能，能快速获得精确的测量结果
? 与所有的罗德与施瓦茨现代 EMI 测试接收机一样方便友好的用户界面
? 采用列表格式的扫描设置
? 可同时测量多达三条迹线进行并行评估
? 自动和交互式测试程序使测量快速、可靠
? 兼具 EMI 测试接收机和频谱分析仪双重功能
? 持续柱状图显示和光标功能使测量更为精确
? 可利用罗德与施瓦茨可远程控制的线路阻抗稳定网络 （LISN） 进行自动骚扰电压测量
? 预定义修正因子
? 提供民用标准的限值库
? 通讯或广播网络场强覆盖的测量速率非常快（R&S?ESPI-K50 选件）
? 另有带宽在 5.6 MHz 和 8 MHz 之间、符合 DVB-T 地面 DVB 网络标准（R&S?ESPI-K50 选件）的各种信道滤波器。

可*集成在工作环境中
? 通过下列选件可轻松实现扩展或升级
o 标量网络分析
o 射频电平测量
o 调制测量
? 像 PC 一样具有丰富的文档管理和联网功能
? 利用 R&S?ES-SCAN 和 R&S?EMC32 EMI 测量软件可在电脑控制下进行骚扰测量，并且具有自动 EMI 测试程序
? 免费固件更新，*落伍

坚固耐用和环保，适合现场使用
? 提供户外使用的外壳选件
o 边角采用减震设计、手柄、便携包
? 可利用直流电源和电池组（选件）直接工作，无需使用交流电源
? 使用闪卡选件可扩展环境规格
? 环保型设计
o 用材省
o 带有标签，材料便于识别
o 可回收外壳
