各位大佬请教下，电缆一层绕包搭盖20%的话，你们算直径增加值都是算几倍，1倍   1.5倍 2倍  ，是从这3个数值里边取还是有个计算公式；如果是30% ，40%呢 都怎么计算，在线等哈

特务磊哥 --- 2020-11-25 09:35:07

2


gwalm1984 --- 2020-11-25 10:23:12

3

特务磊哥:


我会算假设直径 我就想知道你们算产品耗材的时候包带后直径加多少 后续的耗材还需要包带后直径计算呢

特务磊哥 --- 2020-11-25 10:43:12

4

特务磊哥:


gwalm1984:

我会算假设直径 我就想知道你们算产品耗材的时候包带后直径加多少 后续的耗材还需要包带后直径计算呢

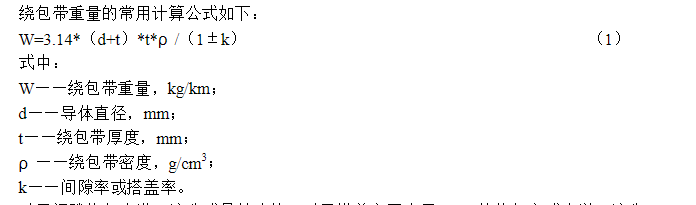

可以把t当做前序外径   这个公式不需要包带后外径

47752776 --- 2020-11-25 11:19:30

5

上海欧勒测控系统有限公司主要从事，测径仪，工频火花机，感应预热器，色母料混料机的生产和销售，大品牌质量保证，欢迎有需要的客户咨询洽谈。电话：15021565116（微信同号）
jieyu --- 2020-11-25 11:27:25

6

4楼正解
gwalm1984 --- 2020-11-25 14:31:47

7

特务磊哥:


gwalm1984:

我会算假设直径 我就想知道你们算产品耗材的时候包带后直径加多少 后续的耗材还需要包带后直径计算呢

特务磊哥:


可以把t当做前序外径   这个公式不需要包带后外径

是我说的不清楚还是你理解的有错误，我没问绕包重量怎么计算；假如成缆外径10mm，绕包一层搭盖率30%厚度0.5mm的带子，请问绕包后直径是多少

yxw130 --- 2020-11-25 14:53:30

8

绕包层数N   带厚t   外径增加值D=（2*n+1）*t         层数大于3可以取：2*n*1.3*t（验证过误差不大）
特务磊哥 --- 2020-11-25 15:04:52

9

特务磊哥:


gwalm1984:

我会算假设直径 我就想知道你们算产品耗材的时候包带后直径加多少 后续的耗材还需要包带后直径计算呢

特务磊哥:


可以把t当做前序外径   这个公式不需要包带后外径

gwalm1984:

?是我说的不清楚还是你理解的有错误，我没问绕包重量怎么计算；假如成缆外径10mm，绕包一层搭盖率30%厚度0.5mm的带子，请问绕包后直径是多少?

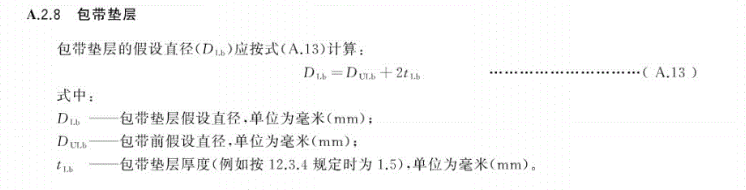

你如果要实际的外径是多少  需要实际去测量   如果你要理论上的假定直径  就是我发的第一张截图  那是GB/T 12706-2020最新版标准里的要求

gwalm1984 --- 2020-11-25 15:47:02

10

特务磊哥:


gwalm1984:

我会算假设直径 我就想知道你们算产品耗材的时候包带后直径加多少 后续的耗材还需要包带后直径计算呢

特务磊哥:


可以把t当做前序外径   这个公式不需要包带后外径

gwalm1984:

?是我说的不清楚还是你理解的有错误，我没问绕包重量怎么计算；假如成缆外径10mm，绕包一层搭盖率30%厚度0.5mm的带子，请问绕包后直径是多少?

特务磊哥:

你如果要实际的外径是多少  需要实际去测量   如果你要理论上的假定直径  就是我发的第一张截图  那是GB/T 12706-2020最新版标准里的要求

我就想知道你们家是怎么计算的 你们家给客户报价的时候总得有个理论计算消耗吧 不然我发帖子干嘛 我就想知道大家都是怎么往上累加的外径

gwalm1984 --- 2020-11-25 15:56:54

11

yxw130:

绕包层数N   带厚t   外径增加值D=（2*n+1）*t         层数大于3可以取：2*n*1.3*t（验证过误差不大）

你这公式里边与搭盖率无关可以吗？ 搭盖率50%就是两层了， 你的这个公式应该是跟你家的绕包搭盖率搭配着来的吧 请问下你家的搭盖率是多少

特务磊哥 --- 2020-11-26 08:25:36

12

特务磊哥:


gwalm1984:

我会算假设直径 我就想知道你们算产品耗材的时候包带后直径加多少 后续的耗材还需要包带后直径计算呢

特务磊哥:


可以把t当做前序外径   这个公式不需要包带后外径

gwalm1984:

?是我说的不清楚还是你理解的有错误，我没问绕包重量怎么计算；假如成缆外径10mm，绕包一层搭盖率30%厚度0.5mm的带子，请问绕包后直径是多少?

特务磊哥:

你如果要实际的外径是多少  需要实际去测量   如果你要理论上的假定直径  就是我发的第一张截图  那是GB/T 12706-2020最新版标准里的要求

gwalm1984:

我就想知道你们家是怎么计算的 你们家给客户报价的时候总得有个理论计算消耗吧 不然我发帖子干嘛 我就想知道大家都是怎么往上累加的外径

这标准上已经告诉你了啊  前序外径+2倍包带厚度

特务磊哥 --- 2020-11-26 08:46:10

13

yxw130:

绕包层数N   带厚t   外径增加值D=（2*n+1）*t         层数大于3可以取：2*n*1.3*t（验证过误差不大）

gwalm1984:

你这公式里边与搭盖率无关可以吗？ 搭盖率50%就是两层了， 你的这个公式应该是跟你家的绕包搭盖率搭配着来的吧 请问下你家的搭盖率是多少

如果是这么大的搭盖率  那是超过国标了  企标怎么定企业自己说的算

CGCB --- 2020-11-26 19:07:20

14

50%是4倍，40%也是4倍
shanze614 --- 2020-11-30 09:26:19

15

绕包后外径=绕包前外径+3×包带层数×包带厚度
delin84 --- 2020-11-30 10:48:31

16

按1.4计算，接近实际外径
gwalm1984 --- 2020-11-30 17:21:45

17

特务磊哥:


gwalm1984:

我会算假设直径 我就想知道你们算产品耗材的时候包带后直径加多少 后续的耗材还需要包带后直径计算呢

特务磊哥:


可以把t当做前序外径   这个公式不需要包带后外径

gwalm1984:

?是我说的不清楚还是你理解的有错误，我没问绕包重量怎么计算；假如成缆外径10mm，绕包一层搭盖率30%厚度0.5mm的带子，请问绕包后直径是多少?

特务磊哥:

你如果要实际的外径是多少  需要实际去测量   如果你要理论上的假定直径  就是我发的第一张截图  那是GB/T 12706-2020最新版标准里的要求

gwalm1984:

我就想知道你们家是怎么计算的 你们家给客户报价的时候总得有个理论计算消耗吧 不然我发帖子干嘛 我就想知道大家都是怎么往上累加的外径

特务磊哥:

这标准上已经告诉你了啊  前序外径+2倍包带厚度

咱们不在一个频道上，我说了半天你都没看懂我要表达的意思，是我表达的不够准确，还是你...........

liuhang222 --- 2020-12-01 15:51:44

18

各个厂子的工艺不同，但是基本上大同小异。
一般按4倍来算的。
就是说10mm的绞线径，0.05mm的包带厚度的话，
缠上包带后的线径为10.2mm。
如果覆盖率在25%（1/4）一下的话，根据实际需求，
理论计算值可以是2倍，也就是说10mm线径，0.05mm的包带厚度的话，
缠上包带后的线径可以设定为10.1mm。

实际上最后外皮的厚度可以找回这部分的差，所以，2倍也好，4倍也好，基本没有太大影响。
