电线电缆网 > 电气装备用线缆 > BVR4mm²19/0.52如何束线圆整?(完整版)

BVR4mm²19/0.52如何束线圆整? - 无图版

basangzi --- 2021-01-06 21:35:14

1

BVR4mm219/0.52如何束线圆整?

翻遍了论坛里各位大佬介绍的经验,都没有达到较好的圆整度。

2008年的630束线机,采用1+6+12一次性束丝,单丝伸长率22~28,模具为2.7,压模前加了个引导模,放线架(卧式)全部换了新的刹车皮带,每个张力枪调整均匀,放线顺畅,没有卡顿。速度在700转束丝圆整结果还能接受,但提速至1000转,束丝圆整度就差了,间隔有1~2根铜线突出,有的地方呈扁状,外径比700转束丝的外径大。

另外,有个问题请教诸位,压线模具是固定好还是给它自由甩动的好?

1092995872 --- 2021-01-07 07:50:18

2

请问引导模是多大的?
引导模与梅花板的距离是多少?
我们束绞时,压线模都是固定的。
870382372 --- 2021-01-07 07:52:00

3

二次绞合很圆整
anan204 --- 2021-01-07 08:12:43

4

分线板一线一孔 收放线张力稳定即可 最好是主动放线
lgzh63 --- 2021-01-07 08:25:32

5

速度高低对圆整度有影响,并且不同的设备表现不一样;同一台设备,工艺不同,速度对圆整度的影响也不一样。
特务磊哥 --- 2021-01-07 09:12:27

6

单丝张力小了
游客 --- 2021-01-07 15:59:02

7

我认为束线模固定的好
basangzi --- 2021-01-09 08:29:31

8

1092995872:

请问引导模是多大的?

引导模与梅花板的距离是多少?
我们束绞时,压线模都是固定的。

引导模是2.71mm,穿线板是一孔一线,压线模同事说不能固定。不知道原理何在?

我们的引导模与梅花板间距是100mm左右。

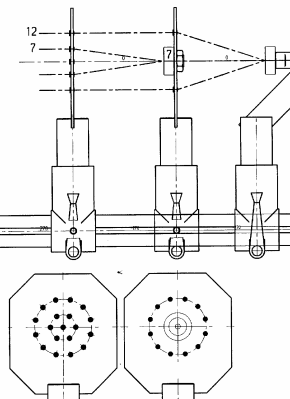

我们曾经采用如图的穿线方式,压模和节径比不变,缩短引导模与梅花板间距为100mm和40mm两种情况,但束线圆整度效果都更差。

basangzi --- 2021-01-09 08:31:27

9

节径比为14倍。
basangzi --- 2021-01-09 08:37:03

10

特务磊哥:

单丝张力小了

放线张力枪的摆动杆在90°时,每个都调到0.6kg的力度。

chicheng --- 2021-01-09 12:21:10

11

我可以帮你处理掉此问题。
weizi2 --- 2021-01-09 13:10:11

12

chicheng:

我可以帮你处理掉此问题。

版主:愿闻其详,不胜感激!

basangzi --- 2021-01-09 17:09:50

13

chicheng:

我可以帮你处理掉此问题。

版主:愿闻其详,不胜感激!QQ503589837

moveitgogo --- 2021-01-25 13:20:05

14

束线模大了!改为2.5或者稍小一点的模试试!要束线圆,束线模大了是不可能实现的!19股用CAD模拟作图,绞合系数为4.86,理论外径2.52.束线模稍紧压小,外观应该会比较漂亮的!(纯理论分析)
a395033127 --- 2021-01-26 13:43:29

15

BVR4mm219/0.52?是4平方还是多少?4mm是直径,还有我们公司BVR 35m㎡的是158/0.52mm结构,描述的时候细节不要漏了
skyfucker --- 2021-05-27 10:16:32

16
