安捷伦 N5182B  6G 射频矢量信号发生器(660选件)

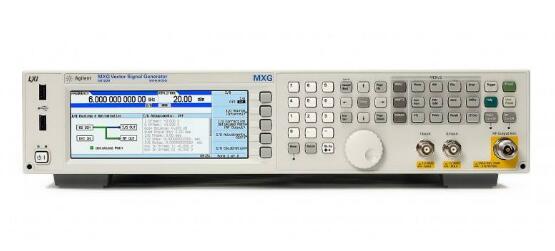

Keysight N5182B信号发生器


N5182B MXG X 系列射频矢量信号发生器主要特性与技术指标



【详细说明】

N5182B主要特性与技术指标

信号特征

9 kHz ~ 3 或 6 GHz

在 3 GHz 时提供 +24 dBm 指定功率,带有电子衰减器

1 GHz 和 20 kHz 偏置时,相位噪声为 -146 dBc

≤-73 dBc ACP W-CDMA 64 DPCH 和 <0.4% EVM 160 MHz 802.11ac

调制和扫描

AM、FM、?M 和窄脉冲

10 MHz 多功能发生器和低频输出

数字步进和列表扫描模式

l/Q 调制:ASK、FSK、MSK、PSK、QAM 、定制 I/Q

基带生成和信号生成

160 MHz 内置基带发生器(+/- 0.2 dB 平坦度):任意波形和实时 I/Q 信号

1 Gsa 回放存储器和 30 GB 内置或 8 GB 外置移动闪存卡

任意信号和实时信号:LTE、HSPA+、WLAN、GNSS、DVB 等 – 信号生成

使用 N5102A 的数字 I/O、MIMO 和射频衰落以及 PXB 基带发生器和通道仿真器完成多通道基带生成

自动和通信接口

1000BaseT LAN、LXI、USB 2.0 和 GPIB

SCPI、IVI-COM、MATLAB 驱动器

向后兼容 ESG、MXG、PSG 和 8648x 等

Agilent USB 功率探头可以兼容嵌入式显示和 SCPI 控制



描述

MXG 矢量信号发生器可在以下应用和解决方案中使用:

蜂窝通信

用于数字预失真的示例配置

无线连通性

无论您想要线性射频链路还是经过优化的链路预算,MXG 都能满足您的需求:相位噪声、ACPR、通道编码等。利用 MXG 大程度地提升您的器件和设计性能。

利用优异的硬件性能生成您所需的信号

利用的相位噪声和杂散性能,以测试雷达接收机的灵敏度、表征 ADC 或混频器信噪比、查找接收

机带外抑制

利用业界*的 ACPR 和输出功率,驱动功率放大器并表征非线性特性

- 利用唯的、均衡的 160 MHz 射频带宽综合解决方案,以测试宽带接收机和元器件(例如 802.11ac WLAN)

使用最复杂的应用来测试广泛的信号

使用 Signal Studio 软件,支持针对蜂窝通信、无线连通性、视频和跟踪/导航应用的多种技术

使用实时功能仿真 LTE、GNSS 和 DVB 等实际信号

充分利用 1 GSa 回放存储器,使用独有的波形执行长时间、随时间变化的接收机功能测试
