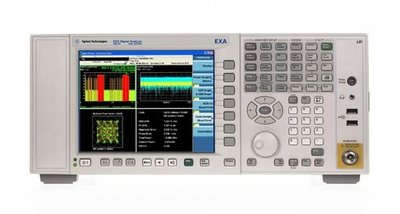

Keysight N9010B EXA信号分析仪（544选件）

?蒋

使用快速、灵活的 EXA 应对各种需求

获得对毫米波测量结果高效的分析

利用优异的电平精度、DANL 和 TOI，探测大信号遮蔽下的最小信号

使用列表扫描模式，在不连续的频率点上快速执行功率测量

X 系列测量应用软件可以简化测试

技术指标

了解详细信息: 查看技术资料

频率	无
频率选件	3.6、7、13.6、26.5、32、44 GHz，使用混频器可达 1.1 THz
最大分析带宽	40 MHz
带宽选件	标配 25，40 MHz
最大实时带宽	无
实时带宽选件	无
1 GHz 时的 DANL	-163 dBm
1 GHz 时，10 kHz 频偏处的相位噪声	-109 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声	-109 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声	-136 dBc/Hz
总体幅度精度	±0.27 dB
三阶截获（TOI），1 GHz 时	+18 dBm
1 GHz 时的最大三阶动态范围	112 dB
应用——通用	89600 VSA 软件模拟解调噪声系数相位噪声脉冲 MATLAB
应用——蜂窝	GSM/EDGE LTE/LTE-Advanced NB-IoT W-CDMA/HSPA/HSPA+
应用——无线连通性	Bluetooth? (BR/EDR/LE4.2/5.0) Short Range Communications (ZigBee, Z-Wave) WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
应用——数字视频	无
性能水平	◆◆◆◇◇◇
标准衰减器衰减范围	60 dB
标准衰减器步进	10 dB
100% 截获概率的最短信号持续时间	无
信掩比 > 60 dB 时的可检测信号持续时间	无
无杂散动态范围	无
多域带宽	无
显示视图	无
触发	电平射频猝发线路外置周期
使用频率模板触发的应用软件	无
2 GHz 时的 DANL，不配备前置放大器	-150 dBm
10 GHz 时的 DANL，不配备前置放大器	-147 dBm
可用应用	是
台式	是
