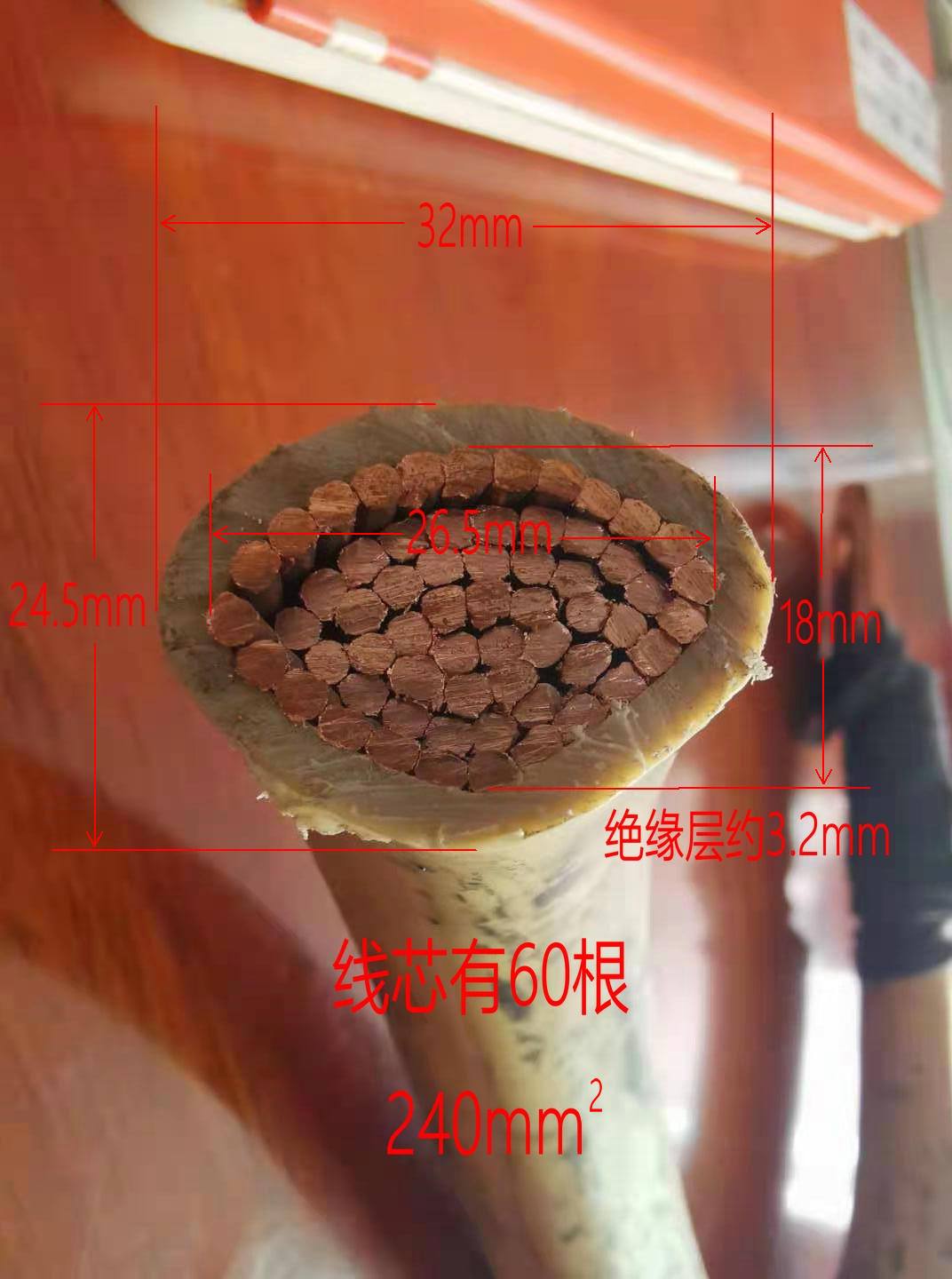

客户寄回来一段电缆，用在矿井里面的，线芯和绝缘都是三角形，240mm2，跟常见的YJV22交联聚乙烯电缆不太一样。我测绘了一些尺寸，论坛的大佬帮忙看看，这是什么型号的电缆，执行标准是多少？谢谢！

cgmw1111:

首先，你这60根铜丝，应该是300的，不是240.       从形状上看，你这个是扇形导体，所以电缆应该是低压电缆，图片上看绝缘材料多半是交联料，也可能是PVC，这个要过手了才知道。   如果确实有钢带铠装，那么型号就是YJV22-0.6/1         我不知道你那是什么井，如果是煤矿，也有可能是MYJV22-0.6/1           当然，你测的绝缘厚度比标称厚度确实厚太多了，这不排除是电缆挤出工序控制不严做厚的。相对来说，你给的资料太少，只有一根绝缘，并不能准确判断。

感谢朋友的热心回复！

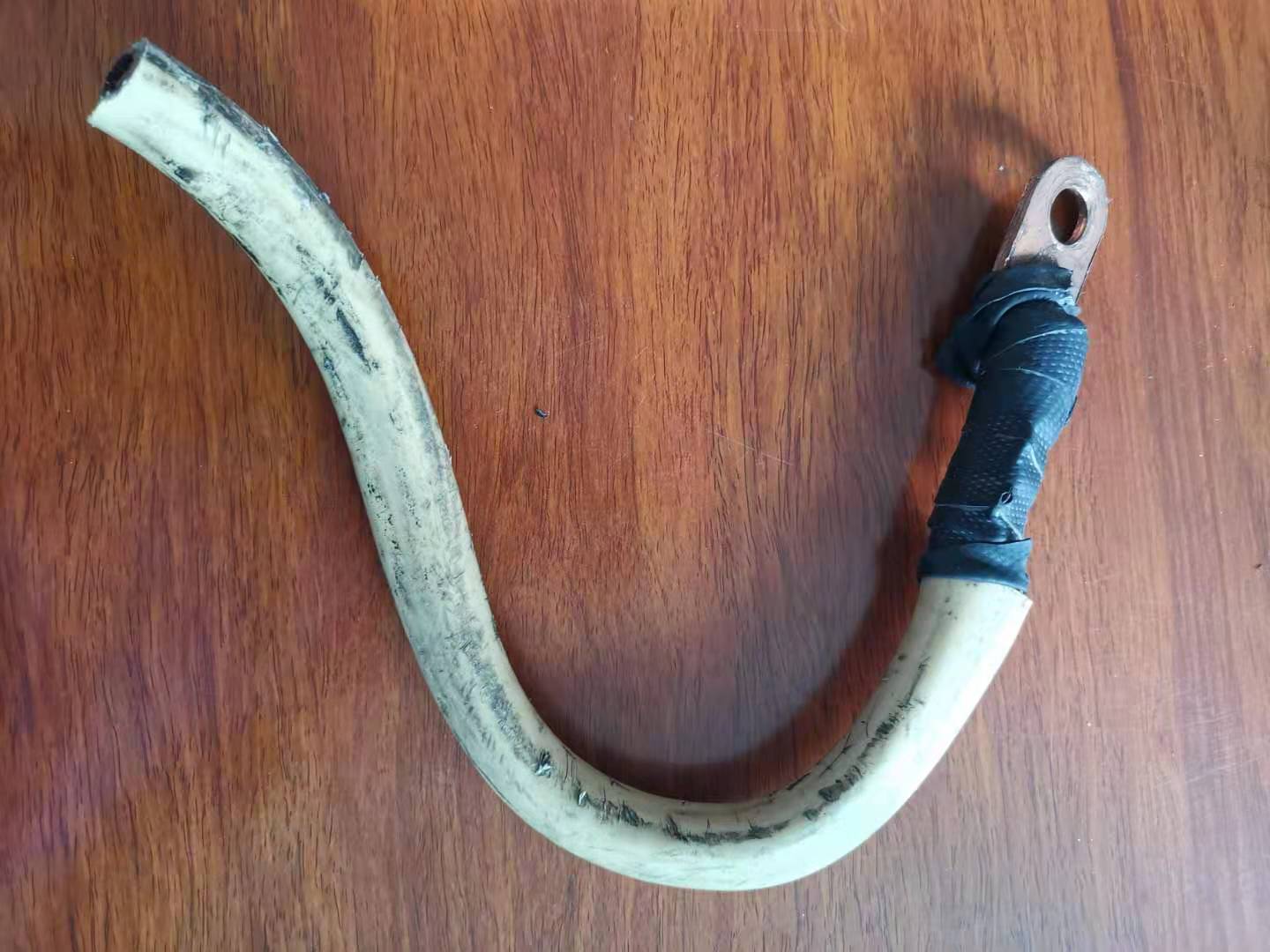

这个电缆只有这一截，因为寄回来只有这么多，对于您提的问题和建议，给您回复下。

1、电缆截面，应该是240，因为头上的端子，型号是240，不过不排除电缆非标，偷了线芯，把300做的只有240。

2、电缆线芯是扇形导体，电缆应该是中压电缆，毕竟客户找我们买的附件都是10kV的，因为是用在10kV系统，如果是1kV的电缆，那不是早出事故了？不过也不排除，为了提高安全等级，有意拿高一等级的附件做绝缘防护。

3、绝缘料，我真不知道是啥。我只见过交联聚乙烯和软电缆的，其他的咱也不清楚，只能请教大佬们啦。

4、外层，是有铠装的，这个是客户把外层剥掉，只给寄了绝缘层和线芯这一截。

余下的俺也没补充的了，再次感谢前辈的回复！

quguangan:

10KV的话那导体屏蔽呢？都没有啊。。

看这导体那么松散不像高压电缆。

我也正纳闷这个事情呢

yuqile:

1、按你这绝缘厚度，绝对不是10KV电缆，最多是3.6/6KV；

2、3.6/6KV及以上电缆，不管是煤矿用橡套软电缆还是煤矿用电力电缆至少有导体屏蔽，大部分有绝缘屏蔽。你图片上没看出来，

3、3.6/6KV及以上电缆导体紧压系数高，图片上很松散，同时工艺一般采用三层共挤，你这图片上明显没有；

综上：我同意3楼说法，应该是低压0.6/1KV电缆，至于绝缘厚的原因猜测为：工艺控制不严或者是知道系统电压高，故意增加绝缘厚度，提高耐压能力。

噢，这么一说我就理解了。

顺带请教个问题，也是困扰我几周的问题，如果把1kV或3kV的电缆，把绝缘加厚，没有内外屏蔽，可以用到10kV线路吗？

可以的话，是为什么？不可以，是为什么？

还有，这样子，试验能过吗？国标的各种试验项目。

有劳您了，帮忙释疑，谢谢前辈！

yuqile:

1、按你这绝缘厚度，绝对不是10KV电缆，最多是3.6/6KV；

2、3.6/6KV及以上电缆，不管是煤矿用橡套软电缆还是煤矿用电力电缆至少有导体屏蔽，大部分有绝缘屏蔽。你图片上没看出来，

3、3.6/6KV及以上电缆导体紧压系数高，图片上很松散，同时工艺一般采用三层共挤，你这图片上明显没有；

综上：我同意3楼说法，应该是低压0.6/1KV电缆，至于绝缘厚的原因猜测为：工艺控制不严或者是知道系统电压高，故意增加绝缘厚度，提高耐压能力。

jinglingdemomo:

噢，这么一说我就理解了。

顺带请教个问题，也是困扰我几周的问题，如果把1kV或3kV的电缆，把绝缘加厚，没有内外屏蔽，可以用到10kV线路吗？

可以的话，是为什么？不可以，是为什么？

还有，这样子，试验能过吗？国标的各种试验项目。

有劳您了，帮忙释疑，谢谢前辈！

绝对不可以！1.首先10kv应该用圆导体，使电场尽可能均匀；2.额定电压3kv及以上应该导体屏蔽，如果没有导体屏蔽，那么在导体单丝凸起的地方电场会集中，同时导体和绝缘之间由于存在间隙，会造成气隙放电，在导体发热和放电的作用下用不了长时间绝缘就会被击穿。3.电缆也应该有金属屏蔽来对电场屏蔽，防止绝缘表面发生滑闪放电；金属屏蔽表面也有可能电场集中和产生气隙，所以需要在绝缘和金属屏蔽加入绝缘屏蔽来均衡电场、消除气隙。

4.如果1kv或者3kv送检，那怎么给你试验呢，按1kv？3kv？还是10kv？如果按10kv，结构就不合格

yuqile:

1、按你这绝缘厚度，绝对不是10KV电缆，最多是3.6/6KV；

2、3.6/6KV及以上电缆，不管是煤矿用橡套软电缆还是煤矿用电力电缆至少有导体屏蔽，大部分有绝缘屏蔽。你图片上没看出来，

3、3.6/6KV及以上电缆导体紧压系数高，图片上很松散，同时工艺一般采用三层共挤，你这图片上明显没有；

综上：我同意3楼说法，应该是低压0.6/1KV电缆，至于绝缘厚的原因猜测为：工艺控制不严或者是知道系统电压高，故意增加绝缘厚度，提高耐压能力。

jinglingdemomo:

噢，这么一说我就理解了。

顺带请教个问题，也是困扰我几周的问题，如果把1kV或3kV的电缆，把绝缘加厚，没有内外屏蔽，可以用到10kV线路吗？

可以的话，是为什么？不可以，是为什么？

还有，这样子，试验能过吗？国标的各种试验项目。

有劳您了，帮忙释疑，谢谢前辈！

Humblebrag:

绝对不可以！1.首先10kv应该用圆导体，使电场尽可能均匀；2.额定电压3kv及以上应该导体屏蔽，如果没有导体屏蔽，那么在导体单丝凸起的地方电场会集中，同时导体和绝缘之间由于存在间隙，会造成气隙放电，在导体发热和放电的作用下用不了长时间绝缘就会被击穿。3.电缆也应该有金属屏蔽来对电场屏蔽，防止绝缘表面发生滑闪放电；金属屏蔽表面也有可能电场集中和产生气隙，所以需要在绝缘和金属屏蔽加入绝缘屏蔽来均衡电场、消除气隙。

4.如果1kv或者3kv送检，那怎么给你试验呢，按1kv？3kv？还是10kv？如果按10kv，结构就不合格

感谢朋友的专业解答！思路清晰，内容专业，一看就懂，谢谢！

yuqile:

1、按你这绝缘厚度，绝对不是10KV电缆，最多是3.6/6KV；

2、3.6/6KV及以上电缆，不管是煤矿用橡套软电缆还是煤矿用电力电缆至少有导体屏蔽，大部分有绝缘屏蔽。你图片上没看出来，

3、3.6/6KV及以上电缆导体紧压系数高，图片上很松散，同时工艺一般采用三层共挤，你这图片上明显没有；

综上：我同意3楼说法，应该是低压0.6/1KV电缆，至于绝缘厚的原因猜测为：工艺控制不严或者是知道系统电压高，故意增加绝缘厚度，提高耐压能力。

jinglingdemomo:

噢，这么一说我就理解了。

顺带请教个问题，也是困扰我几周的问题，如果把1kV或3kV的电缆，把绝缘加厚，没有内外屏蔽，可以用到10kV线路吗？

可以的话，是为什么？不可以，是为什么？

还有，这样子，试验能过吗？国标的各种试验项目。

有劳您了，帮忙释疑，谢谢前辈！

你首先要知道内外屏蔽的作用是什么。

hyszjm:

240平方3+1的电缆

10kV还是3kV还是1kV的呀?朋友，多讲一讲呀！有没有标准号。可以分享下吗？

adcrea:

参考MT818或GB12706看看，扇形一般来说是1KV的

确认了，是1kV的电缆
