huashengzi --- 2021-03-26 15:32:29
1
S21 在16.14GHz出现一个尖峰，可以发现，回波损耗，驻波比，频域下的阻抗，都是这个频点发生了突变
时域下的TDR阻抗没有明显的不良现象
我的理解产生的物理原因，主要是制程中的参数不稳定，比如同心度，包袋张力等周期性变化
但是理论上来说，我不太懂
想请教大神，帮我理论分析下，为什么会在特定频率出现掉坑了，为什么其他频率却没有问题呢？为什么突变呢？
阻抗一般是不会随着频率突变的，到底是哪个参数在特定频率会发生突变，导致 回波损耗，驻波比，频域下的阻抗，相位 全部发生了突变呢？
从信号，电磁波，传输线的角度，理论分析下这个是因为什么呢？
以下图形，蓝色线是不良产品，红色线是良品，求指教。

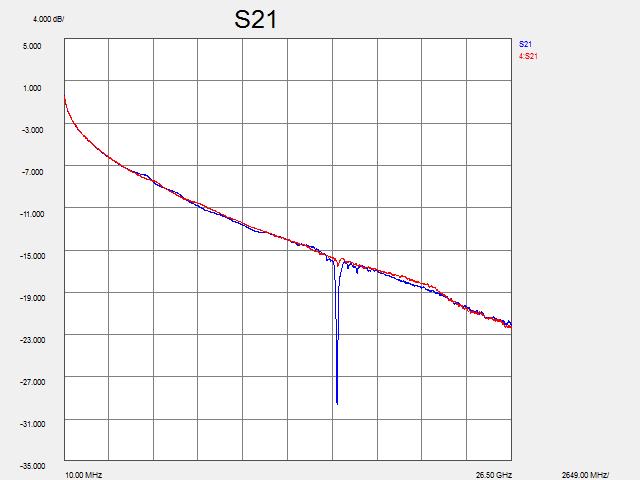

Attenuation

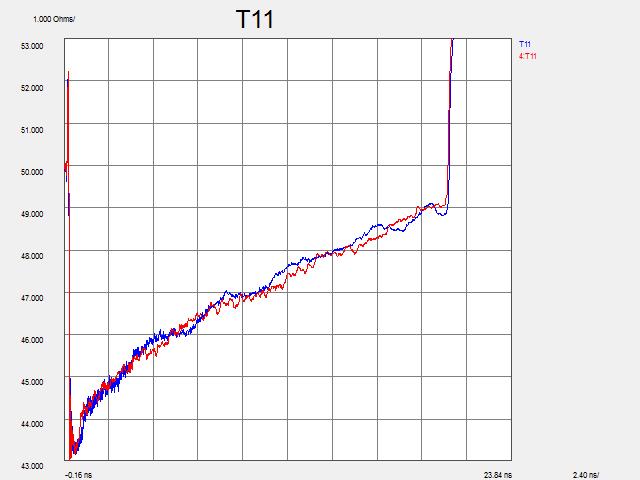

TDR impedance

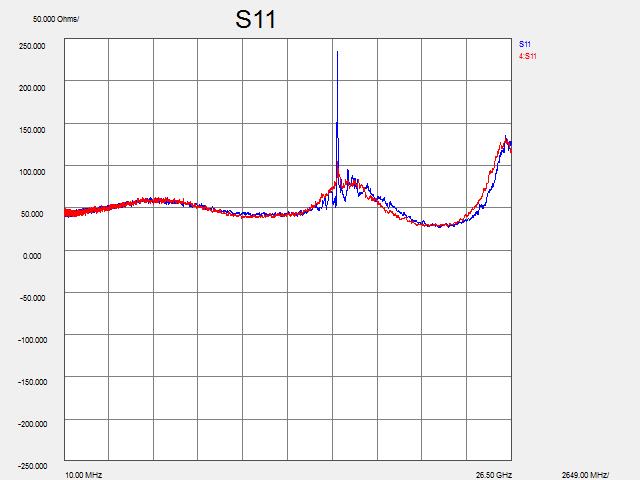

impedance real at freq

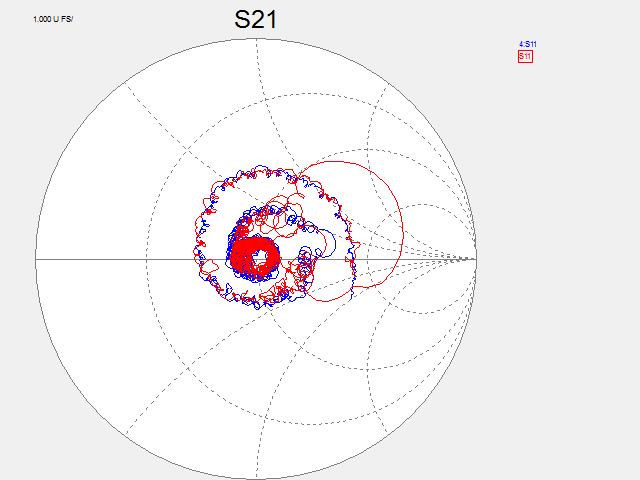

smith chart
VSWR

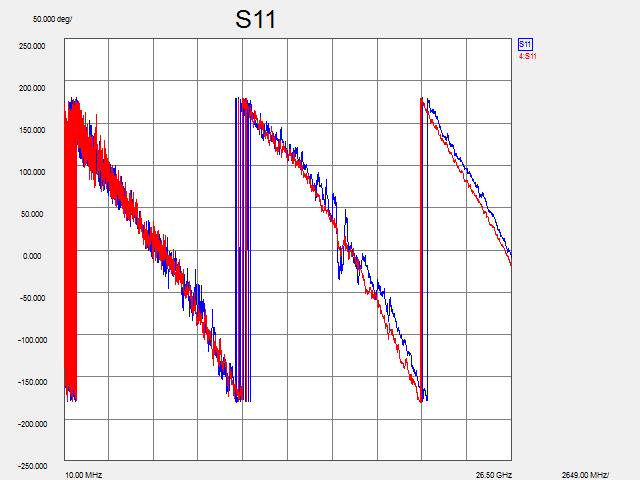

Phase

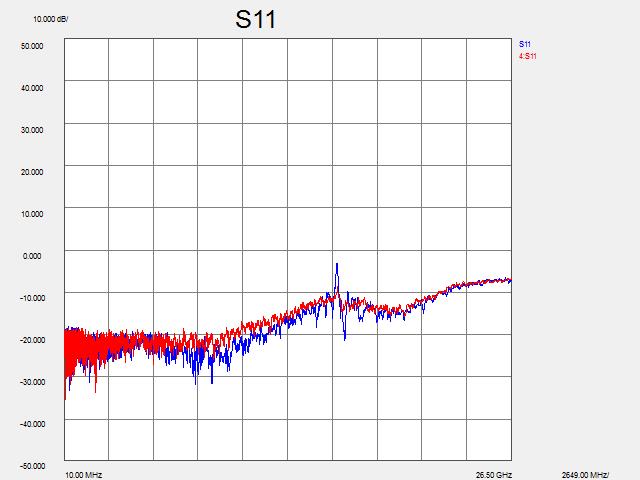

return loss
秦波 --- 2021-03-26 15:55:45
2
zhsazcf --- 2021-03-27 09:08:12
3
huashengzi --- 2021-03-27 23:35:00
4
zhsazcf:我的考虑在外导体，如果外导体是铝箔+外层编织屏蔽的话，建议改善铝箔的重叠率，还有根据集肤效应计算铝箔的厚度，要100%屏蔽大概是10倍集肤厚度，在此基础上在增加5μ，铝箔张力要适中，太松的话容易导致屏蔽涡流泄露！
谢谢，这个还是偏制程工艺方向的解释
我想要从信号传输方面，看能不能搞懂，为什么会在一个点突变，而其他频点却正常
不管是涡流，还是其他因素，为甚只有16.14G会有问题，而15G没有问题，17G也没有问题
lgf2005 --- 2021-03-31 20:35:55
5
huashengzi --- 2021-04-05 19:10:34
6
lgf2005:信号传输解释就是你的发射信号在16.14GHz这个点上发生了泄露或者折射掉了。阻抗发生突变，必然是你的结构产生变异了。
16.14GHz信号对应到0.018米波长，去你的产线寻找在这个长度周期波动的东西，而且产生这么多的SI信号问题基本是你的屏蔽层发生了问题，重点看铝箔和编织有无异常。（比如有没有过18mm直径的导轮，或者18mm左右周期变化的东西）
非常感谢回复，但是我还是没有完全明白，为什么这个波长长度的周期性的波动，会让信号（阻抗）在这个点突变，具体影响的计算公式是什么？
阻抗？ 根号L/C， 和频率的关系也不大
谐振频率？ 和波长的关系也不大啊
还望大神能不吝赐教
zhsazcf --- 2021-04-06 08:11:01
7
KYH770918 --- 2021-04-27 09:54:11
8
jhui8910 --- 2021-05-30 09:54:05
9
sun110110110110 --- 2021-06-21 09:43:44
10
seisz --- 2021-07-25 22:29:49
11
417370818 --- 2021-07-30 13:49:52
12
SHH1131416934 --- 2021-09-02 08:56:27
13
lgf2005:信号传输解释就是你的发射信号在16.14GHz这个点上发生了泄露或者折射掉了。阻抗发生突变，必然是你的结构产生变异了。
16.14GHz信号对应到0.018米波长，去你的产线寻找在这个长度周期波动的东西，而且产生这么多的SI信号问题基本是你的屏蔽层发生了问题，重点看铝箔和编织有无异常。（比如有没有过18mm直径的导轮，或者18mm左右周期变化的东西）
直径18mm的导轮，长度变化周期不应该是56.5mm吗？
huashengzi --- 2021-09-09 17:01:47
14
jhui8910:楼主，请看下图，你在测高速线缆的时候，旁边其他的信号两头都需要端接，要不容易产生频率谐振
感谢回复。
能否再具体一点，给个示意图，或者相关计算工时，这个谐振是怎么出来的。
2.如下我测试s4p，样品是一段约10cm长的同轴线（实际是20根同轴线在一起，两端有扁平连接器），旁边是没有信号的，

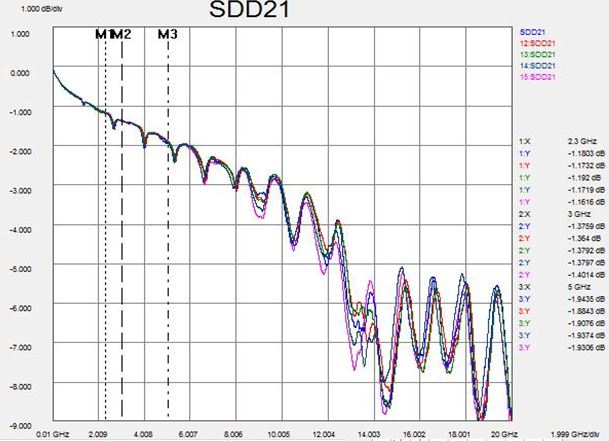

我的SDD21结果显示每隔 1.46GHz会有一个掉坑的尖峰，感觉与你举例的情况相似，如果我用手去按连接器部位，可以有效使这个尖峰变平滑，想请教这种情况，具体从公式分析，是改变了什么，电感？电容? 怎么关联到 衰减（或者回损） 上来的？
lgf2005 --- 2021-09-11 11:45:21
15
jhui8910:huashengzi:楼主，请看下图，你在测高速线缆的时候，旁边其他的信号两头都需要端接，要不容易产生频率谐振
感谢回复。
能否再具体一点，给个示意图，或者相关计算工时，这个谐振是怎么出来的。
2.如下我测试s4p，样品是一段约10cm长的同轴线（实际是20根同轴线在一起，两端有扁平连接器），旁边是没有信号的，
我的SDD21结果显示每隔 1.46GHz会有一个掉坑的尖峰，感觉与你举例的情况相似，如果我用手去按连接器部位，可以有效使这个尖峰变平滑，想请教这种情况，具体从公式分析，是改变了什么，电感？电容? 怎么关联到 衰减（或者回损） 上来的？
lgf2005 --- 2021-09-11 11:47:00
16
jhui8910:huashengzi:楼主，请看下图，你在测高速线缆的时候，旁边其他的信号两头都需要端接，要不容易产生频率谐振
感谢回复。
能否再具体一点，给个示意图，或者相关计算工时，这个谐振是怎么出来的。
2.如下我测试s4p，样品是一段约10cm长的同轴线（实际是20根同轴线在一起，两端有扁平连接器），旁边是没有信号的，
我的SDD21结果显示每隔 1.46GHz会有一个掉坑的尖峰，感觉与你举例的情况相似，如果我用手去按连接器部位，可以有效使这个尖峰变平滑，想请教这种情况，具体从公式分析，是改变了什么，电感？电容? 怎么关联到 衰减（或者回损） 上来的？
个人理解是电流产生的磁场干扰，你用手按住连接器可以看做接地了。
lgf2005 --- 2021-09-11 11:48:12
17
lgf2005:SHH1131416934:信号传输解释就是你的发射信号在16.14GHz这个点上发生了泄露或者折射掉了。阻抗发生突变，必然是你的结构产生变异了。
16.14GHz信号对应到0.018米波长，去你的产线寻找在这个长度周期波动的东西，而且产生这么多的SI信号问题基本是你的屏蔽层发生了问题，重点看铝箔和编织有无异常。（比如有没有过18mm直径的导轮，或者18mm左右周期变化的东西）
直径18mm的导轮，长度变化周期不应该是56.5mm吗？
表述的不是很精确，寻找18mm左右周期变化的东西即可。
