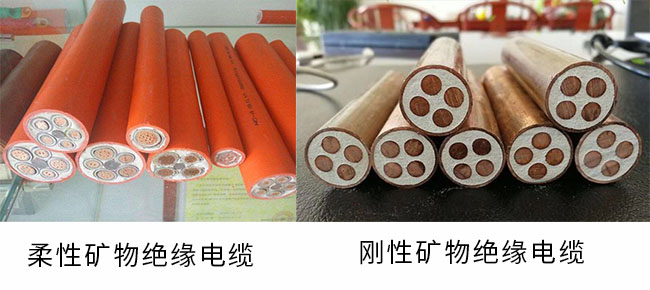

柔性矿物绝缘电缆和刚性矿物绝缘电缆对比。刚性还是柔性主要还是看电缆的结构,刚性矿物电缆除了电缆本身比较僵硬外,抗撞击能力也是非常强的,代表型号有BTTZ电缆。反正柔性矿物电缆柔韧性比较强,但它的抗撞击能力相对较差。

怎么区分矿物电缆是刚性还是柔性主要还是看型号,每根电缆上都有喷码上型号的,只要记住BTTZ类别下的都是刚性矿物电缆,其他都是柔性的(YTTWNG-A/BTLYBBTRZ)。


柔性NG-A(BTLY)电缆、YTTW电缆、BBTRZ电缆和刚性BTTZ结构对比。



1、型号命名的区别:

NG-ABTLY)隔离型柔性矿物绝缘电缆型号说明:

B----布线用矿物绝缘电缆

T----铜导体

L----铝金属套

Y----聚氯乙烯外护套



YTTW电缆型号结构说明:

Y----金属护套无机矿物绝缘电缆

T----铜导体

T----铜护套

W----无机矿物绝缘



BBTRZ型号结构说明:

B----布电线、电力安装电缆

B----矿物化合物

T----导体

R----柔软型

Z----重型



BTTZ刚性矿物绝缘电缆型号明说:

B----布线用固定安装电力电缆

T----铜护套

T----铜导体

Z----,耐电压等级重型750V



2、防火性能对比:

NG-ABTLY)柔性矿物绝缘电缆耐火性能通过bs6387标准最高级别CWZ试验考核:

C  燃烧 950℃,燃烧180min

W 喷淋 650℃燃烧15min,再继续燃烧的同时喷淋15min

Z  撞击 950℃,燃烧15min/30

YTTWBBTRZ柔性矿物绝缘电缆防火等级也是同上BS 6387 CWZ



BTTZ矿物绝缘电缆性能:

1950℃火焰下持续通电180min不击穿;

2950℃火焰下180min后浸水60min不击穿;

3950℃火焰下承受180min的敲击振动而不击穿;

共同性:无机矿物绝缘可靠,防水,防鼠蚁,机械强度高,耐腐蚀,节能环保,防辐射、寿命长等。



3、芯数规格及截面积对比:

NG-A/BTLY1  10~300 mm2 2, 3, 4, 5  2.5~300 mm23+1, 3+2, 4+1  4~300 mm2

YTTW1  10~630mm22, 3, 4  2.5~120mm2 3+1  16~120 mm2

BBTRZ1  10~500 mm2 2, 3, 4, 5  1.5~400 mm2 3+1, 3+2, 4+1  4~400 mm2。

BTTZ1  1.5~400mm2 2, 3, 4  1.5~25mm2 7, 10, 12  1.5~2.5mm2



4、执行标准:

柔性矿物绝缘电缆:企业标准和行业标准 JG/T 313

刚性矿物绝缘电缆:国家标准/国际标准  GB/T 13033/ IEC 60702



5、工作温度

NG-A(BTLY):最高可达950°C

YTTW:最高可达950°C

BBTRZ:最高可达950°C

BTTZ:最高可达1000°C



6、绝缘材料对比

NG-ABTLY:双面云母带+陶瓷带

YTTW:金云母带

BBTRZ:金云母带

BTTZ:氧化镁



7、敷设条件

柔性矿物绝缘电缆:需封闭桥架或穿管保护(YTTW可明敷,不用桥架或穿管)

刚性矿物绝缘电缆:可明敷,不用桥架或穿管



8、寿命对比

柔性矿物绝缘电缆:50-100

刚性矿物绝缘电缆:100年以上

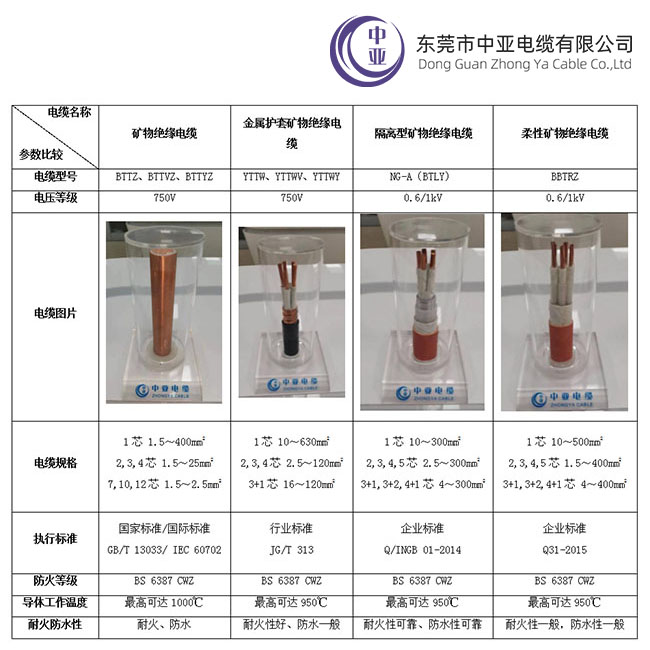

以下是矿物绝缘电缆所有型号区别对比表,左边刚性矿物绝缘电缆,右边三种都是柔性矿物绝缘电缆。


以上就是《柔性矿物绝缘电缆和刚性矿物绝缘电缆的区别》的全部内容,如果想了解更多相关信息,请进入我们的官网向客服咨询,我们将竭诚为您为您解答。
