电线电缆网 > 新手区 > 请问3C国标线的绝缘、护套厚度的要求(完整版)

请问3C国标线的绝缘、护套厚度的要求 - 无图版

into --- 2021-05-05 10:16:53

1

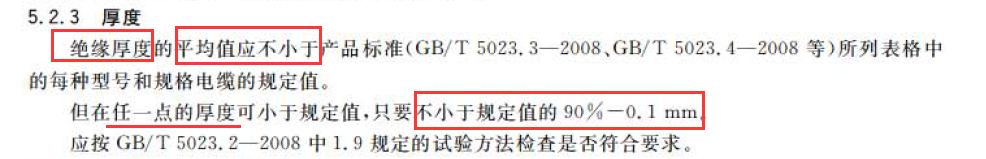

①5023.1中规定,任一点厚度,可小于规定值;

②比如3*0.75,外被绝缘厚度实际测量以后,算出的平均厚度是0.75mm,而不是上面那张图规定的0.8mm,请问是可以的吗?

    还是必须要达到0.8mm,我看很多线材厂有的走下限

    如果平均厚度走下限,是不是符合5023.1中规定的那样,外被*0.9-0.1就可以了呢?



812353514 --- 2021-05-05 11:43:33

2

不是*0.9-0.1
下限是指按照数字修约法则:0.75,修约为0.8mm。那么0.75是合格的
游客 --- 2021-05-05 13:15:01

3

只要满足最薄点满足要求,平均0.75修约0.8是合格的
into --- 2021-05-05 13:33:03

4

如果3*0.75,外被绝缘实际测量是0.65平均厚度,也是合格的是吗,符合*0.9-0.1,是这样子吗?
FWP --- 2021-05-05 15:41:30

5

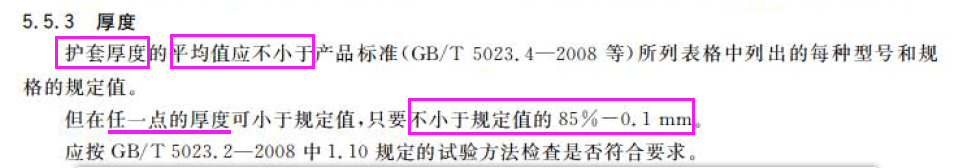

平均是平均厚度,最薄点是最薄点,0.9-0.1,说白了不是平均厚度,而是偏心度的最薄点,准确的应该是:标准厚度*0.9-0.1,如3*0.75的,绝缘平均厚度大于等于0.6,0.6*0.9-0.1=0.44,绝缘最薄点大于等于0.44,护套平均厚度0.8,0.8*0.85-0.1=0.58,护套最薄点大于等于0.58,
在说白点,因为没有同心度要求,但它却要求了最薄点,也就等于控制了你的同心度,因为工厂考虑到成本,线径不可能做很大,在一定的线径下,控制了你的最薄点,就是等于控制了你的同心度。
FWP --- 2021-05-05 15:41:30

6

平均是平均厚度,最薄点是最薄点,0.9-0.1,说白了不是平均厚度,而是偏心度的最薄点,准确的应该是:标准厚度*0.9-0.1,如3*0.75的,绝缘平均厚度大于等于0.6,0.6*0.9-0.1=0.44,绝缘最薄点大于等于0.44,护套平均厚度0.8,0.8*0.85-0.1=0.58,护套最薄点大于等于0.58,
在说白点,因为没有同心度要求,但它却要求了最薄点,也就等于控制了你的同心度,因为工厂考虑到成本,线径不可能做很大,在一定的线径下,控制了你的最薄点,就是等于控制了你的同心度。
into --- 2021-05-05 15:55:06

7

请问:

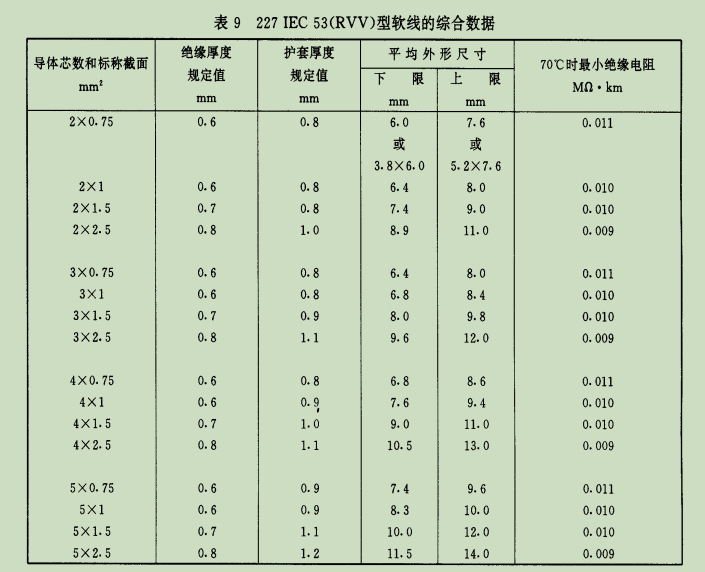

如果做一款线材,3*0.75的,按照3C标准:芯线绝缘平厚度是0.6,外被是0.8
那么我实际做电线:芯线平均厚度是0.45,外被平均厚度是0.65,请问也是达到3C的要求是吗? 解答这个问题就可以了呢....

FWP --- 2021-05-05 15:56:23

8

达不到
FWP --- 2021-05-05 15:56:50

9

into:

请问:

如果做一款线材,3*0.75的,按照3C标准:芯线绝缘平厚度是0.6,外被是0.8

那么我实际做电线:芯线平均厚度是0.45,外被平均厚度是0.65,请问也是达到3C的要求是吗? 解答这个问题就可以了呢....


达不到

游客 --- 2021-05-05 16:45:21

10

绝缘最薄点这种你也只能参考一下,型式检验项目才是重中之重
hpq178 --- 2021-05-06 07:43:23

11

into:

请问:

如果做一款线材,3*0.75的,按照3C标准:芯线绝缘平厚度是0.6,外被是0.8

那么我实际做电线:芯线平均厚度是0.45,外被平均厚度是0.65,请问也是达到3C的要求是吗? 解答这个问题就可以了呢....


平均0.45,你的最低厚度肯定会小于0.44,你的同心度最不到100%。

812353514 --- 2021-05-06 08:07:28

12

into:

请问:

如果做一款线材,3*0.75的,按照3C标准:芯线绝缘平厚度是0.6,外被是0.8

那么我实际做电线:芯线平均厚度是0.45,外被平均厚度是0.65,请问也是达到3C的要求是吗? 解答这个问题就可以了呢....


这个肯定要被判不合格

电线类产品要求最薄点与平均厚度均应满足标准要求

电力电缆类产品绝缘要求最薄点与平均厚度均应满足标准要求,护套只要求最薄点

雨枫 --- 2021-05-06 08:28:58

13

平均厚度和最薄点是两个概念,即两项检测要求,你不能把两个指标混为一谈。绝缘线芯平均厚度0.6至少达到0.55,最薄点0.44以上,同理,护套也是平均厚度和最薄点两项要求
HONEY168WW --- 2021-05-06 10:16:23

14

看标准吧



FWP --- 2021-05-06 16:22:59

15

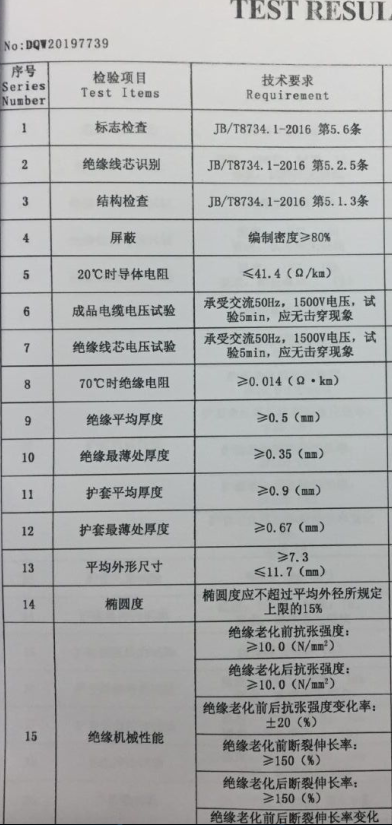

我的天啦,居然还在问,这么不相信我吗?让你死死心好吧,看图!



CableA --- 2021-05-08 08:29:11

16

1楼的贴涉及修约的问题,有疑问算正常,修约的问题5023.2说的明明白白
7楼的贴让人非常无语,可能比客户还业余的问题,还是怀着心存侥幸的心理?
skyfucker --- 2021-05-26 10:25:19

17

skyfucker --- 2021-05-26 10:25:19

18

skyfucker --- 2021-05-26 10:28:08

19

cygnet --- 2021-05-26 12:30:00

20

标准解读不明白?好好读读标准就好,理论联系实际!
