peng522130 --- 2021-05-15 11:26:58

1

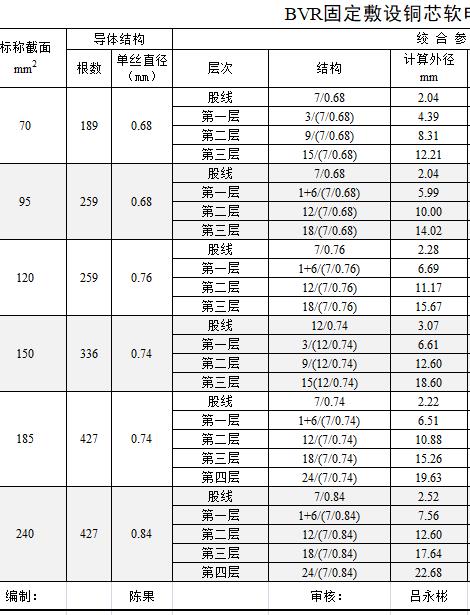

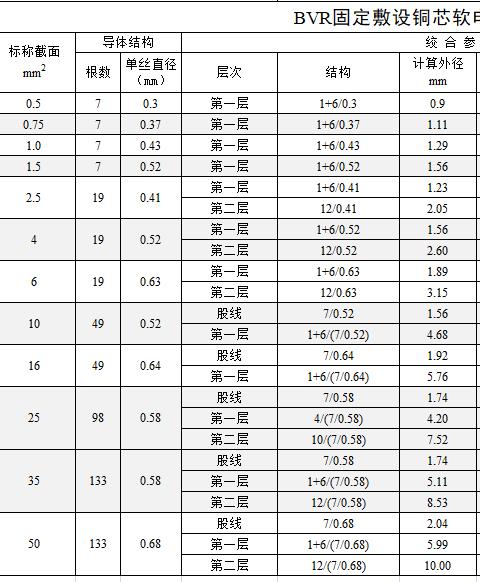

求耐火bvr  1*  1-300mm2   云母带宽度?


匿名 --- 2021-05-15 13:28:31

2

我们一般都是根据导体外径给定的宽度定值,从6mm到35mm不等
812353514 --- 2021-05-16 08:07:58

3

有40就用40   没40就用35
雨枫 --- 2021-05-16 09:19:25

4

云母带宽度计算:

b=π(d+tsina/(1-k)

b=云母带宽度,d=导体直径,t=云母带厚度,a=绕包角(根据实际情况控制,45-50度最好),k=重叠率。

你自己计算出来,根据你公司自己原材料来决定,比如宽度间隔5mm

SMK --- 2021-05-17 14:57:24

5

雨枫:

云母带宽度计算:

b=π(d+tsina/(1-k)

b=云母带宽度,d=导体直径,t=云母带厚度,a=绕包角(根据实际情况控制,45-50度最好),k=重叠率。

你自己计算出来,根据你公司自己原材料来决定,比如宽度间隔5mm

想问一下为啥45-50度是最好的?实际上绕包角不会那么大

SMK --- 2021-05-17 14:59:16

6

前辈发的公式就是电缆手册里的,不过具体的还得和原材料尤其是厚度有关,还有注意公式中的绕包角是和径向的夹角

游客 --- 2021-05-17 19:41:58

7

楼主的导体工艺,对于生产来说,难度有点大。除非贵司BVR系列量特别大。结构可以优化。云母带可以根据导体外径计算,注意搭盖率就可以了
飞刀 --- 2021-05-17 19:42:54

8

楼主的导体工艺,对于生产来说,难度有点大。除非贵司BVR系列量特别大。结构可以优化。云母带可以根据导体外径计算,注意搭盖率就可以了
peng522130 --- 2021-05-18 11:56:07

9

飞刀:

楼主的导体工艺,对于生产来说,难度有点大。除非贵司BVR系列量特别大。结构可以优化。云母带可以根据导体外径计算,注意搭盖率就可以了

根据导体外径如何算云母带宽度

能不能给个公式

Humblebrag --- 2021-05-18 13:34:59

10

雨枫:

云母带宽度计算:

b=π(d+tsina/(1-k)

b=云母带宽度,d=导体直径,t=云母带厚度,a=绕包角(根据实际情况控制,45-50度最好),k=重叠率。

你自己计算出来,根据你公司自己原材料来决定,比如宽度间隔5mm

SMK:

想问一下为啥45-50度是最好的?实际上绕包角不会那么大

这还大,你怕是搞混了什么叫绕包角吧。

阿卜 --- 2021-05-18 19:59:54

11


lp34623829 --- 2021-05-19 20:50:16

12

工艺计算和实际生产两回事。
SMK --- 2021-05-21 07:57:26

13

雨枫:

云母带宽度计算:

b=π(d+tsina/(1-k)

b=云母带宽度,d=导体直径,t=云母带厚度,a=绕包角(根据实际情况控制,45-50度最好),k=重叠率。

你自己计算出来,根据你公司自己原材料来决定,比如宽度间隔5mm

SMK:

想问一下为啥45-50度是最好的?实际上绕包角不会那么大

Humblebrag:

这还大,你怕是搞混了什么叫绕包角吧。

我知道公式的绕包角所指,确实是我没表述清楚,按公式上的绕包角a是偏小,我指的偏大是因为我所指的绕包角是包带与轴线的夹角(即a角的余角

444180791a --- 2021-05-21 09:54:50

14

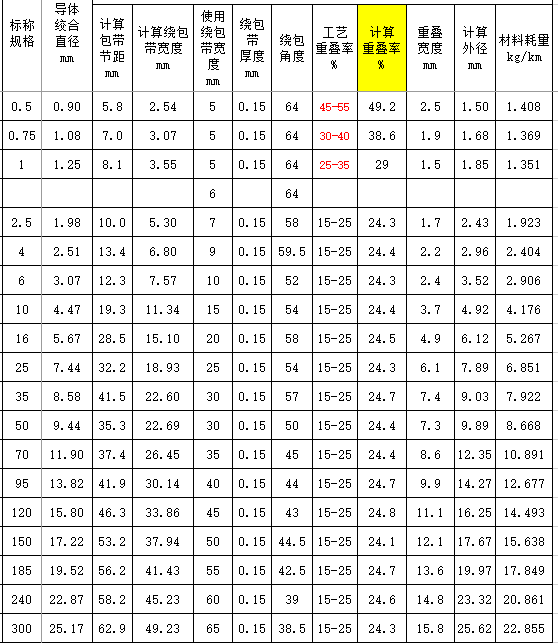

我看你们这个重叠率,都是土豪版,来看看丐版的、

游客 --- 2021-05-21 12:40:36

15

游客 --- 2021-05-21 12:41:47

16

这是土豪版,哪是丐版?你看看铜的用量
12581HH --- 2021-05-22 08:55:26

17

444180791a:

我看你们这个重叠率,都是土豪版,来看看丐版的、


双层耗材比上个哥们的大很多,假丐帮。

skyfucker --- 2021-05-26 10:05:48

18

wluhao --- 2021-05-31 23:02:00

19

300的线用35的云母带最好,如没有35的就用30的。用35以上的那就不好绕包了。楼上的计算是最符合实际生产的
wluhao --- 2021-05-31 23:04:09

20

peng522130:

求耐火bvr  1*  1-300mm2   云母带宽度?
