652575807 --- 2021-06-01 16:47:58

1

哪位大佬指点下,接线图方面是否正确,是否还有需要注意的地方,不胜感激

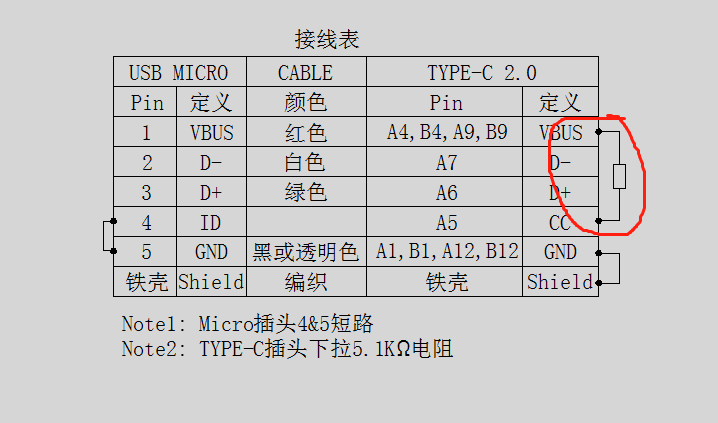

micro to Type-c的接线图

micro to micro的接线图


hekejiu --- 2021-06-01 17:03:29

2

这是对的,很简单的验证一下即可,把线对接到手机(当然是转接,现在都没有MICRO接口了),或电脑上,移动,能当鼠标一下即可
hekejiu --- 2021-06-01 17:04:04

3

652575807:

哪位大佬指点下,接线图方面是否正确,是否还有需要注意的地方,不胜感激

micro to Type-c的接线图

micro to micro的接线图



hezhi03052 --- 2021-06-02 11:37:52

4

楼主,接线表理论个人觉得是没有问题的。
但是实际操作困难。
1.CC-VUBS的电阻 焊接,直接焊接电阻,那不但影响成型,还会产生一系列的功能不良。
能否找TYPE-C厂商 直接开发一个带电阻 4个焊点的PCB板。

希望来高手 指点,学习学习.
652575807 --- 2021-06-02 17:37:35

5

hezhi03052:

楼主,接线表理论个人觉得是没有问题的。
但是实际操作困难。
1.CC-VUBS的电阻 焊接,直接焊接电阻,那不但影响成型,还会产生一系列的功能不良。
能否找TYPE-C厂商 直接开发一个带电阻 4个焊点的PCB板。

希望来高手 指点,学习学习.

供应商有直接支持OTG功能的插头,

58004740 --- 2021-06-07 17:14:31

6

接错了,兄弟,TYPE-C 电阻是接GND的,不是接VBUS的
skyfucker --- 2021-06-16 16:55:39

7

skyfucker --- 2021-06-16 16:55:40

8
