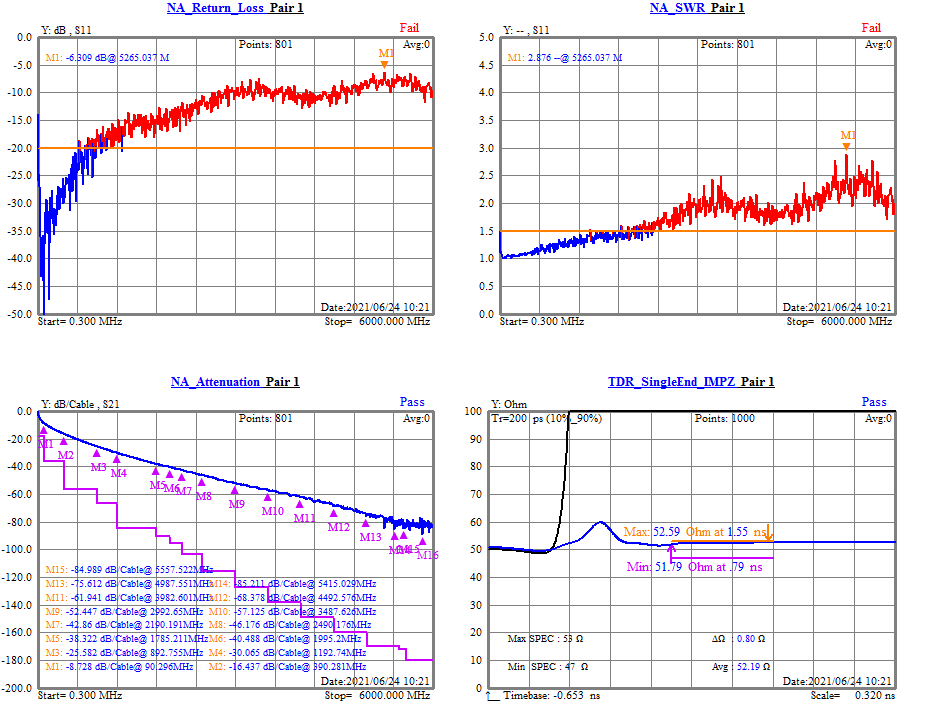

大佬们好,我刚接触同轴线,有款产品回波损耗和驻波比一直过不了,请大佬们帮我看看,感谢。





HONEY168WW --- 2021-06-24 14:44:47

2

第一,检查一下导体是否有氧化;
第二,检查一下绝缘层是否均匀一致,查验一下绝缘的真圆度与同心度(同心度控制了不一定真圆度合格);适当减少点发泡度。
第三,检查一下屏蔽铝箔与绝缘层的贴合紧密度,看看是否有折皱现象;

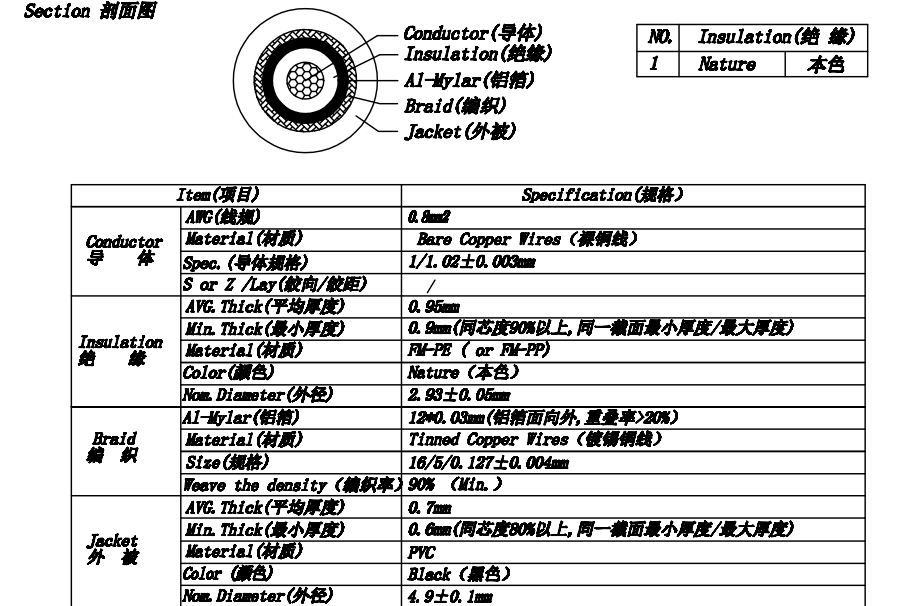

第四,检查一下编织是否均匀紧密,是否有太多接头和跳股之类的;同时你提供的规格书可以看到编织屏蔽率只有78%  按照常规节距25.4mm计算,根本就不够你的min  90%
第五,检查一下你测试时连接的端子与接线是否到位
stranger --- 2021-06-24 15:32:09

3

楼上分析的很到位了;

建议重点看一下第三(铝箔是否服帖)和第五(测试时连接是否到位)

hl5825 --- 2021-06-26 14:47:49

4

谢谢
