919638956 --- 2021-06-26 09:25:13

1



更多相关知识可以访问www.--hdxmj.com,欢迎更多朋友来探讨

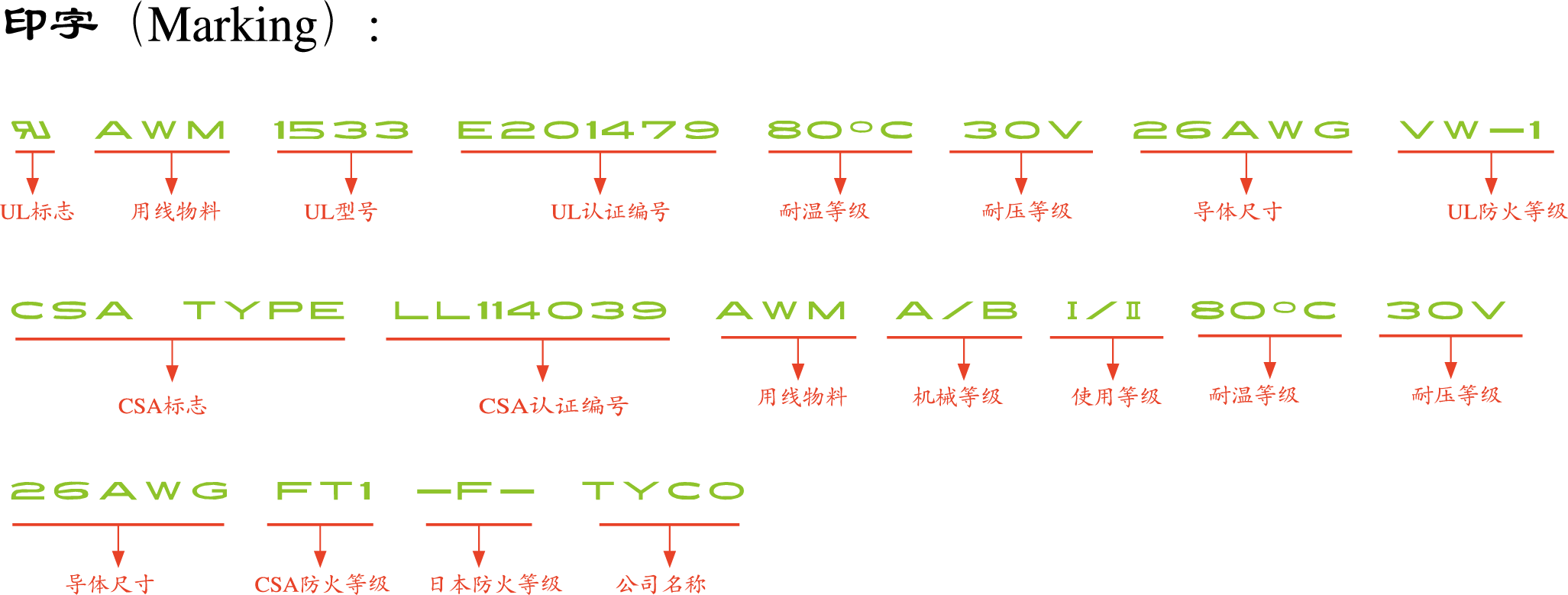

AWM:AWM电子线标准是其实也是UL公司比较早的线缆标准,UL758基于此标准.


1533:代表在UL758文件里面的UL产品的编码,可以根据编码查到相关的规格设计


E201479:UL认证档案号


80℃:此线材适用的UL758要求的额定温度


300V:此线材适用的UL758要求的额定电压


22AWG:此线材的导体规格


VW-1:详细解释参考此文:UL阻燃等级介绍说明


CSA:CSA国际认证机构(CSA International)许可


TYPE :CSA申请的产品型号标记,没有CSA产品授权不可以使用.


LL114039:CSA认证机构颁发的证书编号.


A/B:CLASS I:内部用线,CLASS II:外部用线(很多研发用错此印子设计)


A,B是属于CUL认证的内容,GROUP A:电子用线;GROUP II:电机电气用线,有A认证的表示该线不可以承受机械耐磨;


有B认证的表示该线可以承受机械耐磨;有A/B认证的表示该线承受或者不承受机械耐磨都可以


I/II:GROUP A:电子用线;GROUP II:电机电气用线(很多研发用错此印子设计)


I,II,是属于CUL认证的内容,有I认证的表示该线可以用作内部配线,有II认证的表示该线可以用作外部配线,有I/II认证的表示该线可以用作内部或外部配线

FT-1:CSA耐燃等级,(还有FT2,FT3,FT4,FT5,FT6等)


详细解释参考此文:UL阻燃等级介绍说明


-F-:日本JQA协会发布的的防火等级测试要求,如果出日本市场,需要取得JQA的认证,其中包含-F-防火等级认证,其测试要求和VW-1要低,


和FT-2测试要求基本相同.

-LF- :   无铅无毒

Tyco: 生产厂商名称


EBN --- 2021-06-26 09:41:24

2

luo1984 --- 2021-06-26 09:45:01

3

HONEY168WW --- 2021-06-26 10:21:52

4

478775745 --- 2022-01-04 10:22:21

5

-F-在日规线中才代表防火等级,在UL758中代表的是进一步加工,仅组装进AWM电缆中。
