电线电缆网 > 电气装备用线缆 > WDZ-BYJ绝缘浸泡24小时绝缘电阻不合格（完整版）

WDZ-BYJ绝缘浸泡24小时绝缘电阻不合格 - 无图版

miss0521 --- 2021-07-25 07:35:30

1

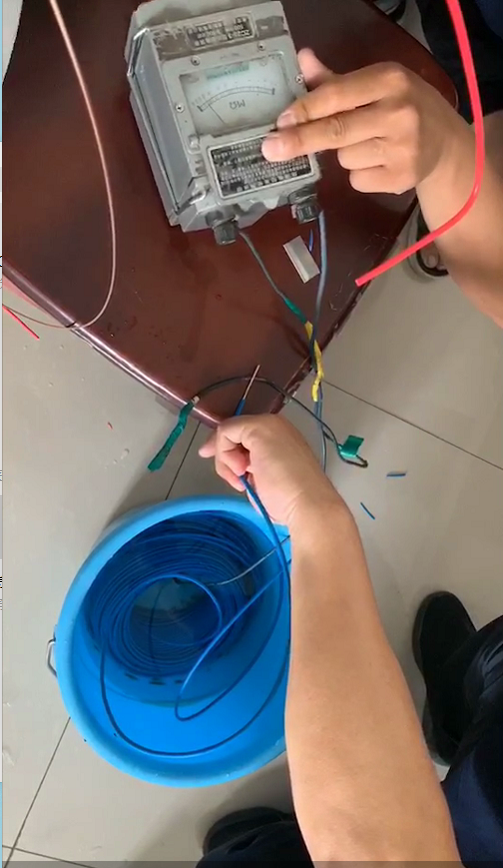

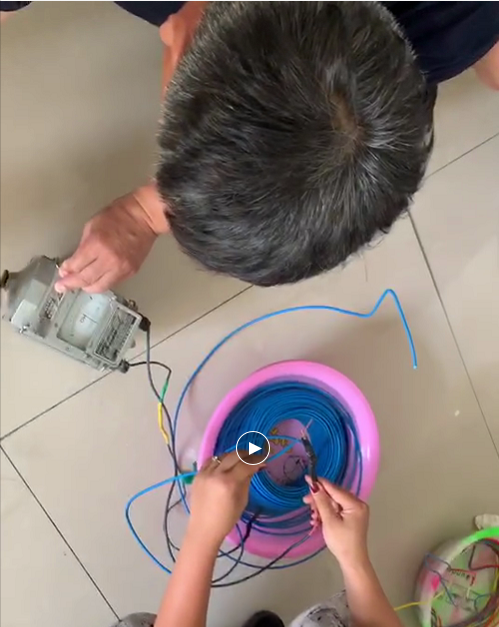

各位前辈们试过没有，将100米WDZ-BYJ电线浸泡24小时，用摇表检测绝缘电阻。我们厂换了两家低烟无卤厂家，电线绝缘浸水前可摇至500MΩ，浸水24小时后仅摇至10MΩ，浸水48小时后仅摇至5MΩ


1251504121 --- 2021-07-25 07:52:50

2

低烟无卤料里边阻燃剂有吸潮成份，很多会出现这种情况。别说用水泡了，潮湿环境 接完线不送电过段时间再送电，已经送不上了。这种线最好是敷设好 立马送电就一点问题没有。
SScablec --- 2021-07-25 07:53:18

3

这种无卤料吸水性大
miss0521 --- 2021-07-25 08:06:15

4

1251504121:

低烟无卤料里边阻燃剂有吸潮成份，很多会出现这种情况。别说用水泡了，潮湿环境 接完线不送电过段时间再送电，已经送不上了。这种线最好是敷设好 立马送电就一点问题没有。

谢谢您解答，工地线管有水，安装试电后半年没有送电

miss0521 --- 2021-07-25 08:06:47

5

SScablec:

这种无卤料吸水性大

为什么交联聚烯烃也不行

weijianjun --- 2021-07-25 08:14:44

6

上面说了啊，低烟无卤料里边阻燃剂有吸潮成份，不是纯PE，不同比例，吸水性不同，打原材料厂家工程师咨询一下
miss0521 --- 2021-07-25 08:38:16

7

weijianjun:

上面说了啊，低烟无卤料里边阻燃剂有吸潮成份，不是纯PE，不同比例，吸水性不同，打原材料厂家工程师咨询一下

WDZ-GYJSF是不是就没问题了

雨枫 --- 2021-07-25 09:52:49

8

热固性48小时降这么多？？？以前我试过热塑性的，热固性没试过，但没这么夸张。绝缘本身有缺陷吧
miss0521 --- 2021-07-25 10:41:03

9

雨枫:

热固性48小时降这么多？？？以前我试过热塑性的，热固性没试过，但没这么夸张。绝缘本身有缺陷吧

热固性的5MΩ企稳了，热塑性的还在降低。绝缘厚度0.83mm，机械性能也都没问题

wendyoo --- 2021-07-25 13:09:32

10

WDZ-GYJSF带护套？
miss0521 --- 2021-07-25 13:26:16

11

wendyoo:

WDZ-GYJSF带护套？

双层共挤绝缘

905661632 --- 2021-07-25 16:41:45

12

你的实验方法不对

905661632 --- 2021-07-25 16:43:18

13


wendyoo --- 2021-07-25 17:33:18

14

wendyoo:

WDZ-GYJSF带护套？

miss0521:

双层共挤绝缘

双层绝缘，里面那层是绝缘性能比较好的！受潮变化小

miss0521 --- 2021-07-25 18:16:13

15

905661632:

你的实验方法不对

我是模拟线管中电线被水浸泡，电线本身是完全符合国家标准的

匿名 --- 2021-07-25 18:40:52

16

1、PE料才是阻水材料，诸如聚烯烃无卤材料不阻水。

2、WDZ-BYJ 依10491应该是辐照交联，不要拿非辐照线来冒充WDZ-BYJ ！

不知你上面的线属于哪一种？

tbtelan --- 2021-07-25 19:06:48

17

可定是没辐照的那种聚烯烃料啊。
miss0521 --- 2021-07-26 07:22:41

18

匿名:

1、PE料才是阻水材料，诸如聚烯烃无卤材料不阻水。

2、WDZ-BYJ 依10491应该是辐照交联，不要拿非辐照线来冒充WDZ-BYJ ！

不知你上面的线属于哪一种？

我两种都有，都试过了

miss0521 --- 2021-07-26 07:30:35

19

tbtelan:

可定是没辐照的那种聚烯烃料啊。

都试了的

wyjsy --- 2021-07-26 08:05:36

20

这种材料本身是没有防水功能的，进水后绝缘电阻下降是正常现象，不要纠结了。
miss0521 --- 2021-07-26 08:11:04

21

wyjsy:

这种材料本身是没有防水功能的，进水后绝缘电阻下降是正常现象，不要纠结了。

搜集证据，向甲方解释

anan204 --- 2021-07-26 16:19:11

22

一般两天内就会降低50%
miss0521 --- 2021-07-27 07:35:29

23

anan204:

一般两天内就会降低50%

为什么辐照的聚烯烃材料也会降低

wyjsy --- 2021-07-27 08:59:36

24

辐照聚烯烃同样没有防水功能
anan204 --- 2021-07-27 15:39:41

25

就算高寿命的也是这样，只不过会比PVC的稍好点，普通的无卤线连PVC线都比不上，所以穿管时要注意管里不能有水

miss0521 --- 2021-07-27 16:26:04

26

anan204:

就算高寿命的也是这样，只不过会比PVC的稍好点，普通的无卤线连PVC线都比不上，所以穿管时要注意管里不能有水

现在很多项目都要JG/T441的高寿命电线了，这个线里面聚乙烯外面低烟无卤，温度差那么多怎么一起挤

203115770 --- 2021-07-29 18:35:35

27

anan204:

就算高寿命的也是这样，只不过会比PVC的稍好点，普通的无卤线连PVC线都比不上，所以穿管时要注意管里不能有水

有测试过PVC线材浸水后绝缘电阻，也是会衰减的；测试型号UL1283系列

CraneZhou --- 2021-08-03 09:14:11

28

辐照的聚烯烃也是加了无机阻燃剂的，像这种浸水的情况它很容易吸潮，而PVC的情况要好一点，PVC的增塑剂除了调整硬度之外还有阻燃的作用，所以PVC出现浸水绝缘电阻衰减一般也是增塑剂的问题，增塑剂的种类和用量影响，材料厂家会选择合适的增塑剂，料的绝缘电阻衰减程度也就体现了材料厂家的水平；XLPE的线，浸水绝缘电阻衰减也是无机阻燃剂的问题，想改善你得用卤素阻燃剂这显然行不通，但现在用的诸如磷系阻燃剂ADP、氮系阻燃剂MCA、镁粉铝粉这些等等，本身在空气中就有吸潮的可能，吸水率虽然很小，但在做浸水24、48h的时候，处于一个四周都是水的环境中，很难不吸水，衰减也就不可避免，不过各类阻燃剂他们的吸水率有个高低，在满足阻燃要求的前提下选择合适的种类和用量才能尽可能降低绝缘电阻的缩减
wmxiang --- 2021-08-09 14:31:47

29

你的实验房方法不对！低烟无卤材料因有阻燃填充，故本身就有吸水性！进水后对材料的机械性能都有影响，水后热塑性和热固性两者有一定区别！电话联系：13706810988冯志祥
-- 结束 --
