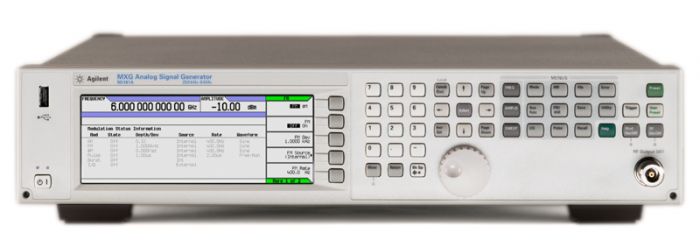

安捷伦N5181A 6G信号发生器Agilent/N5181A

公司名称：深圳市捷威信电子仪器

联系人：刘18124618938

QQ：2770811561

Ｅ－mail：liu18124618938@126.com

地址：深圳宝安沙井广新生大厦

产品型号：N5181A

产品品牌：Agilent/安捷伦

产品名称：信号发生器

AGILENT N5181A模拟信号发生器250KHz至1GHz|3GHz|6GHz.

N5181A MXG模拟信号发生器 250 kHz 至1、3或6 GHz

AGILENT N5181A矢量信号发生器经过专门的精心打造，可通过以下特性帮助制造商克服诸多难题

：

模拟：-调幅、调频、调相

◇ 提高吞吐率—在同档产品中拥有zui快的转换速度，SCPI模式时，小于等于1.2ms。

◇ 提升测试产出率—对于3GPP W-CDMA信号，在小于等于76 dBc（1个载波）和小于等于-70 dBc

（4个

载波）时，拥有的ACLR性能。

◇ zui大运行时间—创新设计改善了可靠性和自我维护功能。

产品 频率范围 调制类型 信号生成软件 主要属性

-脉冲 N/A 射频与微波

-调制为可选

-快速频率与幅度转换

-精确的重复性

N5181A基带：

-内置正炫波发生器

N5182A MXG矢量信号发生器 250 kHz至3或6 GHz 模拟：

-调幅、调频、调相

-脉冲

矢量：

-任意I/Q波形回放

N5181A信号仿真：

- Signal Studio软件 Signal Studio软件：

- WiMAX

- WLAN

- W-CDMA, HSDPA, HSUPA

- GSM/EDGE, GPRS/EGPRS

- cdmaOne, cdma2000, 1xEV-DO

- TD-SCDMA (LCR)

- AWGN 射频与微波：

-宽带I/Q调制器

-高达160 GHz的射频带宽

-zui优的ACPR性能

-快速频率和幅度转换

-可选的模拟调制

-精确的重复性

基带：

-内置正炫波发生器

-内置基带发生器（100 MHz带宽）

-任意I/Q波形回放

-快速波形转换

-64 Msa波形回放存储器

-102 Msa的波形存储器

N5181A主要技术指标

N5181A信号特性

频率范围：250 kHz 到 1, 3 or 6 GHz。

输出功率：标准-110至+13 dBm，选件1EQ可达-127至+13 dBm。

频谱纯度：-121 dBc/Hz 相位噪声1 GHz ，20 kHz 频偏

切换速度：频率切换≤5 ms，列表/步进扫描模式；选件UNZ≤900us

幅度切换≤5 ms，列表/步进扫描模式；选件UNZ≤500us

具有AM, FM, ?M和脉冲调制能力

频率和功率同时切换时的数字步进和列表扫描

N5181A系统特性

标配LAN、USB、GPIB接口，符合LXI C类标准

SCPI驱动

后向兼容ESG, PSG, 8648等安捷伦信号分析仪编码和其他厂商的信号分析仪

在两个机架单元中，Agilent MXG提供了可扩展的性能，可以通过定制满足蜂窝通信和无线网络

中使用

元器件和设备的严格测试要求。您可以通过大量频率范围、调制、增强的动态范围选件，以及高

达

125MSa/s的内置基带发生器来配置Agilent MXG，从而满足您的特定需要。
