柔性电缆添加屏蔽有什么意义?我们都知道屏蔽电缆和不带屏蔽的电缆还是有很大的差别,很明显的带屏蔽抗信号干扰的效果更好,那么在柔性电缆中屏蔽有什么好处?下面小编就一起详细了解这问题。

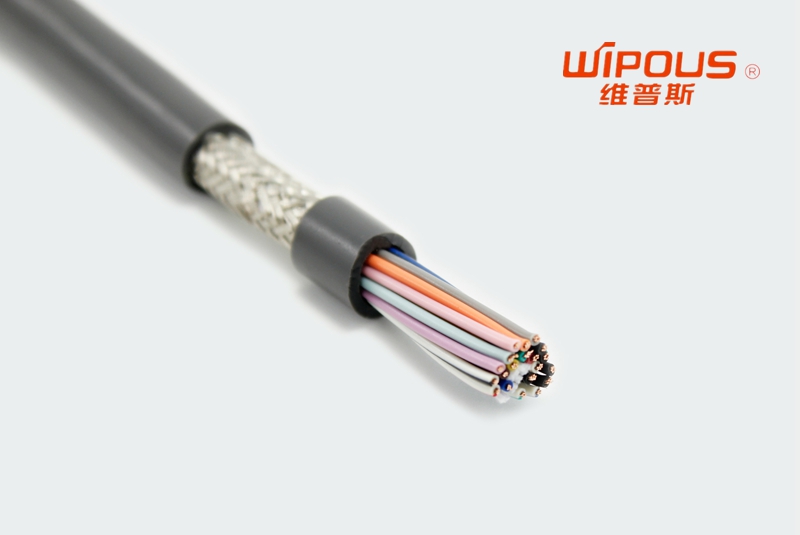

屏蔽电缆是在电缆周围屏蔽绝缘来减少电磁干扰(EMI)的一种特殊电缆,可以使外界电磁辐射及磁场辐射直接入地而对内层电线不产生干扰。一般的屏蔽电缆的屏蔽层由镀锡铜编织成网状,覆盖着导体绝缘形成屏蔽,外界的频率较高的电磁场在穿过屏蔽层时,会产生涡流而损耗掉,从而起到抗干扰的作用,保证电缆中信号安全稳定地传输。

有两层屏蔽层的屏蔽电缆也叫双屏蔽电缆,网状编织层是防磁场辐射的,一般使用镀锡铜作为编织材料;铝箔层是用来防电磁辐射的。更重要的是必须将屏蔽层完全良好地接地,这样才能把干扰电流有效地导入大地。

屏蔽对柔性电缆的意义需要由EMC电磁兼容性说起。例如对于是信号电缆或控制电缆,上面走的都是弱电信号,而弱电信号是很容易受到干扰的,所以,多数情况下信号电缆或控制电缆都是带屏蔽的;但也有少数情况,信号电缆或控制电缆不用屏蔽的,那得有一个条件:就是附近的电磁环境很“干净”。

很多人都认为动力电缆不需要屏蔽。对于动力电缆来说,因为上面走的是强电流,是不怕干扰的,所以对于动力电缆本身来讲,它是不需要屏蔽的,但是如果动力电缆现场周围分布着对电磁敏感的设备或组件,那么就应该选用屏蔽动力电缆,它的目的是为了防止动力电缆工作时把电磁辐射出去而干扰周围其它设备或组件。

屏蔽电缆的屏蔽层接地

屏蔽层接地通常采用两种方式来处理:屏蔽层单端接地和屏蔽层双端接地。??①?屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地,另一端不接地或通过保护接地。?在屏蔽层单端接地情况下,非接地端的金属屏蔽层对地之间有感应电压存在,感应电压与电缆的长度成正比,但屏蔽层无电势环流通过。单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。?这种接地方式适合长度较短的线路,电缆长度所对应的感应电压不能超过安全电压。静电感应电压的存在将影响电路信号的稳定,有时可能会形成天线效应。?②?双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。

线缆带屏蔽的目的

屏蔽是为了保证在有电磁干扰环境下系统的传输性能,这里的抗干扰性应包括两个方面,即抵御外来电磁干扰的能力以及系统本身向外辐射电磁干扰的能力。理论上讲,在线缆和连接件外表包上一层金属材料屏蔽层,可以有效地滤除不必要的电磁波(这也是绝大多数屏蔽系统采用的方法),然而,这种方法的有效程度到底如何呢?对于屏蔽系统而言,单单有了一层金属屏蔽层是不够的,更重要的是必须将屏蔽层完全良好地接地,这样才能把干扰电流有效地导入大地。但是,实际施工时,屏蔽系统存在一些不可忽视的困难:由于屏蔽系统对接地的苛刻要求,极容易造成接地不良,比如接地电阻过大、接地电位不均衡等,这样在传输系统的某两点间便会产生电位差,进而产生金属屏蔽层上的电流,造成屏蔽层不连续,破坏其完整性。这时,屏蔽层本身已经成为一个最大的干扰源,因而导致其性能反而远不如非屏蔽系统。屏蔽线在高频传输时,需要两端接地,这样更有可能在屏蔽层上产生电位差。由此可见,屏蔽系统本身的要求,恰恰构成保证其性能的最大障碍.一个完整的屏蔽系统要求处处屏蔽,一旦有任何一点的屏蔽不能满足要求,都势必会影响到系统的整体传输性能。可是,市场上还很少有网络集线器或计算机本身拥有屏蔽支持,所以很难实现整个传输链路的屏蔽。
