电线电缆网 > 数据 高频线缆 > TDR阻抗测试的曲线为什么是斜向上的曲线（完整版）

TDR阻抗测试的曲线为什么是斜向上的曲线 - 无图版

huashengzi --- 2021-09-22 21:48:19

1

为什么 用 TDR测试阻抗， 永远是斜着向上的趋势，从阻抗的计算公式和 TDR的测试原理来说，具体是什么参数影响？


TDR测试原理

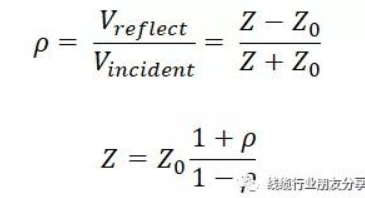

阻抗计算公式

Z=SQRT(R+Jwl/G+jwC)

aiyaya --- 2021-09-23 14:17:24

2

游客 --- 2021-09-23 19:51:56

3

导体的真圆度、整洁度、电导率、发泡的均匀度等。
huashengzi --- 2021-09-23 21:50:05

4

游客:

导体的真圆度、整洁度、电导率、发泡的均匀度等。

和产品本身品质是没有关系的，具体来说，是和测试方法（测试原理）有关系，产品就算是完美的同轴线，TDR测试的impedance的曲线总是向上走的

HONEY168WW --- 2021-09-24 08:06:30

5

是你测试设备在测试时，所用到的测试软体设置为第一象限了，将其设置为第四象限即为向下的曲线了
hust --- 2021-09-24 09:00:00

6

这两天查资料，阻抗曲线斜向上的原因个人判断如下：
根据楼主的公式，Z=Z0(1+ρ)/(1-ρ),Z0是系统的输出阻抗，50欧姆，ρ是反射系数，开路时ρ=1,匹配时，ρ=0，短路时ρ=-1，随着电缆测试长度的增加，反射逐渐增大（因为待测电缆不可能短路，只能在完全匹配和开路之间，且随长度ρ逐渐增大），ρ逐渐增大，从0~1，在这个区间增大，故测量的Z也逐渐增大随着测试长度的增加。

游客 --- 2021-09-24 13:41:02

7

huashengzi --- 2021-09-26 09:06:46

8

hust:

这两天查资料，阻抗曲线斜向上的原因个人判断如下：

根据楼主的公式，Z=Z0(1+ρ)/(1-ρ),Z0是系统的输出阻抗，50欧姆，ρ是反射系数，开路时ρ=1,匹配时，ρ=0，短路时ρ=-1，随着电缆测试长度的增加，反射逐渐增大（因为待测电缆不可能短路，只能在完全匹配和开路之间，且随长度ρ逐渐增大），ρ逐渐增大，从0~1，在这个区间增大，故测量的Z也逐渐增大随着测试长度的增加。

Hust,感谢回复，为什么随着电缆越长，反射会逐渐增大呢？ρ=Vreflection/Vin 反射系数是逐时间计算的，即每一时刻反射回来的电压。

为什么随着电缆越长，反射会逐渐增大呢？

hust --- 2021-09-26 15:31:26

9

可能和电压降有关，随着电缆长度的增加，电阻逐渐增大，电压逐渐降低，ρ也会逐渐增大。
copartnerks --- 2021-10-12 17:23:53

10

後面是受電感和電容影響，阻抗是有电感、电容、电阻的值决定的
wanjieshun --- 2021-10-22 17:08:08

11

实测测试发现细的电缆曲线更容易往上走，粗电缆会好一些。有个专家说这个跟导体的直流电阻不太一样有关系。。
skyfucker --- 2021-10-28 09:39:59

12
