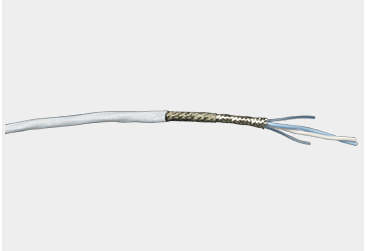

    M17/176-00002-数据总线电缆-双芯同轴电缆




    Harbor具有提供经济有效的解决方案以支持最苛刻的计划要求的悠久历史。



    数据总线电缆和双芯同轴电缆(例如MIL-DTL-17结构M17 / 176-00002)简化了商用飞机,军用飞机和军用地面车辆中各种电子组件与航空电子设备之间的通信。



    建立了复合电缆,以减少插入损耗,并提供出色的EMI和RFI保护。考虑到FAA,ARINC,军事和行业规范,对电缆进行了优化以满足客户的电气要求。



    结构由一对至五对配置组成,温度范围为-55°C至+ 200°C。典型的规格尺寸包括22、24和26 AWG,但也可以提供其他规格。可以使用多种介电材料,包括泡沫和实心挤出FEP,实心/泡沫复合材料以及低密度PTFE胶带-所有这些材料均配置为具有出色的电气性能。

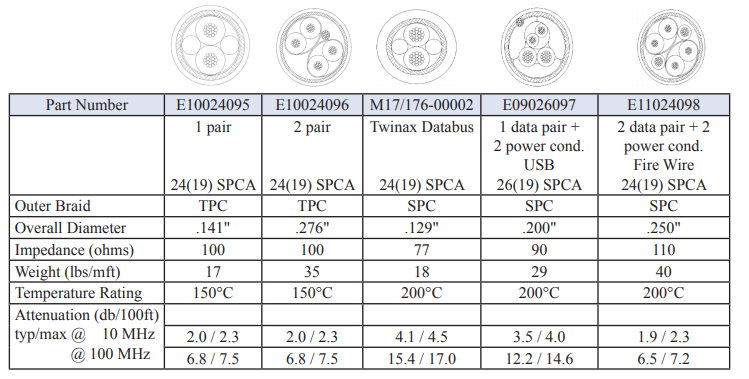

    电气特性



    标准阻抗为100欧姆和150欧姆。频率通常在10 MHz至1000 MHz范围内,但某些电缆可在2 GHz以下的频率下运行。

    应用领域



    应用包括机上娱乐,机舱管理系统,USB和VGA多媒体,标清视频和HDTV。已针对高可靠性的商业和军事应用配置了其他构造,例如车载仪表和传感。
