电线电缆网 > 品质 检测 试验 > QP-IVH型 小型线缆试样切片机(完整版)

QP-IVH型 小型线缆试样切片机 - 无图版

mfshuaigong --- 2022-01-05 12:26:47

1

线缆结构尺寸测量需要厚度均匀的薄型切片,切片的质量会直接影响到测量的精度,尤其是采用影像测量仪检测,对线缆试样切片的质量要求更高。

线缆试样切片有手工切,平推切以及类似车削的旋切多种方式,其中平推与旋切各有优缺点,根据经验总结,笔者建议采用旋切方式为主。

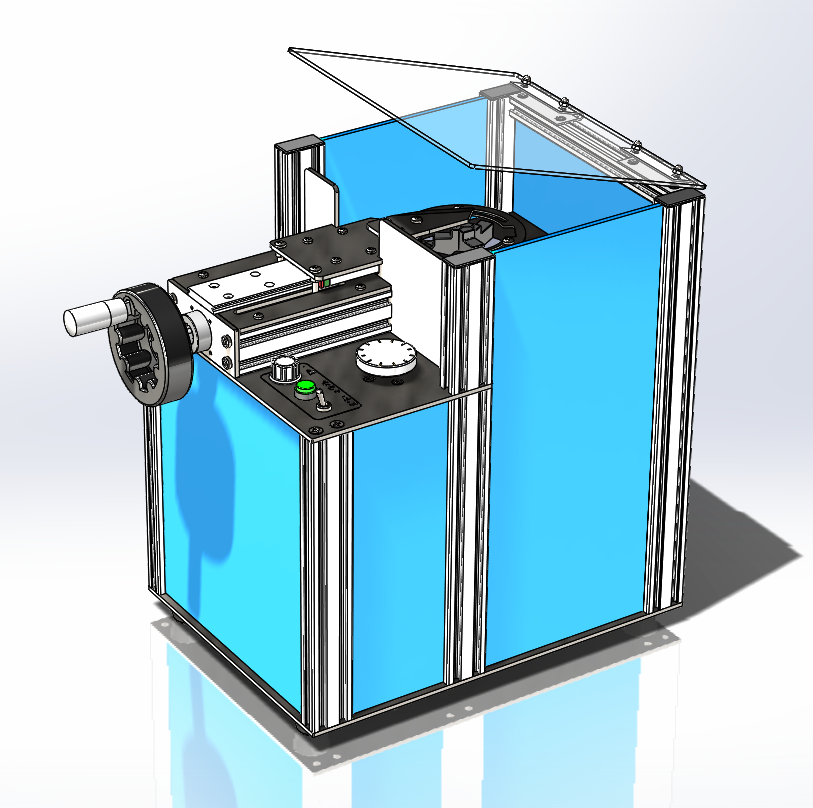

QP-IVH型 小型线缆试样切片机,可切片线径范围为Φ5mm至Φ60mm的交联电缆、架空电缆以及电缆护套,切片厚度任意可调,采用定制专用刀片。整机设计采用不锈钢台板和铝合金型材构件,以及亚克力板材箱板,外形美观大方。主轴采用微型三爪自定心卡盘,配套电磁制动器实现电动操作,方便快速夹持电缆试样。线缆切片厚度调节机构采用精密丝杆副传动,实现轻松精准调节,刀架采用精密线轨加滚珠丝杆结构,进刀控制顺滑轻松。

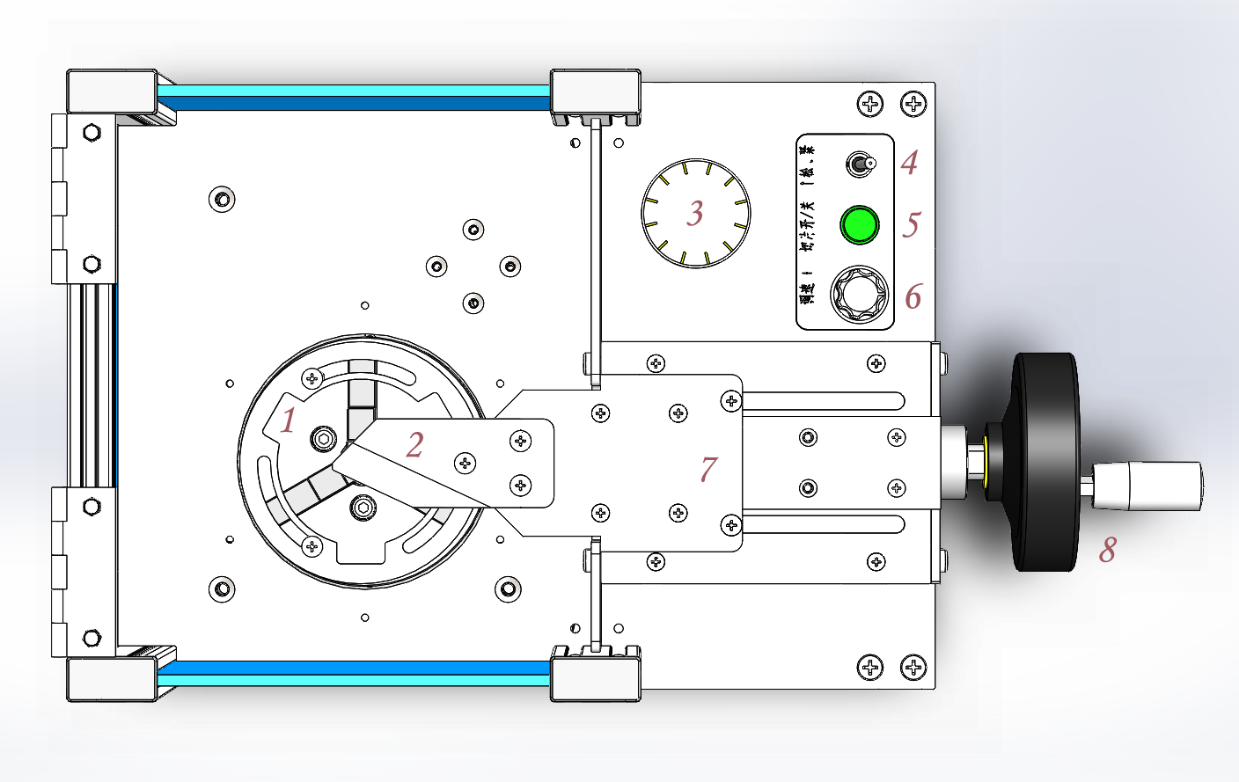

Figure 1  切片机功能结构

1.三爪卡盘(Lathe chuck);2.刀片(knife);3.切片厚度调节手轮(thickness wheel);4.夹持线缆开关(close/open);5.切片按钮    on/slice);6.转速调节(Rotation speed);7.刀架机构(knife rest);8.进刀手轮(slicer wheel);


mfshuaigong --- 2022-01-05 12:45:04

2

这个切片机适应范围广,可切绝缘、护套以及橡套,甚至可以切异形诸如扇形等,切片最薄可达到0.05mm-0.10mm!
匿名 --- 2022-01-10 15:12:34

3

匿名 --- 2022-01-10 15:13:07

4

不错不错,很方便快捷,可以考虑购买
mfshuaigong --- 2022-01-19 11:04:54

5

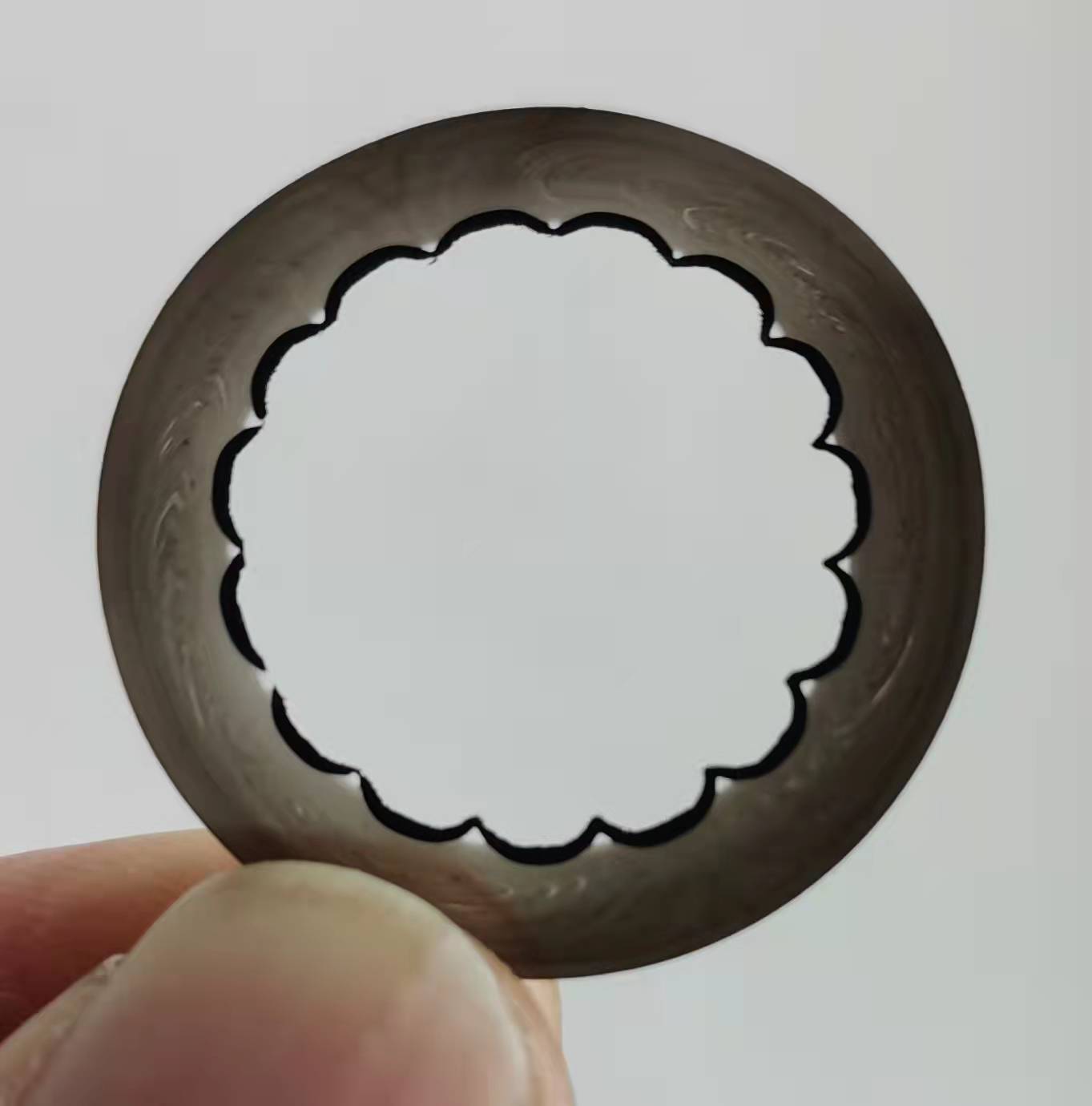

图中的切片为架空电缆切片,厚度≤0.08mm,完全满足影像测量的要求!!!
