    8.14 电缆的修改



    当由于工程图纸变更或材料审查委员会的行动而必须更换或添加电线到完整的未屏蔽线束中时,应按以下方式进行修改:

    a.按照BAC5152标识电线。

    b.更换和增加电线如下:


    (1)按照BAC5157的要求,将增加的电线扎在线束外。如果安装了绑扎带,只需要在卡箍之间以大约1.0英尺的间隔绑扎。
    (2)不需要在主线束上现有的扎带、胶带、标识等下面安装导线。但是,必须在主线束上的所有卡箍内安装。
    (3)当从线束中移除导线时,只有在生产记录要求时才需要完全移除导线。如果被移除的电线没有从线束上取下,按照BAC5153在线缆两端加端盖和绝缘套管。




    8.17裸露导电部件的绝缘





    在机载设备中,将所有能获得电势的金属部件电绝缘,使裸露的端子或元件引线绝缘,载流部件如下所述或在工程图中指定。

    a.按照BAC5162绝缘所有裸露的连接器端子。

    b.按照BAC5157的规定,隔离所有屏蔽引线。

    c.按照BAC5153绝缘所有金属裸漏端。如果用热缩套管进行绝缘,使其不能系在套管上或胶带上,则可根据BAC5459的规定,在下列情况下使用BMS5-37绝缘化合物(表I, A类和B类)。

    (1)带有一根以上导线的turret式绝缘端子。

    (2)附有一条以上导线的wafer开关端子。

    (3)连有一条以上导线的绝缘设备焊料片。如果涂层材料有可能滴入或进入开关触点或操作机构,请不要使用这种方法。

    d.在以下情况下,可以使用d级无收缩套管(BEN-HAR 1151-FR-B, Varglass E54400),不带连接裸电线或连接到焊接端子上的组件引线:

    (1)绝缘结构机械地固定、疏水或保持线束外形。

    (2)导线或引线绝缘在工程图中指定的区域内,绝缘距离焊点和/或部件本体在0.060英寸以内(参见图46)。

    e.按照工程图纸规定绝缘绕线连接。

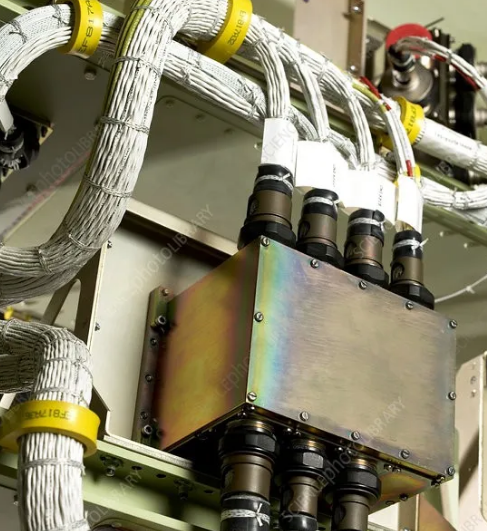

    波音飞机电气线束的安装-接线终端的保护-西安福川电子科技
