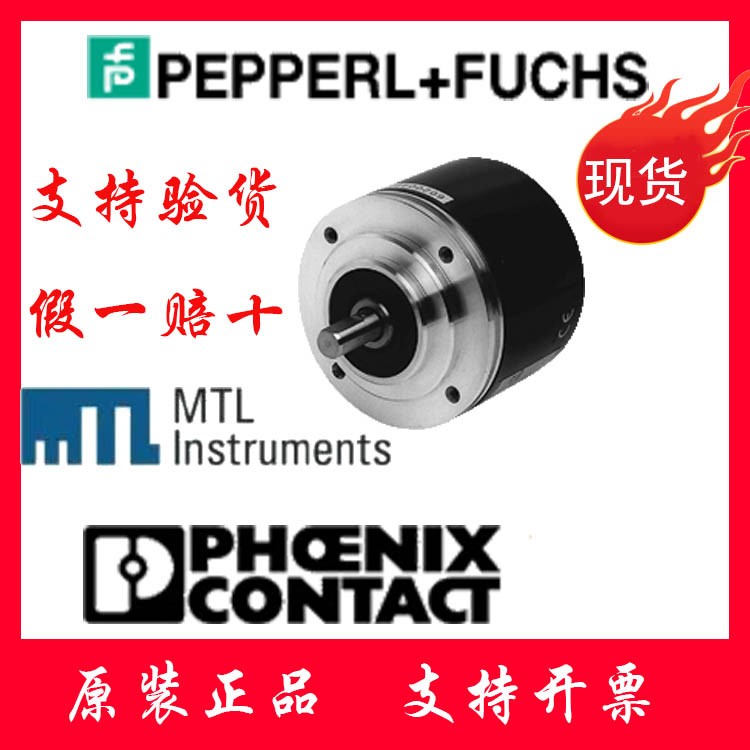

PVM58I-011AGR0BN-1213

工业标准外壳 ?58 mm

PROFIBUS 接口

30 位,多匝

速度传输

更广泛的扩展功能

可编程的限位开关

调试模式

伺服或夹紧法兰

通用规格

检测类型 光电采样

设备类型 多圈值编码器

功能性安全相关参数

MTTFd 70 a

任务时间 (TM) 20 a

L10 1,9 E+11 在 6000 rpm 和 20/40 N 轴向/径向轴负载下

诊断覆盖率 (DC) 0 %

电气技术规格

工作电压 10 ... 30 V DC




可用前的时间延迟 < 1000 ms

线性度 ±在 16 位时为 2 LSB,在 13 位时 ± 1 LSB,在 12 位时 ± 0.5 LSB

输出码 二进制码

Code course(计数方向) 可编程,

顺时针递增(顺时针旋转,code course 递增)

顺时针递减(顺时针旋转,code course 递减)

接口

接口类型 PROFIBUS

分辨率

单圈 可达 16 Bit

多匝 14 Bit

总体解决方案 可达 30 Bit

传输速率 0,0096 ... 12 MBit/s

符合标准 PNO 型材 3.062,RS-485

连接

端子盒 在可拆卸的外壳盖中

符合标准

防护等级 DIN EN 60529,IP65

IP66、IP67(含轴封)

气候测试 DIN EN 60068-2-30 ,无冷凝

发射干扰 EN 61000-6-4:2007

抗扰度 EN 61000-6-2:2005

耐冲击性 DIN EN 60068-2-27,100 g,6 ms

抗振性 DIN EN 60068-2-6,10 g,10 ... 2000 Hz

认证和证书

UL 认证 cULus 认证,一般用途,2 类电源

环境条件

工作温度 -40 ... 85 °C (-40 ... 185 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

机械规格

材料

组合 1 外壳:带粉末涂层的铝材

法兰:铝

轴:不锈钢

组合 2 (Inox) 外壳:不锈钢

法兰:不锈钢

轴:不锈钢

质量 大约 600 g (组合 1)

大约 1200 g (组合 2)


惯性力矩 30 gcm2

起始扭矩 ≤ 3 Ncm (无轴封的型号)

轴负载

轴向 40 N

径向 110 N
