电线电缆网 > 国外线缆 > UL2464结构问题（完整版）

UL2464结构问题 - 无图版

HONEY168WW --- 2022-05-14 14:16:47

1

关于UL2464结构问题，是否可以为（某AWG单根芯线+屏蔽）+某AWG单根芯线或者多根芯线+屏蔽？

1186365293 --- 2022-05-14 15:11:52

2

2464 无结构限制的吧

FWP --- 2022-05-14 15:56:15

3

两根或多根单股线、扭绞在一起的多组单股线的双绞线或者单股线或多组单股线可以平行敷设，以形成扁平、椭圆形或圆形电缆。阻挡层和/或填料非必选。可以使用相同或混合AWG尺寸。
happyjoe --- 2022-05-14 20:56:27

4

三楼解释的正确！
wzg196 --- 2022-05-15 06:03:55

5

匿名 --- 2022-05-16 08:54:06

6

XKFY --- 2022-05-16 11:47:55

7


slikin --- 2022-05-16 16:28:25

8

UL758，AWM 2464，规定绝缘可以贴牌或自己生产，成缆为2芯或更多对，即可以多芯成缆，也可以多对成缆，即可以做成扁线、椭圆、圆形，节距无规定，包带和或填充可有可无，线芯可以为同一AWG线规，也可以不同线规。内护套可有可无，编织可有可无，护套。。。。。

andywork --- 2022-05-17 17:22:42

9

结构无限定
liuhang222 --- 2022-05-18 12:25:01

10

简单说就是，怎么都行。
只要绝缘线是登陆过的AWM Style就可以。

300V电缆要注意绝缘线的总绞距。
dongsen332 --- 2022-05-18 17:08:55

11

liuhang222:

简单说就是，怎么都行。

只要绝缘线是登陆过的AWM Style就可以。


300V电缆要注意绝缘线的总绞距。

这个总绞距具体怎么讲。平时生产好像没怎么关注这个

liuhang222 --- 2022-05-19 08:35:22

12

liuhang222:

简单说就是，怎么都行。

只要绝缘线是登陆过的AWM Style就可以。


300V电缆要注意绝缘线的总绞距。

dongsen332:

这个总绞距具体怎么讲。平时生产好像没怎么关注这个


就是有这么一条规定。但是限定30V以上的电缆。

20276这种30V的就没有关系。

2464这样300V的，就需要注意一下。


设定为层心直径的15～20倍的话，基本没问题。

dongsen332 --- 2022-05-19 11:18:35

13

liuhang222:

简单说就是，怎么都行。

只要绝缘线是登陆过的AWM Style就可以。


300V电缆要注意绝缘线的总绞距。

dongsen332:

这个总绞距具体怎么讲。平时生产好像没怎么关注这个

liuhang222:


就是有这么一条规定。但是限定30V以上的电缆。

20276这种30V的就没有关系。

2464这样300V的，就需要注意一下。


设定为层心直径的15～20倍的话，基本没问题。

还有个问题哈，这里面节距要求说的是“绝缘线芯直径的**倍”，这个绝缘线芯怎么理解？指的是成缆外径呢还是指的是参与绞合的单个芯线的外径？？？一直困扰这个理解

liuhang222 --- 2022-05-19 12:21:09

14

liuhang222:

简单说就是，怎么都行。

只要绝缘线是登陆过的AWM Style就可以。


300V电缆要注意绝缘线的总绞距。

dongsen332:

这个总绞距具体怎么讲。平时生产好像没怎么关注这个

liuhang222:


就是有这么一条规定。但是限定30V以上的电缆。

20276这种30V的就没有关系。

2464这样300V的，就需要注意一下。


设定为层心直径的15～20倍的话，基本没问题。

dongsen332:

还有个问题哈，这里面节距要求说的是“绝缘线芯直径的**倍”，这个绝缘线芯怎么理解？指的是成缆外径呢还是指的是参与绞合的单个芯线的外径？？？一直困扰这个理解

这个指的是单个线芯。

主要是针对相同线芯的同心绞合的情形。

比方说，单线采用1007的26AWG，假设它的直径是1.3mm。

如果用作2464的2芯对绞的话，则绞距应小于39mm。

3芯的话，45.5mm

4芯，52mm

5芯或者以上的话，就不用考虑单线的直径了。直接用绞合后的直径计算。

比方说6芯的直径是3.9mm，那就控制在3.9乘以15=58.5以下就行.


HONEY168WW --- 2022-06-25 08:15:26

15

liuhang222:

简单说就是，怎么都行。

只要绝缘线是登陆过的AWM Style就可以。


300V电缆要注意绝缘线的总绞距。

dongsen332:

这个总绞距具体怎么讲。平时生产好像没怎么关注这个

liuhang222:


就是有这么一条规定。但是限定30V以上的电缆。

20276这种30V的就没有关系。

2464这样300V的，就需要注意一下。


设定为层心直径的15～20倍的话，基本没问题。

dongsen332:

还有个问题哈，这里面节距要求说的是“绝缘线芯直径的**倍”，这个绝缘线芯怎么理解？指的是成缆外径呢还是指的是参与绞合的单个芯线的外径？？？一直困扰这个理解

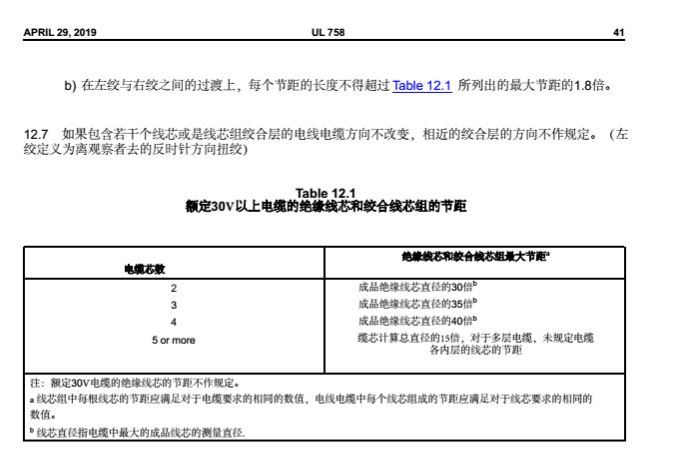

5芯以下是按照构成单元中最大的单个线芯直径的倍数，5芯（含5芯）以上按照集合外径的倍数设计。看看备注，有说明

415114836 --- 2022-09-08 15:14:24

16

感谢分享
liulitong0415 --- 2022-12-18 10:05:24

17
