电线电缆网 > 新产品 新技术 > 一种更低成本的电线鼓包检测方案(完整版)

一种更低成本的电线鼓包检测方案 - 无图版

长杰仪器 --- 2022-06-21 16:02:42

1

我们可以提供一种基于测径仪检测电线鼓包的方案,其基本原理是通过测量值与标准值的误差比较,超出公差即报警。


电线是高速运行的,要做到不漏检,就要求测径仪的测量速度足够快。我们测径仪的测量频率可以拓展至3000次/秒,若线的速度为每秒钟15米(即每分钟900米),则测量间隔为5mm,也就是说,若鼓包尺寸小于5mm,就会存在漏检。


该方案的成本将远远低于凹凸检测仪。如果有相关应用需求,可与我们联系。



长杰仪器 --- 2022-06-21 16:30:02

2

我们测径仪的测量速度是目前国内最快的,遥遥领先同行。市场上近乎泛滥的激光测径仪,测量速度一般只有600次/秒,欧勒测径仪也只做到1800次/秒。我们现在可做到3000次/秒,将来会进一步提升至10000次/秒的量级。

游客 --- 2022-06-21 16:33:16

3

说说原理
长杰仪器 --- 2022-06-21 17:25:57

4

游客:

说说原理

例如做直径1mm的线,设定标准值为1mm,公差为±0.05mm,当实际测量结果超出该公差范围(如果线有鼓包且被检测到,则线径测量值也一定会超出该公差),就报警。报警的动作可以拓展为声光报警器、停机等,可以有效地提示用户处理不良品。

ZJM809218 --- 2022-06-22 12:32:36

5

呵呵
游客 --- 2022-06-22 16:42:05

6

假如说线缆使用的是凸轮凹印,那么你的设备检测到表面印字段时表面是凹下去的,那么事会显示异常还是正常?凹陷程度<0.7mm,能检测不?
长杰仪器 --- 2022-06-22 18:38:49

7

游客:

假如说线缆使用的是凸轮凹印,那么你的设备检测到表面印字段时表面是凹下去的,那么事会显示异常还是正常?凹陷程度<0.7mm,能检测不?

你好!凹陷检测的原理是一样的,就是设定一个负公差(例如-0.5mm),当测量值小于标准值0.5mm以上,就报警。如果不需要报警,可以把公差设置大一些,例如-1mm,则测量值小于标准值1mm以内,是不报警的。

游客 --- 2022-06-23 09:42:59

8

所有的凹凸仪都是这个原理,凭啥你的就是

一种更低成本的电线鼓包检测方案?

长杰仪器 --- 2022-06-23 10:29:52

9

游客:

所有的凹凸仪都是这个原理,凭啥你的就是

一种更低成本的电线鼓包检测方案?

因为我们这种方案的成本远远低于凹凸仪。

游客 --- 2022-06-23 10:43:29

10

例如做直径1mm的线,设定标准值为1mm,公差为±0.05mm,当实际测量结果超出该公差范围(如果线有鼓包且被检测到,则线径测量值也一定会超出该公差),就报警。报警的动作可以拓展为声光报警器、停机等,可以有效地提示用户处理不良品。

这有什么创新点?
长杰仪器 --- 2022-06-23 10:55:34

11

游客:

例如做直径1mm的线,设定标准值为1mm,公差为±0.05mm,当实际测量结果超出该公差范围(如果线有鼓包且被检测到,则线径测量值也一定会超出该公差),就报警。报警的动作可以拓展为声光报警器、停机等,可以有效地提示用户处理不良品。


这有什么创新点?

创新的是方案,不是物理学原理。买一台凹凸检测仪差不多要3万,而我们这种方案的成本不到它的1/3。

要在高速生产线上检测电线鼓包,要求测径仪的测量速度足够快,我们目前的测量速度是3000次/秒,才有资格开发这种应用。像国产的激光测径仪普遍只有600次/秒的速度,是没有资格的。


一秒钟3000次的测量,数据处理量是不小的,您可以试着想象一下。即使做简单的加法,一秒钟3000次计算也是不容易的。而光学部分的算法是非常复杂的!

游客 --- 2022-06-23 13:36:03

12

能检测几个维度?
长杰仪器 --- 2022-06-23 13:39:14

13

游客:

能检测几个维度?

测径仪是检测一个维度,所以我们是说检测鼓包,而不是凹凸。当然了,电线断胶的情形也是能检测出来的。


从我们的理解而言,检测鼓包的关键并不在于检测几个维度,而在于测径仪的测量速度,速度跟不上就必然存在漏检,再多维度都会漏检。同样地,凹凸检测仪的测量速度也要足够快,否则也会漏检。

长杰仪器 --- 2022-06-23 15:24:34

14

刚刚查看了日本富光的凹凸检测仪,发现它实际上是三轴测径仪,也就是三台测径仪。但是没看到它给出具体的扫描频率,而只给了线的速度5M/Min-1500M/Min,最高线速是1500米/分钟。我们认为这种给法是不严谨的,存在误导,因为在同样的线速度下,不同的扫描速度,对应的仪器所能够检测到的最小凹凸尺寸也是不同的,而这是非常非常重要的。

游客 --- 2022-06-23 16:33:55

15

和西科拉的比怎么样?
长杰仪器 --- 2022-06-23 20:01:59

16

游客:

和西科拉的比怎么样?

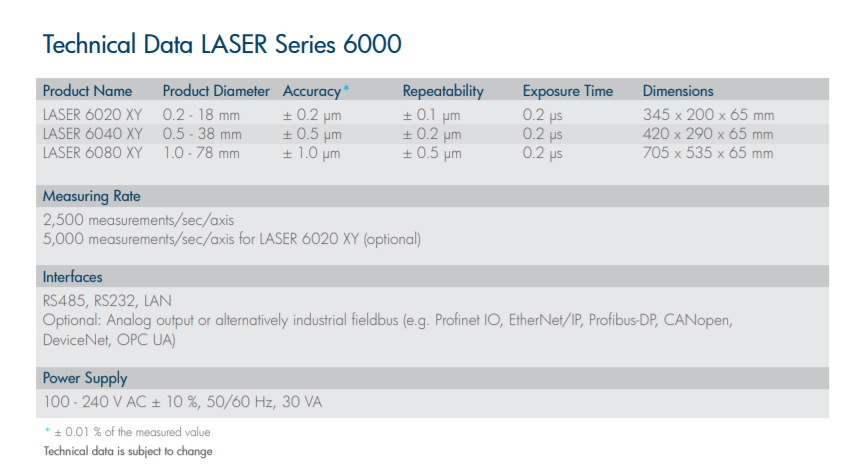

你好!刚刚查看了西科拉公司的产品目录,您说的应该是它的双轴测径仪:


6020XY的标准扫描频率是2500次/秒,这个速度和我们产品是持平的,我们标准的速度也是2500次/秒,可以拓展至3000次/秒,差别不大。备注中又提到,6020XY还有5000次/秒的可选版本。

重复精度是±0.1um,这个指标与我们持平。

测量精度是±(0.2μm+0.01%*测量值),也就是说它的最大误差是±2μm,这个指标略优于我们定义的±2.5μm。但不知它的定义是静态测量还是动态的,我们的误差定义是基于动态测量的。


另外,西科拉测径仪也是基于CCD成像的方式,这和我们产品是一致的。但它采用的是激光光源,而我们用的是红色LED光源,这部分我们的方案优于西科拉,因为激光光源的散热性能不如LED,使用寿命比LED短。

- Innovative CCD line sensor technology combined with pulse controlled laser diodes

游客 --- 2022-08-16 15:03:57

17

说重点吧,报价呢
长杰仪器 --- 2022-08-25 21:22:31

18

游客:

说重点吧,报价呢

你好!优势非常之大,具体价格请添加企业微信询问。
