求助电缆绝缘计算方法 - 简版
网上看到电缆绝缘截面积计算方法是：S=π*（导体直径+绝缘厚度）*绝缘厚度，不太理解这个公式是怎么过来的，懂的高手解释一下
VictorQ:公式其实就是化简来的，假设导体直径为d，绝缘厚度为t
按照圆环计算公式绝缘面积为：S=0.25*pi*[（d+2t）2-d2]=0.25*pi*(d+2t+d)*(d+2t-d)=0.25*pi*(2d+2t)*2t=pi*(d+t)*t
化简下来就是你说的公式了
真是高手，学习了
VictorQ:公式其实就是化简来的，假设导体直径为d，绝缘厚度为t
按照圆环计算公式绝缘面积为：S=0.25*pi*[（d+2t）2-d2]=0.25*pi*(d+2t+d)*(d+2t-d)=0.25*pi*(2d+2t)*2t=pi*(d+t)*t
化简下来就是你说的公式了
我试着导出过，但是可惜没有导出来，受教了
分享一下我计算绝缘截面积的方式。如下：

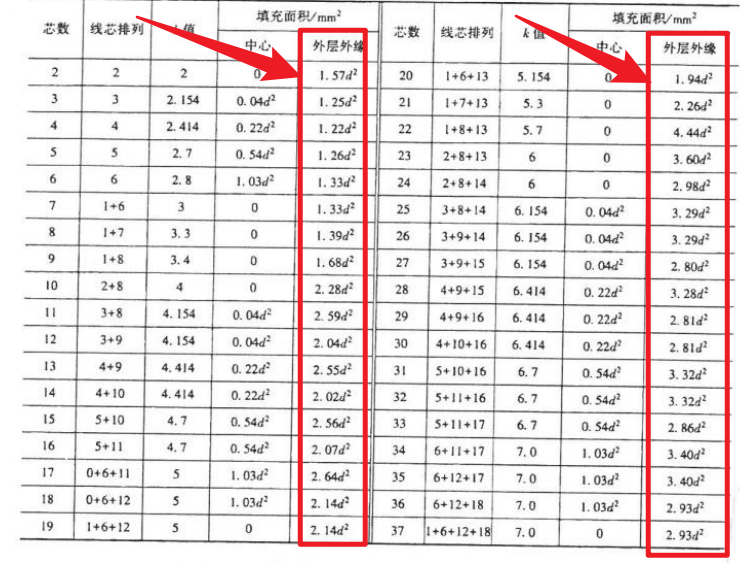

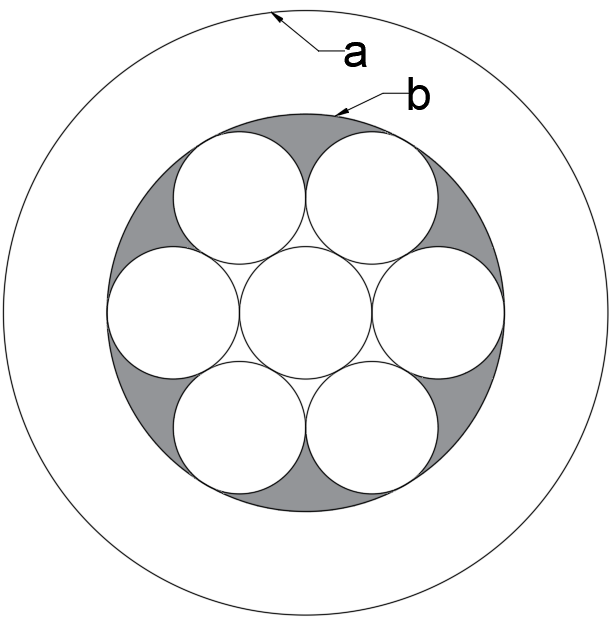

上图为芯线截面积，绝缘的截面积为ab形成圆环面积S1加上阴影部分的面积S2，ab圆环面积容易求出来，主要是阴影部分面积S2的计算方式，S2的计算方法前辈们已经算过了，我也用CAD验证过，数据完全符合，我就直接上图，自己看吧，下图是计算S2面积的方法，如果问题请指出，也希望能跟大家交流交流技术方面的问题。
1012509506:分享一下我计算绝缘截面积的方式。如下：
上图为芯线截面积，绝缘的截面积为ab形成圆环面积S1加上阴影部分的面积S2，ab圆环面积容易求出来，主要是阴影部分面积S2的计算方式，S2的计算方法前辈们已经算过了，我也用CAD验证过，数据完全符合，我就直接上图，自己看吧，下图是计算S2面积的方法，如果问题请指出，也希望能跟大家交流交流技术方面的问题。
表中d是芯线的外径吗？还是电缆外径？
1012509506:分享一下我计算绝缘截面积的方式。如下：
上图为芯线截面积，绝缘的截面积为ab形成圆环面积S1加上阴影部分的面积S2，ab圆环面积容易求出来，主要是阴影部分面积S2的计算方式，S2的计算方法前辈们已经算过了，我也用CAD验证过，数据完全符合，我就直接上图，自己看吧，下图是计算S2面积的方法，如果问题请指出，也希望能跟大家交流交流技术方面的问题。
这个是运用在非紧压导体上还是紧压非紧压都可以用？
1012509506:402663419:分享一下我计算绝缘截面积的方式。如下：
上图为芯线截面积，绝缘的截面积为ab形成圆环面积S1加上阴影部分的面积S2，ab圆环面积容易求出来，主要是阴影部分面积S2的计算方式，S2的计算方法前辈们已经算过了，我也用CAD验证过，数据完全符合，我就直接上图，自己看吧，下图是计算S2面积的方法，如果问题请指出，也希望能跟大家交流交流技术方面的问题。
表中d是芯线的外径吗？还是电缆外径？
单根铜丝直径。
1012509506:ybh202208:分享一下我计算绝缘截面积的方式。如下：
上图为芯线截面积，绝缘的截面积为ab形成圆环面积S1加上阴影部分的面积S2，ab圆环面积容易求出来，主要是阴影部分面积S2的计算方式，S2的计算方法前辈们已经算过了，我也用CAD验证过，数据完全符合，我就直接上图，自己看吧，下图是计算S2面积的方法，如果问题请指出，也希望能跟大家交流交流技术方面的问题。
这个是运用在非紧压导体上还是紧压非紧压都可以用？
非紧压。
