电线电缆网 > 新手区 > Profinet 4芯星绞SFUTP CAT5E串音测试不过(完整版)

Profinet 4芯星绞SFUTP CAT5E串音测试不过 - 无图版

468228364 --- 2022-10-14 16:31:53

1

有哪位大神能帮忙分析一下,为什么做的Profinet 4芯星绞SFUTP CAT5E串音测试不过,绞距40,48都试过,芯线重新开过,效果还是一样



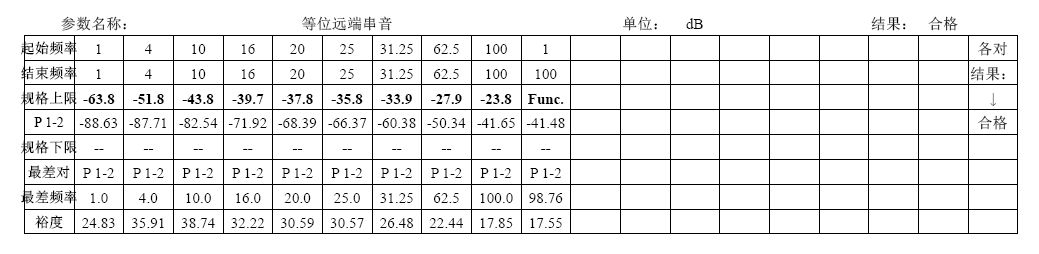

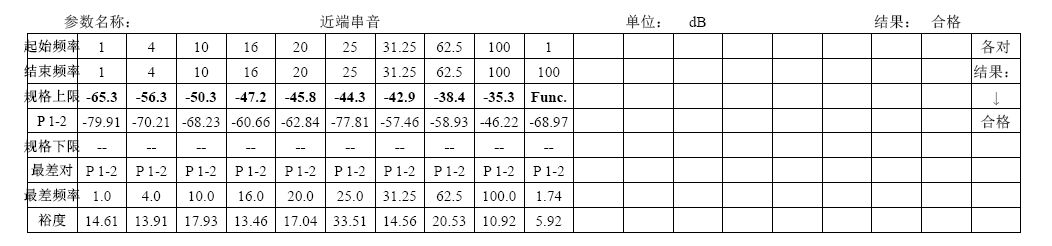

ygj --- 2022-10-14 19:49:47

2

做合格的好像没几家吧,
468228364 --- 2022-10-15 08:53:44

3

ygj:

做合格的好像没几家吧,

我们当时打样是好的,后面做了一次也还行,但是这次就做不成功了,而且我们有个单股铜差不多的版本,测试也还行,就是不知道为什么这次就是做不出来

HONEY168WW --- 2022-10-15 10:04:44

4

看看你的结构    我司做过一款22AWG的  4C+填充+中被+AL+编织  绝缘HDPE  AL用的是0.08厚的   FRPE套管中被    集绞绞距55±5mm  套管护套


468228364 --- 2022-10-15 13:02:35

5

HONEY168WW:

看看你的结构    我司做过一款22AWG的  4C+填充+中被+AL+编织  绝缘HDPE  AL用的是0.08厚的   FRPE套管中被    集绞绞距55±5mm  套管护套


我们现在做的是绞铜的,0.25*7绞,你们公司做的时候有没有出现过串音像我们这样的

HONEY168WW --- 2022-10-15 16:15:04

6

HONEY168WW:

看看你的结构    我司做过一款22AWG的  4C+填充+中被+AL+编织  绝缘HDPE  AL用的是0.08厚的   FRPE套管中被    集绞绞距55±5mm  套管护套


468228364:

我们现在做的是绞铜的,0.25*7绞,你们公司做的时候有没有出现过串音像我们这样的

没有    你们做7/0.25的铜应该更好做啊  我们做的还是19/0.16的呢   注意控制好绞铜的真圆度与绝缘层的偏心度   绞线的时候注意控制好芯线的张力要均匀等

468228364 --- 2022-10-15 23:59:22

7

HONEY168WW:

看看你的结构    我司做过一款22AWG的  4C+填充+中被+AL+编织  绝缘HDPE  AL用的是0.08厚的   FRPE套管中被    集绞绞距55±5mm  套管护套



468228364:

我们现在做的是绞铜的,0.25*7绞,你们公司做的时候有没有出现过串音像我们这样的

HONEY168WW:

没有    你们做7/0.25的铜应该更好做啊  我们做的还是19/0.16的呢   注意控制好绞铜的真圆度与绝缘层的偏心度   绞线的时候注意控制好芯线的张力要均匀等

你觉得包中被或者Al会不会有影响

slikin --- 2022-10-18 08:03:27

8

设备的加工能力要能够支撑,有时候工艺再完美,芯线机不行,后面再努力也很难做。

stranger --- 2022-10-18 09:29:47

9

芯线同心度的控制;

星绞时张力(4根)均匀一致性的控制;

中心填充线外径大小的控制,过大过小都会影响1-3、2-4线对的位置,进而影响串音。



468228364 --- 2022-10-18 10:39:09

10

slikin:

设备的加工能力要能够支撑,有时候工艺再完美,芯线机不行,后面再努力也很难做。

我也是怀疑芯线没有做好,但是就是没抓住关键点

468228364 --- 2022-10-18 10:41:08

11

stranger:

芯线同心度的控制;

星绞时张力(4根)均匀一致性的控制;

中心填充线外径大小的控制,过大过小都会影响1-3、2-4线对的位置,进而影响串音。



我们星绞时的进线长度都不一致,这是否会影响四条线的张力呢?

stranger --- 2022-10-20 14:19:48

12

stranger:

芯线同心度的控制;

星绞时张力(4根)均匀一致性的控制;

中心填充线外径大小的控制,过大过小都会影响1-3、2-4线对的位置,进而影响串音。



468228364:

我们星绞时的进线长度都不一致,这是否会影响四条线的张力呢?

怎么会“进线长度不一致”呢? 4根线应该是均匀一致才对。 芯线同心度不好,会导致1-3或2-4 的阻抗忽大忽小; 同样的,张力不一致(不均匀)也会导致这个问题。


skyfucker --- 2022-12-22 17:25:33

13
