电线电缆网 > 新手区 > YJV22-8.7/15 3*500电缆应该使用什么结构的金属屏蔽？铜丝疏绕加铜带反向还是1层铜带就可以了（完整版）

YJV22-8.7/15 3*500电缆应该使用什么结构的金属屏蔽？铜丝疏绕加铜带反向还是1层铜带就可以了 - 无图版

zheng02 --- 2022-10-15 14:05:16

1

YJV22-8.7/15  3*500电缆应该使用什么结构的金属屏蔽？铜丝疏绕加铜带反向还是1层铜带就可以了？

FayeDu --- 2022-10-16 07:45:58

2

按国标做的话1层铜带屏蔽。
409464980 --- 2022-10-16 13:05:07

3

中压电缆用一层铜带绕包屏蔽就够了，不要用到铜丝
YJP --- 2022-10-16 13:54:55

4

500的要铜丝屏蔽

ZQ331629904 --- 2022-10-16 14:07:56

5

具体情况具体分析
10kv的铜带就可以，但又要求铜丝屏蔽的
35kv的铜丝屏蔽多
PLWH --- 2022-10-16 14:18:45

6

若没有要求，按GB/T 12706.2国标，YJV22-8.7/15  3*500采用分相1层0.10铜带重叠绕包即可。若有铜丝屏蔽要求，则采用分相25-35mm2铜丝疏绕+1层0.05-0.10铜带间隙绕包。
zheng02 --- 2022-10-16 16:28:41

7

PLWH:

若没有要求，按GB/T 12706.2国标，YJV22-8.7/15  3*500采用分相1层0.10铜带重叠绕包即可。若有铜丝屏蔽要求，则采用分相25-35mm2铜丝疏绕+1层0.05-0.10铜带间隙绕包。

谢谢！

zheng02 --- 2022-10-16 16:32:52

8

这两个描述的有点不同，所以请大家指点指点，谢了

FayeDu --- 2022-10-17 16:59:35

9

YJP:

500的要铜丝屏蔽


35KV以上才要

lwenye --- 2022-10-20 07:52:44

10

很不错的资料
njdlw --- 2022-11-13 14:23:21

11

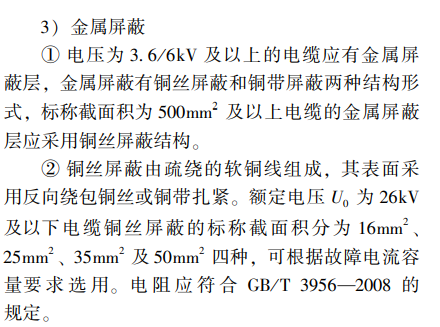

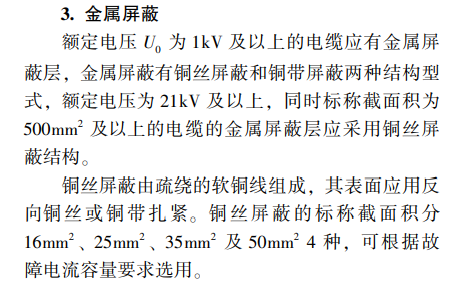

GB/T 12706-2020中 .2中没有提到铜丝屏蔽，，.3中10.2.3中提到500平方及以上的需要铜丝屏蔽结构，，我感觉如果35kV，3*500的电缆的型号应该是YJSV22 26/35kV 3*500,就不应该是YJV22了。
skyfucker --- 2022-12-22 17:08:25

12
