扬州戎星电气有限公司长期供应柔性屏蔽电缆 - 无图版

rongxingdq --- 2022-12-21 08:46:27

1


应用场合:

这种电缆专为需要高度弯折弯曲连续运动应用场合而设计并广泛用于:拖链系统、机器人和移动驱动系统等。外护套材料耐磨、防水解、抗菌、阻燃等特性使得该电缆在拖链系统的优势得到最大发挥。



产品特点:

使用寿命长且质量稳定,PUR材质更加耐磨且耐恶劣环境,适用于室外。



产品优势:

特殊的结构设计及材料,加强了其耐磨耐弯曲性。内有特种抗拉加强层大大的提高了产品使用寿命及抗拉性。

内护套使得线芯结构更加紧凑,大大的避免了使用过程中出现窜芯现象,增加使用寿命。

屏蔽层采用镀锡铜丝减少氧化现象;且覆盖率非常紧密达90%,减少使用过程中出现的干扰。

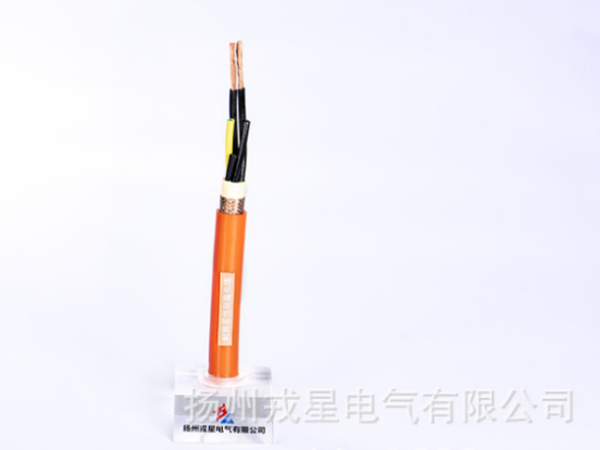

拖链控制屏蔽电缆(PUR护套)



技术参数:

电  压:300/500V

测试电压:2000V/5min(AC)

最小弯曲半径

固定敷设:4×电缆外径

移动安装:7.5×电缆外径



温度范围:

固敷温度:-30℃~90℃

移动温度:-20℃~90℃

耐油性:很好

耐化学物质:耐酸、碱、溶剂和各种液压油的性能优异等

耐候性:耐UV,日光老化性能优异,适合户外使用



最大移动速度:

架空速度:8m/s

滑行速度:5m/s

加速度:75m/s2



规格型号列表

规格

标称外径mm

最大外径mm

电缆总重量Kg/km

芯数×截面mm2

///

2×0.5

2×28/0.15

6.4

7.1

64

3×0.5

3×28/0.15

6.6

7.4

73

4×0.5

4×28/0.15

7

7.8

84

5×0.5

5×28/0.15

7.5

8.3

95

6×0.5

6×28/0.15

7.9

8.8

108

7×0.5

7×28/0.15

8.8

9.8

128

8×0.5

8×28/0.15

9.4

10.4

143

10×0.5

10×28/0.15

10.5

11.6

168

12×0.5

12×28/0.15

10.6

11.8

181

14×0.5

14×28/0.15

12.2

13.5

219

16×0.5

16×28/0.15

12.8

14.2

237

18×0.5

18×28/0.15

13.2

14.6

249

20×0.5

20×28/0.15

14.1

15.6

284

24×0.5

24×28/0.15

15.4

17

334

25×0.5

25×28/0.15

15.6

17.2

340

30×0.5

30×28/0.15

16.9

18.7

398

36×0.5

36×28/0.15

18.2

20.2

456

2×0.75

2×24/0.20

6.8

7.6

74

3×0.75

3×24/0.20

7.1

7.9

86

4×0.75

4×24/0.20

7.5

8.4

100

5×0.75

5×24/0.20

8

8.9

115

6×0.75

6×24/0.20

8.9

9.9

139

7×0.75

7×24/0.20

9.5

10.5

157

8×0.75

8×24/0.20

10.2

11.3

175

10×0.75

10×24/0.20

11.6

12.9

211

12×0.75

12×24/0.20

11.8

13.1

230

14×0.75

14×24/0.20

13.3

14.8

272

16×0.75

16×24/0.20

14.4

16

308

18×0.75

18×24/0.20

14.7

16.3

318

20×0.75

20×24/0.20

15.6

17.3

363

24×0.75

24×24/0.20

16.2

18

426

25×0.75

25×24/0.20

16.3

18.2

434

30×0.75

30×24/0.20

18.8

20.7

525

36×0.75

36×24/0.20

20.7

22.9

624

2×1

2×32/0.20

7.4

8.2

85

3×1

3×32/0.20

7.8

8.5

101

4×1

4×32/0.20

8.3

9.1

119

5×1

5×32/0.20

9.2

10.2

147

6×1

6×32/0.20

9.8

10.8

168

7×1

7×32/0.20

10.4

11.5

188

8×1

8×32/0.20

11.4

12.6

217

10×1

10×32/0.20

12.9

14.2

257

12×1

12×32/0.20

13.1

14.4

282

14×1

14×32/0.20

15.3

16.8

344

16×1

16×32/0.20

16.1

17.7

378

18×1

18×32/.020

16.5

18.4

402

20×1

20×32/0.20

17.7

19.4

454

24×1

24×32/0.20

18.2

20.4

557

25×1

25×32/0.20

18.4

20.5

569

30×1

30×32/0.20

21.4

23.6

669

36×1

36×32/0.20

23.4

25.8

783

2×1.5

2×48/0.20

8.2

9.1

106

3×1.5

3×48/0.20

9

9.9

136

4×1.5

4×48/0.20

9.6

10.6

162

5×1.5

5×48/0.20

10.3

11.4

190

6×1.5

6×48/0.20

11.2

12.4

222

7×1.5

7×48/0.20

12

13.2

250

8×1.5

8×48/0.20

12.9

14.2

282

10×1.5

10×48/0.20

15.1

16.6

350

12×1.5

12×48/0.20

15.3

16.8

387

14×1.5

14×48/0.20

17.6

19.4

467

16×1.5

16×48/0.20

18.8

20.7

530

18×1.5

18×48/0.20

19.3

21.4

544

20×1.5

20×48/0.20

20.9

23

649

24×1.5

24×48/0.20

22.8

25.1

765

25×1.5

25×48/0.20

22.9

25.2

779

30×1.5

30×48/0.20

25.1

27.6

914

36×1.5

36×48/0.20

27.6

30.4

1087

2×2.5

2×77/0.20

9.6

10.6

144

3×2.5

3×77/0.20

10

11.1

177

4×2.5

4×77/0.20

10.8

11.9

214

5×2.5

5×77/0.20

11.8

13

258

6×2.5

6×77/0.20

12.7

14

298

7×2.5

7×77/0.20

13.6

15

339

8×2.5

8×77/0.20

15.1

16.7

398

10×2.5

10×77/0.20

17.4

19.2

483

12×2.5

12×77/0.20

17.7

19.5

540

14×2.5

14×77/0.20

20.8

23

680

16×2.5

16×77/0.20

22.3

24.6

755

18×2.5

18×77/0.20

23.3

25.7

799

20×2.5

20×77/0.20

24.6

26.8

902

24×2.5

24×77/0.20

26.8

29.5

1077

25×2.5

25×77/0.20

26.9

29.7

1101

30×2.5

30×77/0.20

30

33.1

1381

36×2.5

36×77/0.20

33.3

36.7

1649

以上是电缆部分常用的规格型号,其它特殊规格/颜色及更复杂适用场合可根据要求开发定制。
