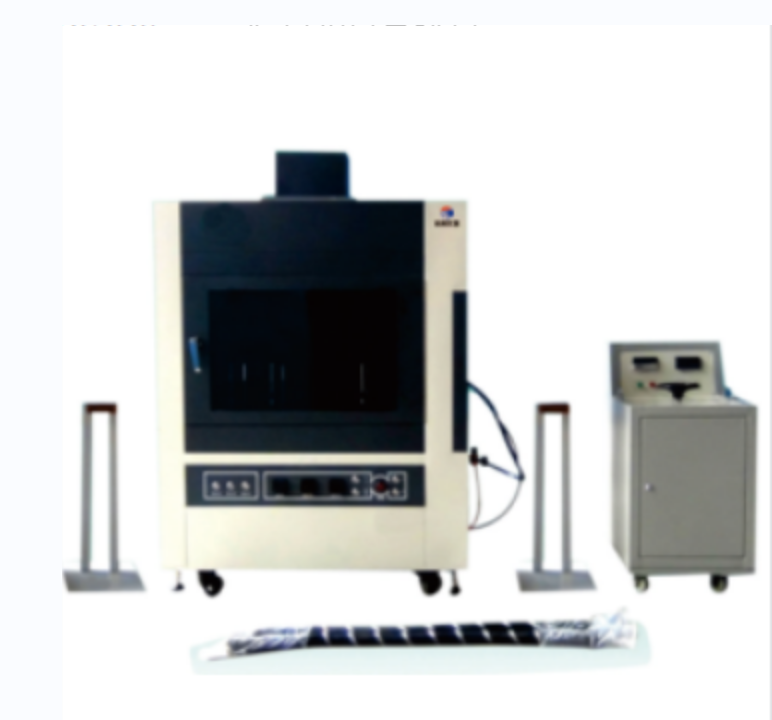

BG5208煤矿用电缆负载燃烧试验机

适用范围：

本装置根据MT818-2009煤炭行业标准的相应要求设计制造，

适用于煤矿用阻燃电缆、阻燃电缆接头等阻燃性试验在大电

流运行状态下，电缆线芯达到205℃时，对电缆施加一定强

度、一定时间的火焰，来判定电缆护套和绝缘材料在此状态下的阻燃、材料抗高温性能等指标而研制的设备。

对应标准：

MT818-2009

MT386-2011

主要技术指标：

u 燃烧箱尺寸：L1100*W525*H900mm，试验箱容积≥0.5 m3

u 电控箱尺寸：L1100*W525*H400mm

u 负载电流：10～3000A连续可调。

u 燃烧喷灯:喷火口直径：￠0.90±0.03mm、 喷口灯长度：1.60±0.05mm、喷口距空气进口高度为102mm、喷火管内径￠9.5mm。

u 喷灯角度：垂直90°（纵向轴线保持在垂直平面上且与垂直方向产生90°的夹角），可调节，自空气进气,内焰70～80mm，外焰115～135mm，可调

u 测温系统： 进口K型热电耦，配1.0mm直径的不锈钢管做外套。智能PID温控表和K型热电耦相匹配。其读数0~999.9℃

u 燃烧系统：采用继电器与温度控制气缸的动作，整个燃烧过程全自动，能够在规定的温度范围内及时燃烧。与常规的手动操作对比，试验结果更精确，操作更简单。

u 气缸：行程0～100mm

u 空气过滤器：0～10KG连续可调整。采用优质过滤器，能将空气中的水份完全排出，能有效提高气缸的使用寿命。

u 操作系统： 继电器控制系统，自动记录燃烧时间、持续燃烧时间。

u 燃烧计时：当试样温度达到规定温度204℃时，燃烧喷灯移动至试样下表面，开始燃烧。自动记录燃烧时间（按规定设定：如燃烧1min），当设定的时间到达时，喷灯恢复至原来的位置。

u 持燃计时：当上述燃烧计时到达后，此计时器自动计时；如果在规定时间（如：停止供火4min），此过程中，如果被燃烧的样品火焰熄灭，则由操作人

u 按持燃停止按钮停止记时，记录时间，如在规定时间范围内，则判定试样通过此项检查。

u 机箱材质：机箱采用数控机床加工成型，圆弧造型美观大方.优质SUS304不锈材料，具有美观、防锈防腐等特点

u 计时器：0~99.99S/m/h。

u 点火方式：高压电子点火，方便稳定。

u 工作电压： AC 220V 50HZ
