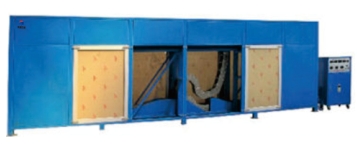

BG5322矿用电缆弯曲试验仪

适用范围：

矿用电缆弯曲试验仪是我公司按照新标准共同开发的，本仪器适用于GB/T12972.1—2008《矿用橡套软电缆 第一部分：一般规定》中交流额定电压U。/U为6/10KV及以下矿用铜芯橡皮绝缘橡皮护套软电缆,动力线芯标称截面16-120MM2需要进行抗弯曲试验的场合，试验方法和试验过程符合《附录D 弯曲试验方法》中规定的内容。适用于动力芯线标称截面积16mm²～150mm²需进行抗弯曲试验的电缆

对应标准：

MT 818-2009

GB/T 12972.1-2008

主要技术指标：

u 外形尺寸:

? 主机：6000X1100X1800mm　　

? 控制箱：600X420X1100mm

u 不锈钢试样保护链：

? 一条弯曲半径为150mm，长度为3500mm

? 一条弯曲半径为200mm，长度为3500mm

? 一条弯曲半径为250mm，长度为3500mm

? 一条一次试验弯曲次数：9000次（一个往返过程算一次）

u 弯曲频率：180±20次/小时（约20秒一次），速度可调。

u 有短路、断路报警装置。

u 有试验次数记录、设定装置，能断电保持数据

u 电源电压380V三相四线，功率1.5KW。

u 试样施加电压电流可调。
