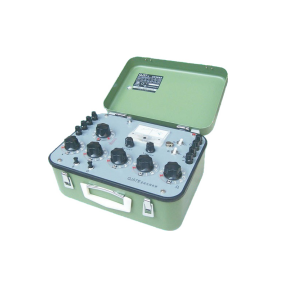

QJ57B-2数字直流双臂电桥

适用范围:

QJ57B数字电桥是新一代电线、电缆直流电阻的测试仪器,是QJ44、QJ57的更新换代产品。电桥采用Σ―△型A/D转换原理,具有测量精度高、数字滤波、快速平均及自动校准等特点。电桥采用5位半LED显示,可直读电阻测量数据。

本电桥还可以用来测试开关、接插件、继电器的触点电阻;车、船、飞机的金属铆接电阻。

对应标准:

GB/T3048.4-2007

主要技术指标:

u 采用5位半LED显示,操作方便、携带方便、读数直观、测量精度高、稳定性好。

u 测量范围:0-200Ω,最小分辨率:1μΩ准确度:±(0.05%Rx+0.05%Rm)

使用环境

参比条件:温度20℃±0.5℃

相对湿度40%-60%(送检时,对实验室的要求)

标称条件:温度0―35℃

相对湿度25%-75%(现场环境)

各量程主要参数见表1:

(温度20℃±0.5℃、相对湿度40%-60%)

量程

测试电流

分辨率

测量范围

基本误差

20mΩ

1A

1μΩ

0-20.000 mΩ

±(0.1%Rx+0.15%Rm)

200mΩ

0.5A

1μΩ

0-200.000mΩ

±(0.05%Rx+0.1%Rm)

100mA

10μΩ

0-2.00000Ω

±(0.05%Rx+0.05%Rm)

20Ω

100mA

100μΩ

0-20.0000mΩ

200Ω

10mA

1mΩ

0-200.000Ω

备注:20mΩ档为4位半显示(在

200mΩ-200Ω档为5位半显示。

供电电源:AC220V±22V 50HZ±1.5HZ

外形尺寸:383*296*166mm

重量:不大于4Kg
