电线电缆网 > 新手区 > 绝缘厚度变薄什么原因？（完整版）
绝缘厚度变薄什么原因？ - 无图版
152563355287 --- 2023-11-23 08:36:15
1

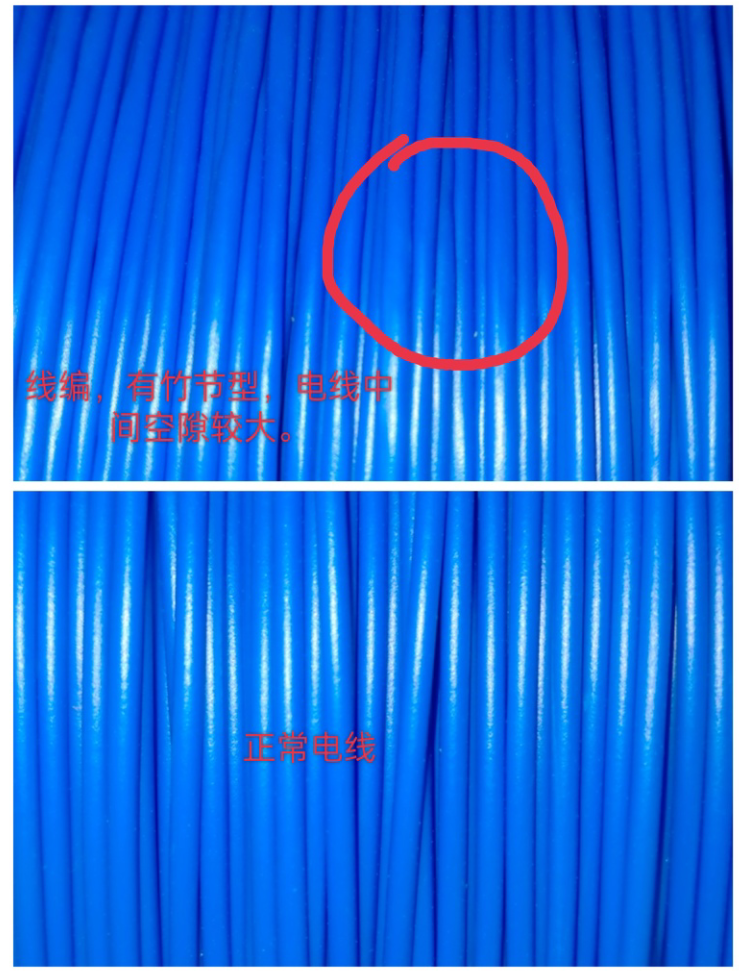

我司生产PVC电线，电线正常生产时有的电线变扁，有轻微竹节型，电线中间的空隙比较大，导致绝缘厚度变薄。有时电线又是正常的。请教大家一下是什么原因造成的？谢谢！
chenxu --- 2023-11-23 13:48:26
2
导体上有水
lls1112 --- 2023-11-23 14:39:58
3

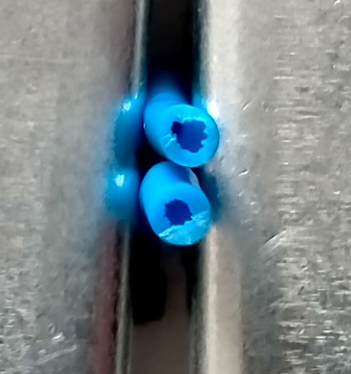

从你这个截面图上来看, 你上面那个图的导体很明显走位了, 不圆整, 生产时走位的地方会卡内膜, 就会导致你的绝缘有竹节形状出来.
WHJ20120923 --- 2023-11-23 14:48:58
4
半成品异常
1146809915 --- 2023-11-24 15:28:06
5
绞合导体吧，绞合的不好有一根丝会随着机器的转动弓出来 会有竹节
152563355287 --- 2023-11-24 17:17:45
6
1146809915:绞合导体吧，绞合的不好有一根丝会随着机器的转动弓出来 会有竹节
您好！是绞合导体，现在异常电线绝缘中间的孔变大，绝缘厚度变薄。不知道为什么会出现这种情况。
152563355287 --- 2023-11-24 17:18:09
7
lls1112:从你这个截面图上来看, 你上面那个图的导体很明显走位了, 不圆整, 生产时走位的地方会卡内膜, 就会导致你的绝缘有竹节形状出来.
您好！现在异常电线绝缘中间的孔变大，绝缘厚度变薄。不知道为什么会出现这种情况。
152563355287 --- 2023-11-24 17:19:15
8
chenxu:导体上有水
您好！现在异常电线绝缘中间的孔变大，绝缘厚度变薄。不知道为什么会出现这种情况
152563355287 --- 2023-11-24 17:19:37
9
WHJ20120923:半成品异常
您好！现在异常电线绝缘中间的孔变大，绝缘厚度变薄。不知道为什么会出现这种情况
416013943 --- 2023-11-25 16:44:13
10
挤塑、牵引速度不稳定？
152563355287 --- 2023-11-26 08:51:24
11
416013943:挤塑、牵引速度不稳定？
您好！都是正常的。
wyjsy --- 2023-11-27 11:06:58
12
基本可以确定是绞合导体的原因，导体不规整是会有些卡模，就会导致绝缘出问题。
Eleco --- 2023-11-27 13:56:47
13
导体跳股了吧，你这导体结构是什么的
FayeDu --- 2023-11-27 14:15:22
14
导体做的太差了
hrbustyuan --- 2023-11-27 22:22:51
15
您应该在具体描述一下，使用的导体规格以及导体的绞合方式，挤出的方式挤压还是拉管，一般您这种情况就是导体不圆整，在挤出过程中撞模造成的。
152563355287 --- 2023-11-28 10:00:43
16
hrbustyuan:您应该在具体描述一下，使用的导体规格以及导体的绞合方式，挤出的方式挤压还是拉管，一般您这种情况就是导体不圆整，在挤出过程中撞模造成的。
您好！导体结构是24/0.2、束绞，挤出方式是挤压。
152563355287 --- 2023-11-28 10:02:22
17
Eleco:导体跳股了吧，你这导体结构是什么的
您好！导体结构是24/0.2、束绞，挤出方式是挤压。
游客 --- 2023-11-28 10:58:01
18
绞线跳股了
huanying2258 --- 2023-11-28 17:34:26
19
应该是导体问题，束丝工序要是节距小一点会圆整，节距大了容易散，造成绝缘有薄有厚，
1692719466 --- 2023-11-29 15:20:31
20
换个大点内模就可以了
jalwf --- 2023-11-30 16:52:16
21
看图片不像是单根铜带丝跳线引起，，我认为是导体中有水分，绿过挤出后，塑料的温度把水分汽化，体积增大，把塑料吹大了。这种状态的水分是不均匀的。
