电线电缆网 > 电力电缆 > 关于10千伏交联电缆内屏与绝缘之间出现的凹点形成原因。（完整版）

关于10千伏交联电缆内屏与绝缘之间出现的凹点形成原因。 - 无图版

小小雨滴 --- 2024-03-08 10:36:16

1

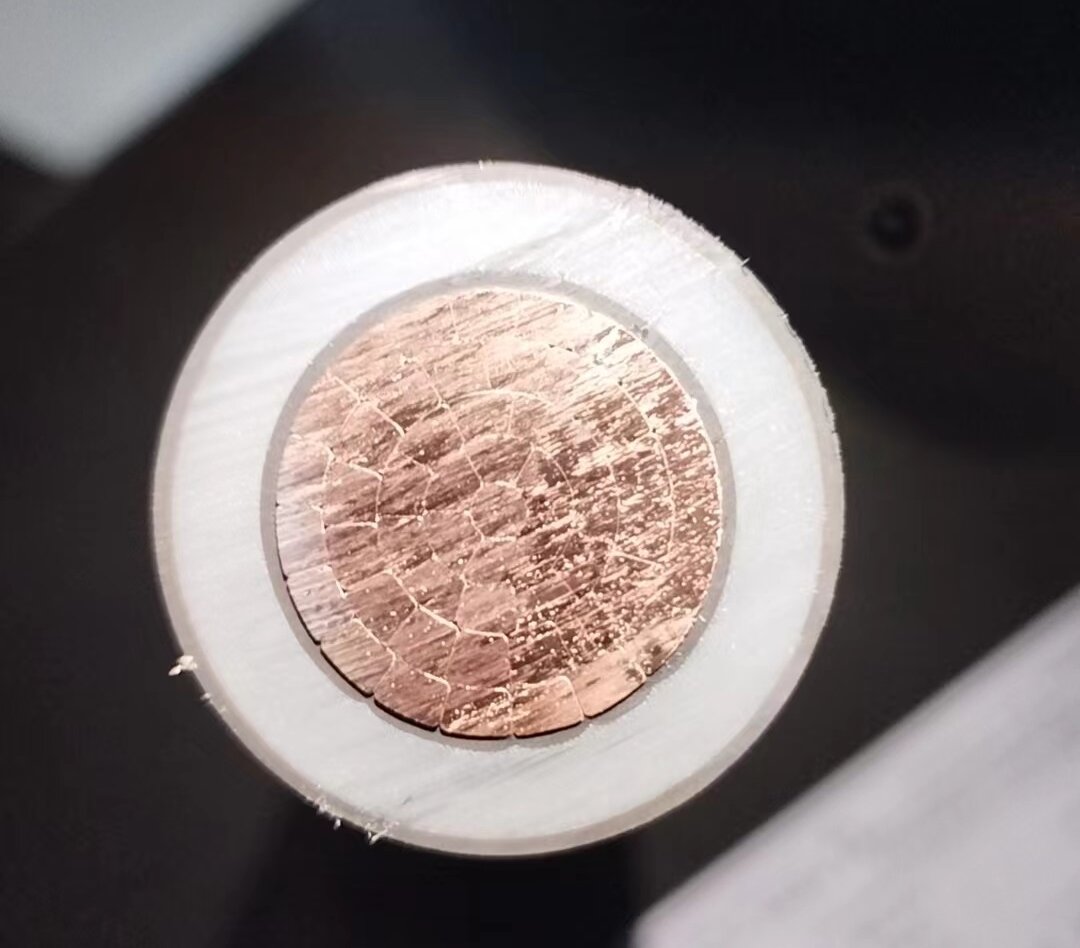

请教各位专家10千伏交联电缆内屏与绝缘之间出现的凹点形成原因




yatou --- 2024-03-08 11:02:22

2

陷进去导体缝里了
小小雨滴 --- 2024-03-08 11:15:39

3

yatou:

陷进去导体缝里了

导体无缝，没有嵌入


1303555313 --- 2024-03-08 11:32:57

4

1.最外层在分线板处，试试有没有单线放线盘涨力不均匀情况。
2.偏心情况
仅供参考
游客 --- 2024-03-08 12:19:08

5

咋解决呢
游客 --- 2024-03-08 12:19:42

6

看起来没偏心啊

游客 --- 2024-03-08 12:20:39

7

高手哪如何解决，分析下原因
zhangyuhang564851702 --- 2024-03-08 16:10:44

8

为啥这么自信的说导体无缝呢
游客 --- 2024-03-08 16:28:21

9

模具是不是配大了
zhongli08 --- 2024-03-08 16:31:56

10

配小了吧
zhongli08 --- 2024-03-08 16:32:10

11

模套
yatou --- 2024-03-09 08:03:39

12

明明有外层导体单丝间有痕啊，虽然不见得是缝，但明显凹进去了，导体屏蔽材陷进去

jieyu --- 2024-03-10 13:44:16

13

分享一篇文章吧  有需要的可以看看

xxn --- 2024-03-13 09:18:53

14

这个是异型导体，紧压程度非常高98%以上，表面按理说是非常光滑没有缝隙的。
但图片上显示好像还是有较小的圆弧角，这个圆弧角比紧压圆形导体的小非常多，紧压圆形导体只要绞合紧密均匀表面也不容易出现类似问题。
所以就有点奇怪，是不是导体的节距较大，导致绞合不够紧密（有比较大的反弹）。严重的部分就导致了这个问题。
http --- 2024-03-13 10:04:17

15

明显是嵌隙。
4csxcz --- 2024-03-14 10:04:54

16

xxn:

这个是异型导体，紧压程度非常高98%以上，表面按理说是非常光滑没有缝隙的。
但图片上显示好像还是有较小的圆弧角，这个圆弧角比紧压圆形导体的小非常多，紧压圆形导体只要绞合紧密均匀表面也不容易出现类似问题。
所以就有点奇怪，是不是导体的节距较大，导致绞合不够紧密（有比较大的反弹）。严重的部分就导致了这个问题。

这个正常，如果绞线出来一直是直的状态，就没有这个圆弧。但绞线是收到线盘上的，或经过牵引轮，储线器等，难免线芯弯曲，如果来不及恢复，绞线表面就会有一面出现细小的缝隙

664920584 --- 2024-04-19 19:02:44

17
