BG5105汽车线低温卷绕试验成套设备

适用范围：

本试验机是本公司最新研制的的一款低温拉伸、卷绕自动智能为一体式的试验机，该设备采用了人机界面控制，智能化操作方便更简单，并配有微型打印机，打印测试数据。本设备包括四台设备：高低温试验箱，电动低温拉伸试验装置，低温卷绕试验装置，低温冲击试验装置

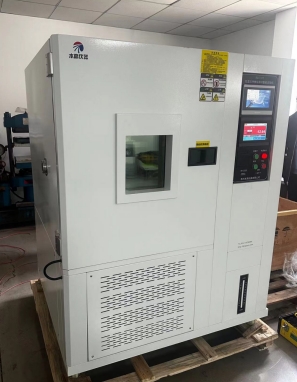

高低温试验箱是模拟高低温环境，广泛用于确定电工、电子产品对高低温环境的适应性（特别是产品的电气性能和机械性能的变化情况），也可用于检查试样耐受某些腐蚀的能力。

对应标准：

ISO60722
主要技术指标：

低温卷绕试验装置一般适用于外径12.5mm及以下的圆形绝缘线芯及不能制备哑铃试件的扇形绝缘线芯。若有关电缆产品标准中规定，试验应在大尺寸绝缘线芯上进行。否则，大尺寸绝缘线芯应进行低温拉伸试验。电动低温拉伸试验装置适用于高分子材料，电线电缆，橡胶、塑料绝缘护套在0～－40℃/－60℃/－70℃环境下进行拉伸的试验仪器，其结构和性能均满足GB/T2951-2008标准要求。

低温冲击试验装置适用于各种聚氯乙烯护套电缆，而与绝缘线芯的绝缘类型无关。如果有关电缆产品标准有规定，也适用于无护套的电线、软线和扁平软线的聚乙烯绝缘。护套电缆的聚氯乙烯绝缘不直接进行低温冲击试验。

u 低温箱工作尺寸：600×500×750mm；

u 外箱尺寸：1250*1116*1610mm;

u 温度范围：  －60℃～150℃；

u 温度波动度： ±0.5℃ （空载时）；

u 温度偏差： ≤±2℃；

u 升降温平均速率： 0.7℃～1.0℃/min （空载时）；

u 时间设定范围： 0～9999 小时；

u 电机：90W ，安装于低温箱内；

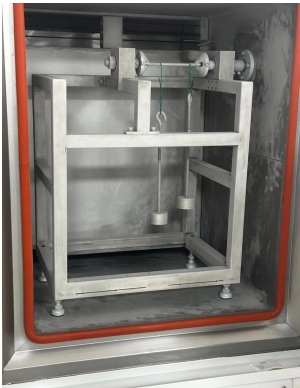

卷绕装置：低温卷绕试样:  小于10mm2

u 卷绕棒直径：Φ6；10；15；20；40各1支

u 重物砝码：0.5；2.5；5；8；10kg各二个

u 试样缠挠圈数:小于3圈；

u 工位：2个
