468228364 --- 2024-07-17 16:25:28
1

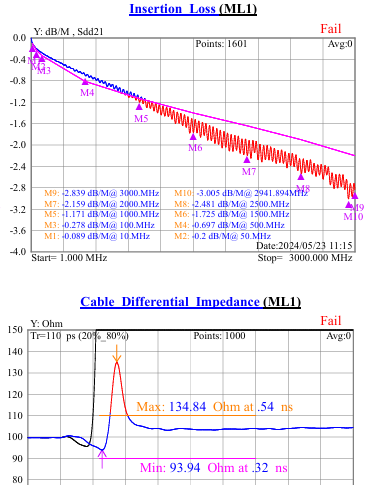

各位大神指教一下，LVDS636测试衰减一直是这种图像，无论怎么改大铜丝调阻抗改发泡都没有变化，是否我的测试方法不对？
panxingkui --- 2024-07-18 07:23:46
2
恒温20度的情况下放置24小时再测，衰减应该好很多
HONEY168WW --- 2024-07-18 08:17:40
3
游客 --- 2024-07-18 08:59:34
4
游客 --- 2024-07-18 08:59:35
5
游客 --- 2024-07-22 14:12:22
6
没有大佬帮忙分析一下吗
lgf2005 --- 2024-07-24 13:26:53
7
测试线太短了吧，低于1M？
daoshudiyi --- 2024-07-25 09:42:15
8
看一下skew多少，还有测试长度，因为衰减和长度成正比,，设置图像平滑点，还有二楼说得对，20度环境下放置一天，衰减会有改善。
468228364 --- 2024-07-29 10:46:31
9
lgf2005:测试线太短了吧，低于1M？
测试5米
468228364 --- 2024-07-29 10:48:17
10
daoshudiyi:看一下skew多少，还有测试长度，因为衰减和长度成正比,，设置图像平滑点，还有二楼说得对，20度环境下放置一天，衰减会有改善。
Intra pair skew 2.6ps/m
