现有电缆结构为10AWG*2芯+24AWG*4芯+填充+铝箔+编织    所以芯线绝缘与外护套都为105℃  PVC   要求线缆在30℃的环境温度下满足40A的最大电流和25A的长期使用电流，

1、请问以上结构是否可以满足？

2、理论计算可以达到的最大电流与长期使用电流实际值是多少？

3、如果把上述结构中的10AWG*2芯换成12AWG*4芯，接线时将12AWG*4芯中的其中2芯连接在同一个点，另外2芯连接在同一个点，请问其通过的电流值还能满足上述电流吗？实际通过电流值为多少？

Eleco:

导体结构分别多少，绝缘线径分别多少，没有这个无法计算啊

10AWG(TS105/0.254*4.0)

24AWG(TS11/0.16*1.1)

12AWG(TS65/0.254*3.2)

小周:

10AWG*2芯相当于  2*5  平方，24AWG*4芯相当于  4*0.2  平方，理论上可以承载你要求的电流，5平方能承载最大电流根据你描述的机构也就35--40A，    10AWG*2芯换成  12AWG*4芯相当于   4*3  平方，个人感觉没必要，大不了一点点，还得考虑两根电缆并联的风险，不如直接用8AWG*2芯

现在是换后能承载的最大电流是多少？   另外两种规格的长期使用电流是多少？

jintaolq:

这个需要知道环境温度 会对载流量有很大的影响

如果安装的设备长期高温运行那就要适当放大一些

有说了在30℃的环境温度下使用

1、以上结构完全可以满足，要求线缆在30℃的环境温度下满足40A的最大电流和25A的长期使用电流

2、线缆在30℃的环境温度下长期使用电流，实际值在37-38A

3、没有必要！因为这款线的结构已经满足客户负载电流需求

IVAN728:

1、以上结构完全可以满足，要求线缆在30℃的环境温度下满足40A的最大电流和25A的长期使用电流

2、线缆在30℃的环境温度下长期使用电流，实际值在37-38A

3、没有必要！因为这款线的结构已经满足客户负载电流需求

我们也觉得没有必要  但是客户很轴    分要用4芯12AWG的线两两串联，只是想知道这样连接后的电流值范围是多少？是否有串联发热的风险

IVAN728:

1、以上结构完全可以满足，要求线缆在30℃的环境温度下满足40A的最大电流和25A的长期使用电流

2、线缆在30℃的环境温度下长期使用电流，实际值在37-38A

3、没有必要！因为这款线的结构已经满足客户负载电流需求

HONEY168WW:

我们也觉得没有必要  但是客户很轴    分要用4芯12AWG的线两两串联，只是想知道这样连接后的电流值范围是多少？是否有串联发热的风险

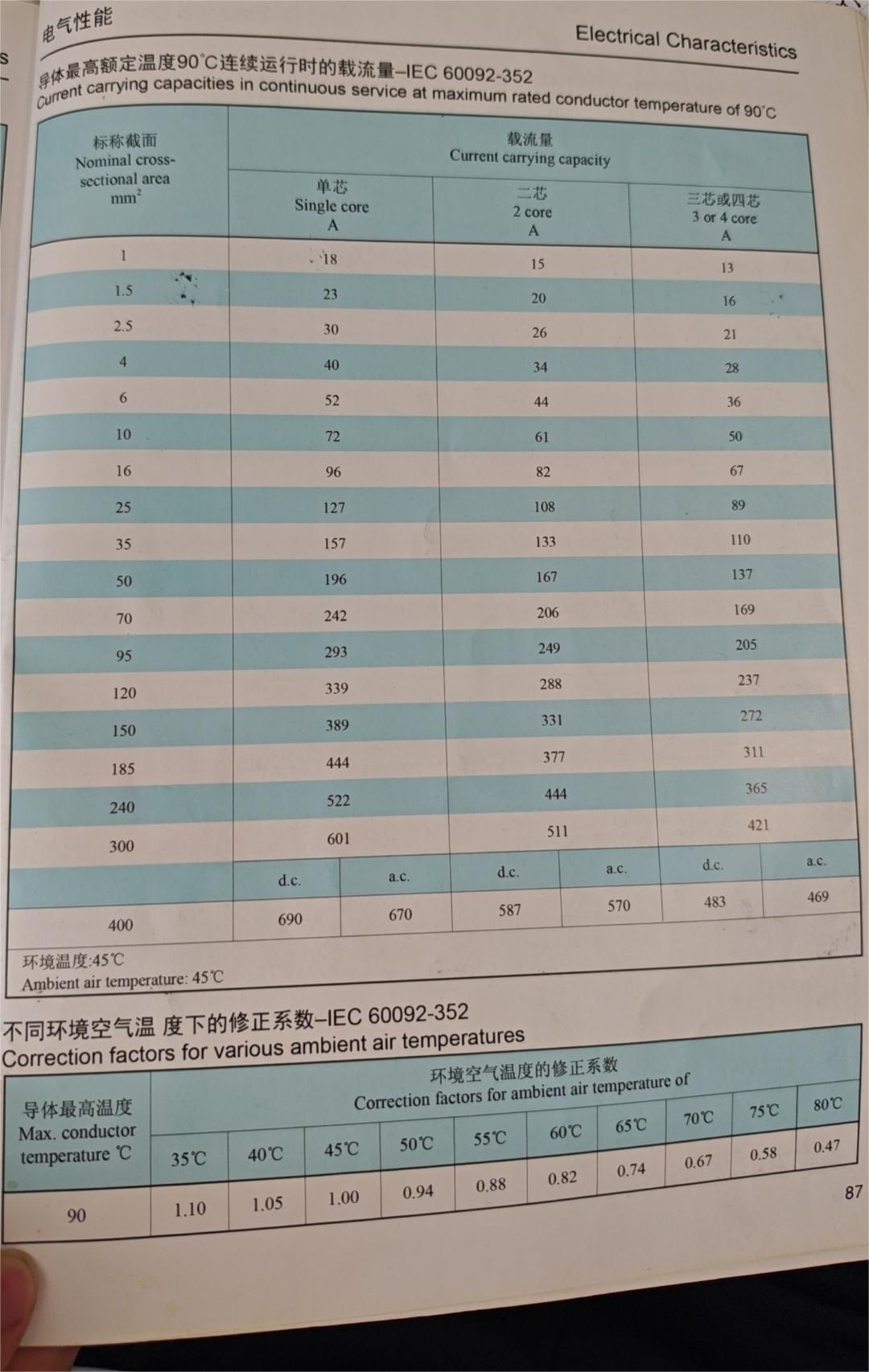

不知道我想的对不对，两两串联，应该还是按照4*12AWG的单芯芯线载流量来看。这样发热散热的系数也考虑进去了。通过计算得到4*12AWG单芯芯线的载流量为33A左右，两两串联的话为66A左右，对标IEC标准看实际上可能会小点。

brucegu:

楼主，有一点要特别注意，第一个环境温度是否真的是30℃，有可能电缆工作范围内的实际温度不止这么多，温度越高载流量越低，第二个是电缆敷设方式，如果散热条件差，再加上正常工作室电缆温度很高，载流量会下降很多

是的，这些因素都会影响。现在是先忽略这些因素，按给出的条件进行评估即可。感谢！
