电线电缆网 > 新手区 > 电力电缆成缆外径如何控制？（完整版）

电力电缆成缆外径如何控制？ - 无图版

XKFY --- 2024-10-05 15:22:34

1

请缴各位大神：现在电力电缆导体为圆形结构，成缆时采用PP 填充料，目前成缆时电缆外径均超出工艺外径，有什么好的办法能够有效控制成缆外径？电缆设备为3150盘绞机。

shuishuaia --- 2024-10-05 16:00:25

2

绝缘线芯大了？
游客 --- 2024-10-05 16:45:10

3

1、检查绝缘线芯外径是否超出工艺规定；
2、如绝缘外径未超工艺，减少填充
psy --- 2024-10-05 17:05:10

4

填充不要用多，包带要扎紧
小周 --- 2024-10-06 08:27:45

5

1、核对工艺是否合理
2、检查前道工序是否按工艺要求生产
3、检查配模

dianlan2019 --- 2024-10-06 08:47:22

6

一，检查工艺要求是否正确。
二、检查绝缘外径是否符合工艺要求。
三、成缆时填充圆整就行，同时包带一定要扎紧。
xxn --- 2024-10-07 08:42:44

7

1、工艺上必须精准计算各个缝隙填充绳的规格搭配，优化工艺（能填一根的不用两根，选取尽可能与常见规格上靠）；
2、填充绳厂家的相对应的规格外径也必须比较准确，最好是PP绳有一点拧绞成型，材料检验时要把关；
3、当然楼上其他说的绕包紧也非常重要；
上述三者配合，工人师傅经过一段时间摸索，就能做出外观圆整，外径也符合工艺要求的缆芯。
游客 --- 2024-10-07 10:40:05

8

20141288 --- 2024-10-07 10:41:47

9

现场在跟填充有一段时间了，工艺上不难算出每根电缆的缝隙，然后将缝隙面积折算成圆形的直径，例如：3*16 0.6/1KV  外缘缝隙折算成圆的直径大概在 φ4.7左右，正好买的填充绳有一根 扭实了测量4.8-5左右。 就填的这个。
跟踪下来 按实际绝缘线芯算的成缆外径，填圆整了之后会超0.5-1个。当然也有的不会超。
跟踪下来主要的问题就是填充厂家的填充规格不能精确控制，由于测量方法有差异，还有厂家也不可能备那么多号。我们要买φ4的填充，他发个直径4.8-5过来，我们要买φ6的填充，厂家一换标签 就变成φ6个的了，还是4.8-5个大。
导致工人在现场也困惑。我们工艺也不好下，现在下填充工艺，一开始 我是下填充的尺寸，后来没办法了（2家填充的厂家标的号不一样，实际大小也不一样），只能下电缆缝隙的尺寸，要工人测量填充往工艺上靠。基本上能指导工人生产了。
20141288 --- 2024-10-07 10:59:34

10

关于：PP绳有一点拧绞成型。
之前的填充厂家来的填充网状撕裂绳是带扭的，有的质量不好，发硬的。跟工艺差别大，毕竟带扭成型的 ，变成绳了，填在缝里往两边摊不下来。跟工艺的算法有差别。
后来换了一家柔软些，并股的 是用绑线 收拢的，能符合工艺计算的规律。
成型的优点就是能支撑起来，靠线芯两边的小缝不填也行，毕竟中间撑住了。 缺点是填充扭起来 重叠的地方 鼓在外面。不重叠的地方没事，一大一小。
不成型的 ，用绑线收拢的，能入缝。缺点  （会不会填的用量多了，没考究过）
20141288 --- 2024-10-07 11:24:19

11

能填一根不填2跟，最多填2跟，多了容易跳到别的缝里。
2芯的没事，今天我看2芯的 2*16 填了4根（1*φ4.7+3*40），这个明明可以填（2*4.7）的，工人为了带零头
以前（1*φ4.7+2*40）小一点，今天多一根40，外径超0.3左右。圆溜溜的，挤压式要圆，要头尾成缆外径一致，挤管没事。

Xiang482649 --- 2024-10-07 16:32:39

12

20141288:

现场在跟填充有一段时间了，工艺上不难算出每根电缆的缝隙，然后将缝隙面积折算成圆形的直径，例如：3*16 0.6/1KV  外缘缝隙折算成圆的直径大概在 φ4.7左右，正好买的填充绳有一根 扭实了测量4.8-5左右。 就填的这个。

跟踪下来 按实际绝缘线芯算的成缆外径，填圆整了之后会超0.5-1个。当然也有的不会超。

跟踪下来主要的问题就是填充厂家的填充规格不能精确控制，由于测量方法有差异，还有厂家也不可能备那么多号。我们要买φ4的填充，他发个直径4.8-5过来，我们要买φ6的填充，厂家一换标签 就变成φ6个的了，还是4.8-5个大。

导致工人在现场也困惑。我们工艺也不好下，现在下填充工艺，一开始 我是下填充的尺寸，后来没办法了（2家填充的厂家标的号不一样，实际大小也不一样），只能下电缆缝隙的尺寸，要工人测量填充往工艺上靠。基本上能指导工人生产了。


Xiang482649 --- 2024-10-07 16:36:08

13

20141288:

现场在跟填充有一段时间了，工艺上不难算出每根电缆的缝隙，然后将缝隙面积折算成圆形的直径，例如：3*16 0.6/1KV  外缘缝隙折算成圆的直径大概在 φ4.7左右，正好买的填充绳有一根 扭实了测量4.8-5左右。 就填的这个。

跟踪下来 按实际绝缘线芯算的成缆外径，填圆整了之后会超0.5-1个。当然也有的不会超。

跟踪下来主要的问题就是填充厂家的填充规格不能精确控制，由于测量方法有差异，还有厂家也不可能备那么多号。我们要买φ4的填充，他发个直径4.8-5过来，我们要买φ6的填充，厂家一换标签 就变成φ6个的了，还是4.8-5个大。

导致工人在现场也困惑。我们工艺也不好下，现在下填充工艺，一开始 我是下填充的尺寸，后来没办法了（2家填充的厂家标的号不一样，实际大小也不一样），只能下电缆缝隙的尺寸，要工人测量填充往工艺上靠。基本上能指导工人生产了。

讨论下，我计算出来的外缘缝隙面积是 48.43mm2，按照填充有个系数0.9 算下来折算圆的直径φ 7.5mm。探讨下哪里存在问题。

20141288 --- 2024-10-08 09:38:06

14

缝隙面积除以3  你这个是整体的面积

20141288 --- 2024-10-08 09:39:23

15

http://www.dxdlw.com/ShowPost.aspx?ThreadID=304852
这里面 1楼和最后一楼有我的表。看最后一楼刚发的
20141288 --- 2024-10-08 10:05:49

16

楼主：盘绞 我跟踪了2回 不多   能用1根用一根，3*300+1*150 用的一根 真圆
反而3*240+1*120 大边缝 略大 小边缝2根拼的，一开始外径没控制好，超2-3个。

小线外径填圆了都超0-1个左右，大线填圆了 我觉得超1-2个正常左右。你填充不能少，少了线又不圆。除非就不填圆。

等芯还好，不等芯主要控制中心不能多也不能少，多 了 3+1 地线鼓在外面。少了撑不起来。

下面详细：
1是
3*300+1*150 算下来缝隙直径 2*φ16.4+2*φ11.9+1*φ11.1实际
2*φ20+2*φ13+1*φ13（填充标号，标号大，φ20 扭起来17左右，φ13填充扭起来11.5左右，中心加了用φ13 实际11.5  ） 没问题 ，圆溜溜的
2是：
3*240+1*120  算下来缝隙直径 2*φ14.9+2*φ10.7+1*φ9.9  实际 填还是用φ20的填大边缝，略大，小边缝是 用φ8+φ6凑成φ11 好像， 小边缝填充老是跑大边缝了，第一根没开好，第二根填充加了张力，好点。就是没有合适的填充绳，有
合适的用一根还是很好控制的。
（填小边缝的 ，旧的填充的质量不太好，到尾部自重小了，张力又不够，尾部又硬，不服帖。两根其中一根老是跑，一跑就变形）
Xiang482649 --- 2024-10-09 11:27:58

17

20141288:

缝隙面积除以3  你这个是整体的面积


谢谢缆友了，我是按整体面积算的填充用量。

XKFY --- 2024-10-09 16:02:54

18

谢谢各位的发言，另外还有一个问题，3150型成缆机是履带牵引，绕包填充再圆整，经履带一碾压，又变形了，电缆又不圆整了
20141288 --- 2024-10-10 09:14:01

19

确实也遇到过，过盘绞牵引没事，盘绞上圆了，上150 一压又扁了，
哎。我想忽略外力的作用，还是里面结构不稳定，填充不紧实。 要他们调150牵引气压。还有本来这个并股绳不如 填充条稳定。
20141288 --- 2024-10-10 09:49:44

20

1.25MM 1+6机器上 3+2  等结构不稳定的， 内绕包内衬，外钢带一勒，一晃荡，填充刚刚好按缝隙面积填充，还是有点失圆，要圆就要多填一点点，多填就超外径
yangy321 --- 2024-10-11 11:23:13

21

XKFY:

谢谢各位的发言，另外还有一个问题，3150型成缆机是履带牵引，绕包填充再圆整，经履带一碾压，又变形了，电缆又不圆整了

这个情况我之前也遇到过，当时检查就是填充不紧实，结构都没问题。

这个情况到盘上后会有稍微一点点，履带牵引就会有这个弊端

总结还是填充和绕包的问题

YJPEPE --- 2024-10-13 14:06:53

22

20141288 --- 2024-11-16 14:34:30

23


20141288 --- 2024-11-16 14:43:08

24

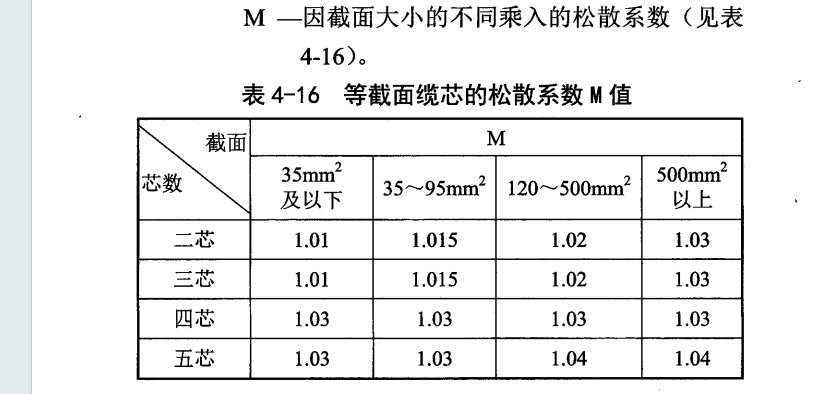

上图来源绞制工艺学，

一直在讨论成缆为什么超外径，有可能工艺上成缆外径给的增量不够，或者没有给增量。上图给加增量提供了参考依据。实际在工艺编制中，相3*240+1*120这样的大线，本来放了1.2mm的增量不够，按上图 用假定直径算下来都要加到1.9，

调整工艺后在跟踪下
