电线电缆网 > 新手区 > 拜托各路大神帮忙分析一下TDR波形图（完整版）

拜托各路大神帮忙分析一下TDR波形图 - 无图版

glm1986 --- 2025-04-27 11:18:05

1

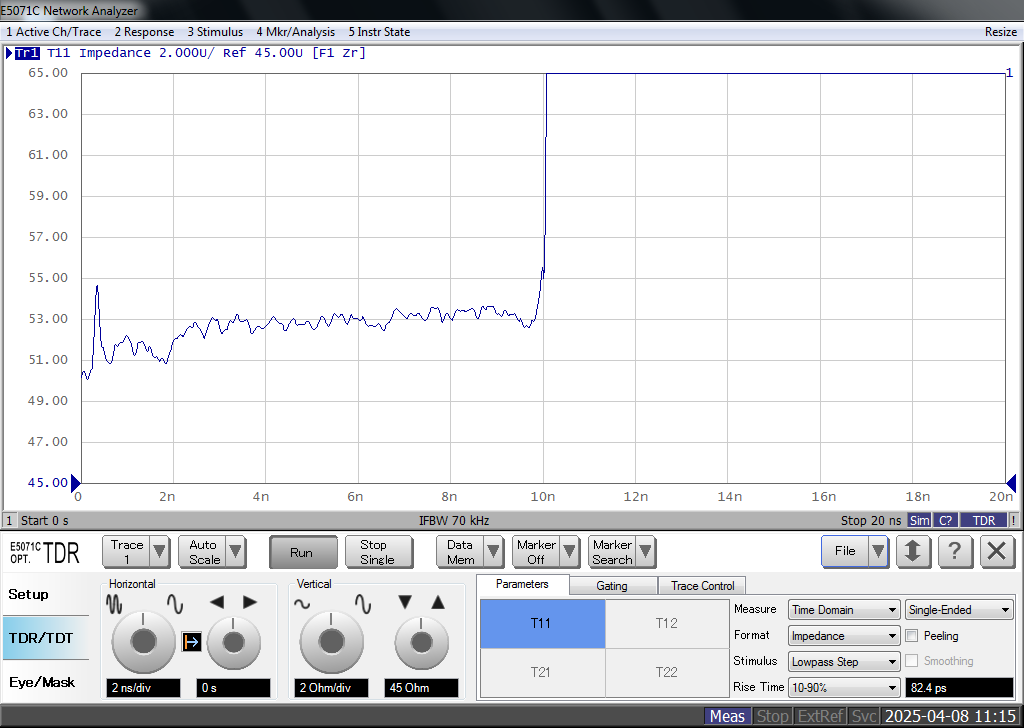

图片是RG174同轴线材，规格7/0.16+1.52PE+64/0.12CCAM+2.8PVC,在测TDR时 波形图不平滑，呈锯齿状，请大神们这种现象的线材是否合格，顺便帮忙分析一下怎样才能减小波峰波动，使波形尽量平滑。

已排除同心度、绝缘外径和编织密度问题。

疑似问题点：内导体和PE绝缘层有气泡，且附着不紧。不知道是不是这个原因？


ljw12345 --- 2025-04-29 08:08:19

2

其它先不说，你这个阻抗超差了吧，合格不合格还要问吗，一致性不怎么好，阻抗看不出来啥的，要看驻波比
glm1986 --- 2025-04-29 08:54:17

3

ljw12345:

其它先不说，你这个阻抗超差了吧，合格不合格还要问吗，一致性不怎么好，阻抗看不出来啥的，要看驻波比

这个阻抗公差根据使用场景来划分的吧，我现在纠结的是TDR波形图的波峰的一致性，排除了偏心、芯线线径问题，编织密度也没问题。


FWP --- 2025-04-29 14:29:56

4

整个测试报告发上来看看，特性阻抗，回波，驻波比
glm1986 --- 2025-04-29 14:54:31

5

FWP:

整个测试报告发上来看看，特性阻抗，回波，驻波比

帮忙看一下，谢谢啦


ljw12345 --- 2025-04-30 15:24:13

6

FWP:

整个测试报告发上来看看，特性阻抗，回波，驻波比

glm1986:

帮忙看一下，谢谢啦

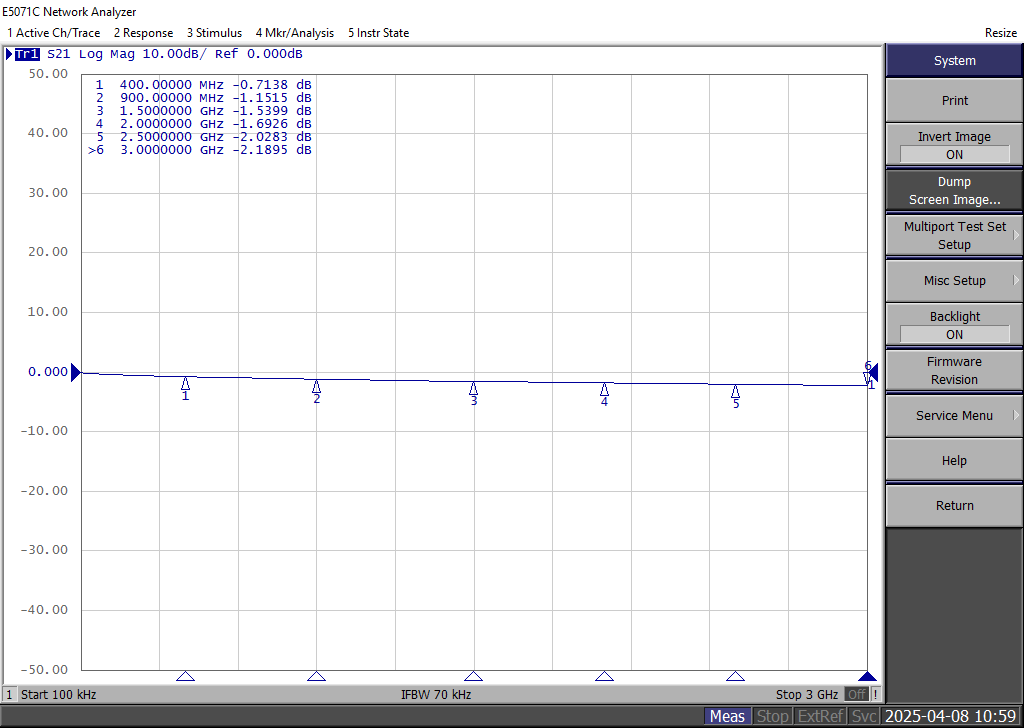

没看错的话这是衰减吧，驻波比发出来大家分析一下啊
