电线电缆网 > 新手区 > 计算机电缆护套厚度计算（完整版）

计算机电缆护套厚度计算 - 无图版

ICBC --- 2025-05-06 13:22:58

1

DJYVPR  1*2*1.5  求护套标称厚度？

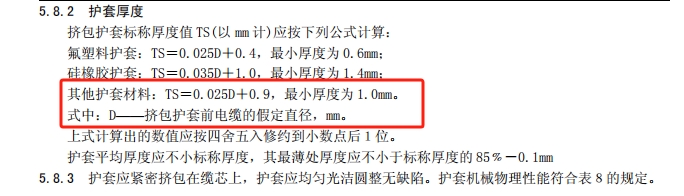

标准中要求最小厚度为1.0

计算方法如下：

线芯外径：1.5+2*0.6=2.7

线芯绞合后外径：2.7*2+0.2=5.6

编织层厚度：2*2.5*0.12=0.6

假定外径：5.6+0.6=6.2

护套标称厚度：6.2*0.025+0.9=1.055，修约后1.1


求解，哪块算的有问题？



13383733520 --- 2025-05-06 13:32:54

2

2个数值并不矛盾呀，如果计算出来的数值小于1.0，就按照1.0给标称值，如果计算出来的厚度大于1.0就按照计算出来的数值给。
c592028110 --- 2025-05-06 13:56:45

3

楼上正解
jhy00919 --- 2025-05-06 14:20:05

4

为什么要在加0.2？
YJPEPE --- 2025-05-06 15:01:23

5

zhangyuhang564851702 --- 2025-05-06 15:46:35

6

编织丝能用0.12计算？  实际用0.12 保证合格密度可以  假定直径不得看表么  表里没有0.12啊  你这算是总屏蔽了 不是分屏
BJG --- 2025-05-06 15:50:30

7

??
brucegu --- 2025-05-06 17:26:23

8

jhy00919:

为什么要在加0.2？

有没有可能是缆芯外面的包覆层？

brucegu --- 2025-05-06 17:27:33

9

算下来是1.1，你算的是对的
ICBC --- 2025-05-06 18:58:29

10

jhy00919:

为什么要在加0.2？

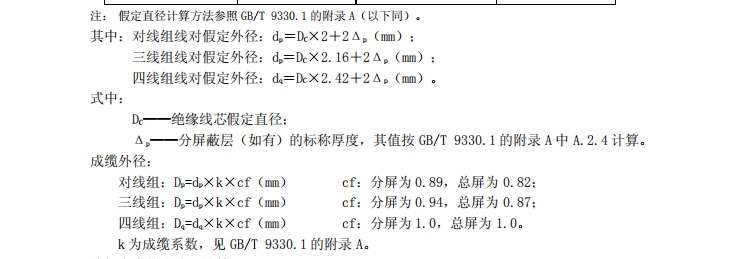

GB/T 9330 后面附录的计算公式，第23页

jhy00919 --- 2025-05-07 08:24:41

11

jhy00919:

为什么要在加0.2？

ICBC:

GB/T 9330 后面附录的计算公式，第23页

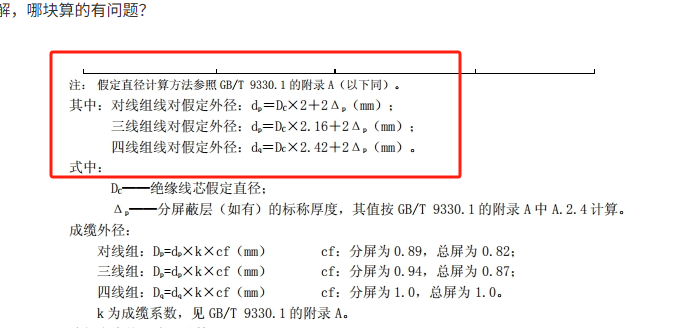

image.png我理解的是绝缘外径*成缆系数+2*分屏厚度就行了，分屏厚度按照9330是2.5倍的单线直径，不用加0.2

雨枫 --- 2025-05-07 09:33:36

12

线芯外径：1.5+2*0.6=2.7

线芯绞合后外径：2.7*2=5.4

编织层厚度：2*2.5*0.15=0.75

假定外径：（5.4+0.75）*0.82=5.04

护套标称厚度：5.0*0.025+0.9=1.025，修约后1.0

雨枫 --- 2025-05-07 09:39:28

13

雨枫:

线芯外径：1.5+2*0.6=2.7

线芯绞合后外径：2.7*2=5.4

编织层厚度：2*2.5*0.15=0.75

假定外径：（5.4+0.75）*0.82=5.04

护套标称厚度：5.0*0.025+0.9=1.025，修约后1.0

这个隔离层算掉了，但是算下来也应该是1.0

liu1985 --- 2025-05-07 10:09:26

14

为什么1.5的导体外径就是1.5 呢

雨枫 --- 2025-05-07 10:41:42

15

liu1985:

为什么1.5的导体外径就是1.5 呢


这个是假定直径，是标准有规定的

jhy00919 --- 2025-05-07 10:54:49

16

雨枫:

线芯外径：1.5+2*0.6=2.7

线芯绞合后外径：2.7*2=5.4

编织层厚度：2*2.5*0.15=0.75

假定外径：（5.4+0.75）*0.82=5.04

护套标称厚度：5.0*0.025+0.9=1.025，修约后1.0

ltzk80054 --- 2025-05-07 14:22:09

17

jhy00919:

为什么要在加0.2？

给你加了包带厚度，作为对绞后假定外径

ICBC --- 2025-05-08 01:34:20

18

雨枫:

线芯外径：1.5+2*0.6=2.7

线芯绞合后外径：2.7*2=5.4

编织层厚度：2*2.5*0.15=0.75

假定外径：（5.4+0.75）*0.82=5.04

护套标称厚度：5.0*0.025+0.9=1.025，修约后1.0

谢谢，学习了

20141288 --- 2025-05-08 08:25:22

19

计算机的假定直径 有官方的培训么 ？我感觉算法太多 ， 有人参照9330 -2020  不乘 0.82（这些系数的），有人乘     ，有人参照9330.1-2008的算法的，
jyn13115439060 --- 2025-05-08 16:13:17

20

对
snow623009043 --- 2025-05-08 17:34:30

21

cgmw1111 --- 2025-05-09 09:53:40

22

不是有JB/T13486-2018标准吗？怎么还用TICW6-2009这个技术规范？
ICBC --- 2025-05-11 12:01:41

23

cgmw1111:

不是有JB/T13486-2018标准吗？怎么还用TICW6-2009这个技术规范？

感觉TICW 用的多

ICBC --- 2025-05-11 12:30:23

24

雨枫:

线芯外径：1.5+2*0.6=2.7

线芯绞合后外径：2.7*2=5.4

编织层厚度：2*2.5*0.15=0.75

假定外径：（5.4+0.75）*0.82=5.04

护套标称厚度：5.0*0.025+0.9=1.025，修约后1.0

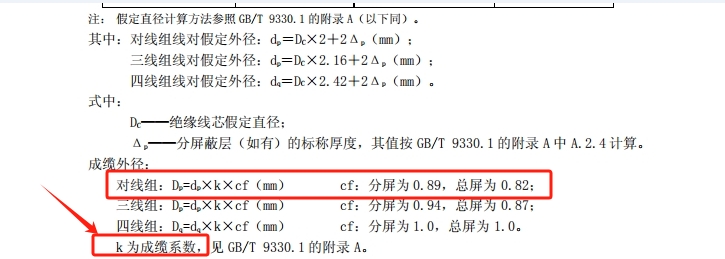

K系数为什么没有乘

匿名 --- 2025-07-16 08:09:46

25

你们都参照9330 最新版的假定直径算法？ 我按的2008算的，9330.1
匿名 --- 2025-07-26 20:23:03

26

导体外径为何是1.5呢？还有这个屏蔽是总屏蔽吧，分屏0.12，总屏得用0.15计算吧？
