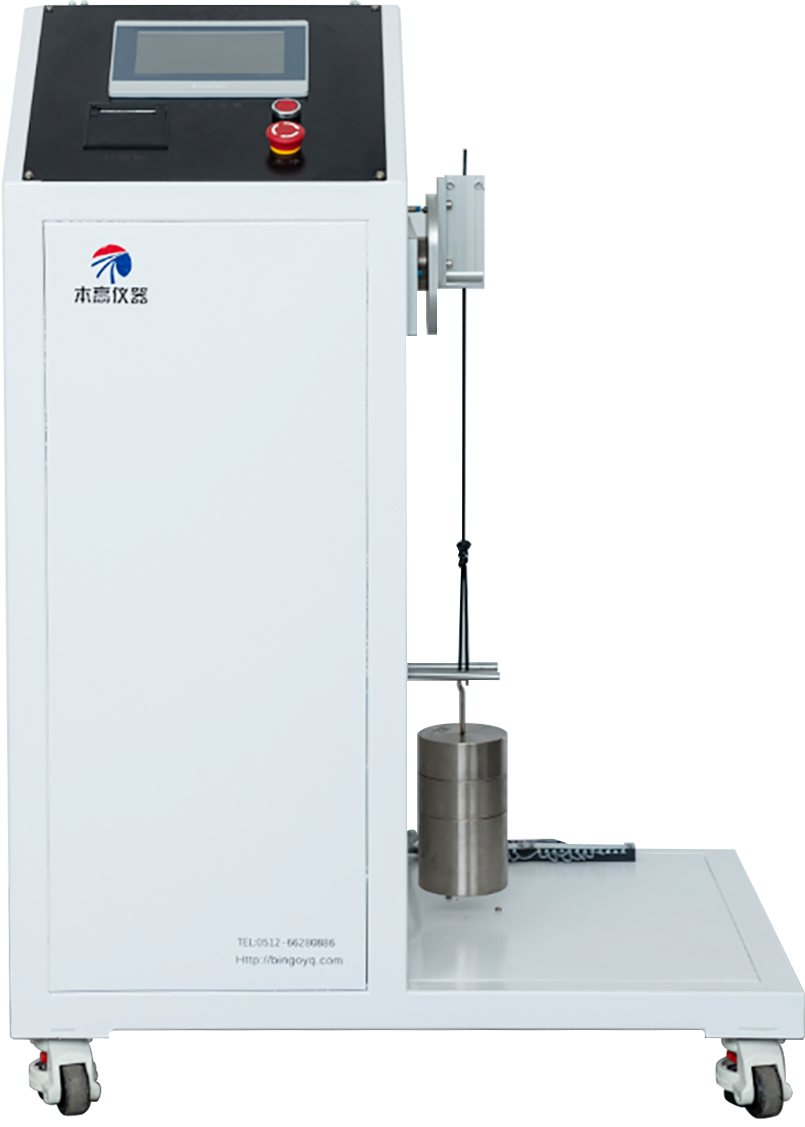

BG5341电动汽车线动态弯曲试验机

适用范围：

此设备模拟新能源汽车充电电缆在反复弯曲过程中的使用寿命。工作原理是将电缆一端固定，另外一段悬挂一定的配重，然后把测试夹子连接线芯，通过正负90℃的弯曲对电缆进行测试，具有断线停机和弯曲次数设定。触摸屏+PLC控制，可以做到精确到线芯。

对应标准：

GB/T 33594.11.5.7.3-2017，ISO19642.2

技术参数：

u 试验速度：15次/min(一个循环算一次)。

u 弯折角度：±90℃。

u 试验工位：1组。

u 砝码： 50N 75N 100N；

u 负载电流：0.1A ，电压小于24V

u 弯曲计数器0~999999可预设；

u R角角度：2.5倍的外径（根据客户提供线径，配R角角度）

u 接入线芯数：20芯

u 伺服电机

u 电源：AC 220V 50/60Hz 2A
